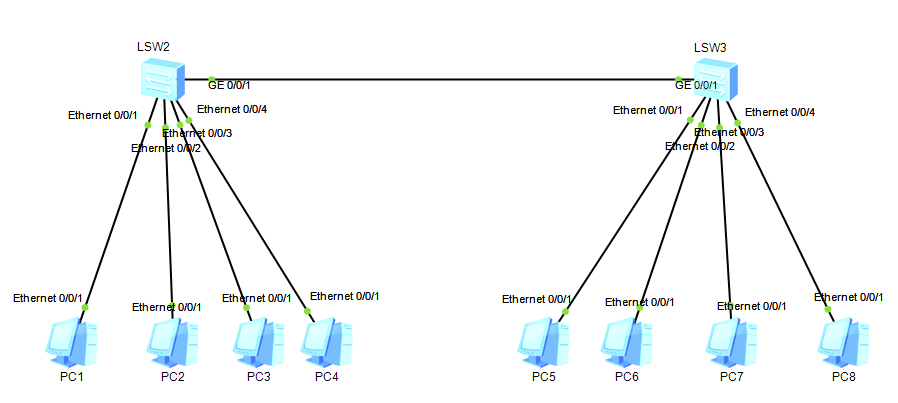

eNSP实操笔记——交换机*2



设备配置：

1、首先要进入命令模式，在LSW2中创建vlan 10 20，在LSW3中创建vlan 10 20。

2、输入命令int e0/0/1进入1号端口，port link-type access设置1号端口类型为access，命令port default vlan 10使该端口并入vlan 10。

3、同样的操作设置PC2、3、4、5、6、7、8的接口类型（注意并入的vlan不同）。

4、输入命令int g0/0/2进入端口，设置端口类型为trunk型，再输入port trunk allow-pass vlan 10 20或port trunk allow-pass vlan all允许该交换机内的vlan通过端口，另一台交换机的设置方法相同（需注意vlan的不同）。

5、用ping命令测试连通性。结果显示：vlan同为10的主机能互相ping通，不同的不通。



PC1-->192.168.10.1/24

PC2-->192.168.10.2/24

PC3-->192.168.20.1/24

PC4-->192.168.20.2/24

PC5-->192.168.10.3/24

PC6-->192.168.10.4/24

PC7-->192.168.20.3/24

PC8-->192.168.20.4/24
