eNSP实操笔记——单臂路由

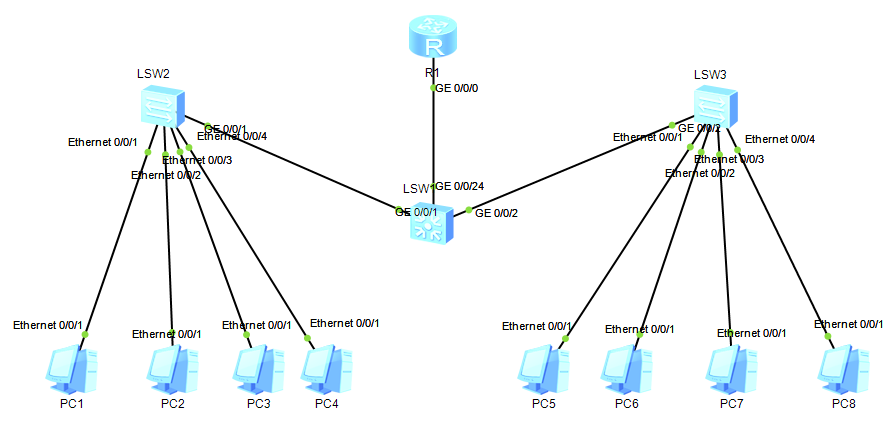

设备配置：

1、LSW2与LSW3两台交换机配置：创建vlan10/20——连接PC的端口设置为access类型，10网段20网段的PC分别并入vlan10和vlan20——GE0/0/2端口设置为trunk型，允许vlan10/20通过。

2、LSW1交换机配置：创建vlan10 20——GE0/0/1、GE0/0/2和GE0/0/24（24口为级联口）端口均设为trunk型，允许vlan10 20通过。

3、R1路由器配置：

创建子接口0/0/0.10——封装802.1Q协议为dot1q termination vid 10——添加网关ip address 192.168.10.254 24——开启arp广播arp broadcast enable

创建子接口0/0/0.20——封装802.1Q协议为dot1q termination vid 20——添加网关ip address 192.168.20.254 24——开启arp广播arp broadcast enable

4、配置完成，测试连通性。



注：交换机LSW1不需要有网关配置，三层交换机转单臂路由时要进入vlan中用指令undo ip address去除网关地址。



PC1-->192.168.10.1/24

PC2-->192.168.10.2/24

PC3-->192.168.20.1/24

PC4-->192.168.20.2/24

PC5-->192.168.10.3/24

PC6-->192.168.10.4/24

PC7-->192.168.20.3/24

PC8-->192.168.20.4/24

10网段网关192.168.10.254/24

20网段网关192.168.20.254/24
