DHCP（Dynamic Host Configuration Protocol），动态主机配置协议，使用udp协议进行工作，可以为局域网的客户端动态的分配IP地址。DHCP协议有常用的三个端口，分别为67，68和546。其中67和68号端口为DHCP Server和DHCP Client的端口，546用于DHCP Failover，需要单独开启，主要用于双机热备。
DHCP分配方式
DHCP的分配方式分为三种，分别是静态分配，自动分配和动态分配。
静态分配：管理员选择分配的IP地址，由DHCP服务器发送给客户端。这种方式为永久分配，DHCP服务器通过相关的配置将客户端MAC地址与分配的IP地址对应。
DHCP服务器配置如下：
自动分配：服务器从其IP池内分配一个IP地址给客户端，在firewall，如果租期被指定为 Unlimited 则意味着该IP地址为永久分配，此种分配方式下客户端第一次向DHCP服务器申请到该IP地址后，便可永久使用该IP地址，该地址不可分配给其他客户端。
动态分配：DHCP收到客户端的IP地址后从IP pool中选择一个IP地址进行分配，该IP地址只在租约期内有效，超出租约期后若不再续约则会被收回，此种方式可以很好的自动重复使用IP地址。

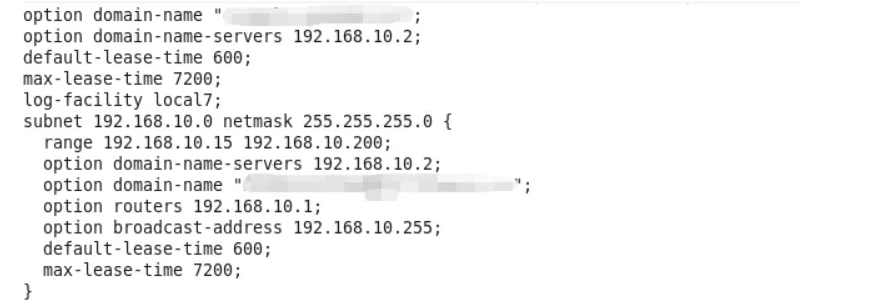

DHCP服务器配置如下：
DHCP工作过程
1、DHCP Discover：客户端以广播形式发送DHCP Discover报文，该局域网内的所有DHCP服务器都可以收到此报文。
2、DHCP Offer：DHCP服务器收到客户端发送的DHCP Discover报文后，会从配置的地址池中选择一个IP地址预分配给客户端，该IP地址封装在DHCP offer报文内以广播形式发送给客户端。
3、DHCP Request：客户端会在收到的DHCP offer报文中选择一个IP,一般为第一个收到的DHCP offer报文，但此时客户端并不能使用该IP，需要以广播形式发送DHCP Request报文给DHCP服务器。
4、DHCP Ack：DHCP服务器收到后会查看客户端选择的是否为自己分配的IP地址，如果不是，则将IP地址放回地址池，等待下一次的客户端的申请。如果选择的是自己分配的IP地址，则广播发送DHCP ACK报文给客户端，并在服务端将客户端的MAC地址和IP地址进行绑定。
5、客户端收到该报文后不会立即使用，而是利用ARP进行探测该地址是否被其他客户端所使用，如果在超时时间内没有得到回应，则客户端使用该IP地址，如果得到ARP回应，则发送DHCP DECLINE包给DHCP服务器，然后重复上述流程，向DHCP服务器申请IP地址。
DHCP客户端重新启动后不需要再发送DHCP Discover报文进行地址申请，它进行和续约类似的操作。
上述工作过程通过tcpdump抓取到的报文如下：
DHCP（Dynamic Host Configuration Protocol），动态主机配置协议，使用udp协议进行工作，可以为局域网的客户端动态的分配IP地址。DHCP协议有常用的三个端口，分别为67，68和546。其中67和68号端口为DHCP Server和DHCP Client的端口，546用于DHCP Failover，需要单独开启，主要用于双机热备。
DHCP分配方式
DHCP的分配方式分为三种，分别是静态分配，自动分配和动态分配。
静态分配：管理员选择分配的IP地址，由DHCP服务器发送给客户端。这种方式为永久分配，DHCP服务器通过相关的配置将客户端MAC地址与分配的IP地址对应。
DHCP服务器配置如下：
自动分配：服务器从其IP池内分配一个IP地址给客户端，在firewall，如果租期被指定为 Unlimited 则意味着该IP地址为永久分配，此种分配方式下客户端第一次向DHCP服务器申请到该IP地址后，便可永久使用该IP地址，该地址不可分配给其他客户端。
动态分配：DHCP收到客户端的IP地址后从IP pool中选择一个IP地址进行分配，该IP地址只在租约期内有效，超出租约期后若不再续约则会被收回，此种方式可以很好的自动重复使用IP地址。
DHCP服务器配置如下：

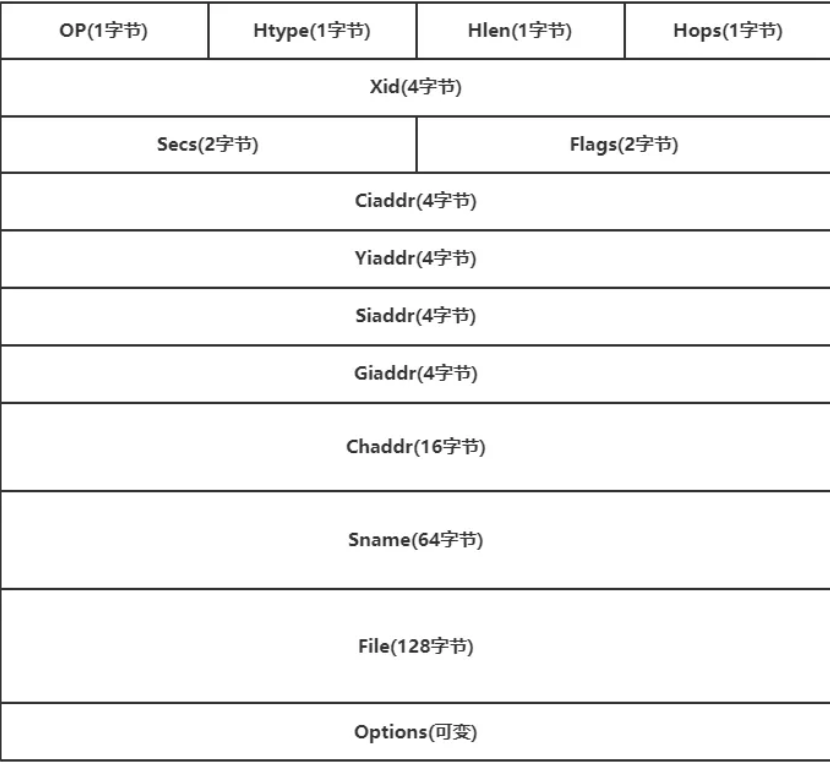

DHCP数据包格式
各字段含义如下：
op：报文类型，取值为1或2
1：客户端请求报文
2：服务器响应报文
Htype：硬件类型，1则表示以太网
Hlen：硬件地址长度，以太网的为6
Hops：表示当前客户端经过的中继数目，默认值为0，该值要小于等于16，大于16则会被标记为不可达。
Xid：为客户端随机挑选的随机数，用于与服务端发送的报文相对应
Secs：表示客户端获取地址或者地址租用后所用的时间，单位为s
Flags：标志为，前15为均为0，第16位表示该报文为广播还是多播
0：客户端以单播的形式发送报文给服务端
1：客户端以广播的形式发送报文给服务端
Ciaddr（client ip address）：客户端IP地址。可以是服务端分配的IP地址也可以是客户端已有的IP地址，在客户端初始化状态该值为0.0.0.0。
Yiaddr（your client ip address）：服务端即将分配给客户端的IP地址。在服务端进行响应时填充该字段。
Siaddr（server ip addr）：客户端获取启动配置信息的IP地址。
Giaddr（gateway ip addr）：第一个DHCP中继的IP地址。客户端和DHCP服务器不在同一个网段时，当客户端发送DHCP请求给第一个DHCP Relay服务器时，该服务器将自己的IP地址填充至该字段，服务器也是根据该地址进行响应报文的发送。
Chaddr（client hardware address）：客户端的MAC地址。
Sname：可选，由服务器端填写，填充的为客户端获取配置信息的服务器名称。
file：可选，由服务器填写，该字段填充的是客户端需要获取的配置文件名称。
Options：DHCP选项字段。
由于DHCP协议具有局限性，只能与存在于同一网段的客户端进行通信并分配IP，为了解决这一问题，我们可以采用DHCP代理的方式，由其服务客户端和服务器端之间的报文中转。在客户端看来，DHCP代理服务器就是DHCP服务器，对于DHCP服务器来说代理服务器就是一个申请IP分配的客户端，下面简单介绍一下代理服务器进行中转报文的过程以及相关配置。
DHCP中继代理
DHCP中继代理应用于DHCP服务器和客户端不在同一网段的情况下IP地址的分配。DHCP Relay在收到客户端的DHCP Discover报文后会修改该报文中相应字段，并将报文由广播改为单播发送给指定的DHCP Server，其余报文的发送也由DHCP Relay服务器进行转发。对于客户端来说DHCP Relay服务器与DHCP Server服务器之间的通信是透明的，对于DHCP服务器来说DHCP Relay服务器与客户端之间的通信也是透明的。

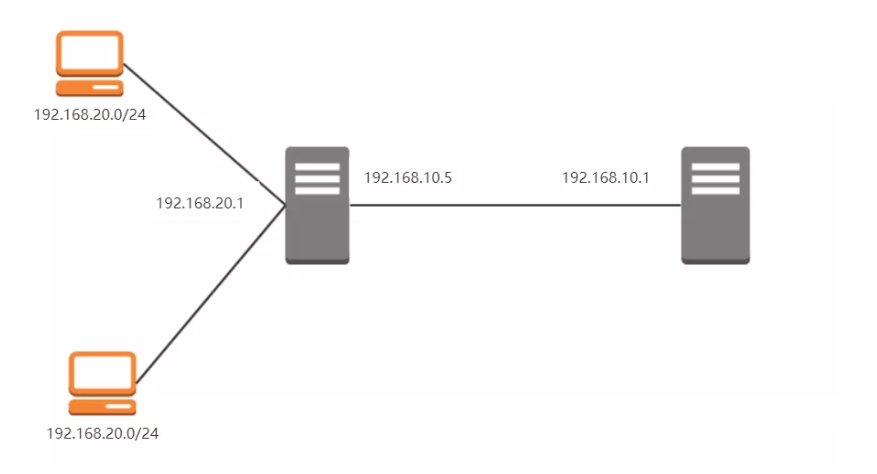

架构图如下所示：
