存储-海量数据-（mycat核心概念以及进阶）

由 落花浮王杯 提交于 2019-12-05 18:56:12

目标

Ø 掌握数据库的大数据处理方案和HA
Ø 掌握为什么需要数据库中间件，何为数据库中间件
Ø 掌握不同场景所需的数据库中间件特性
Ø 掌握数据库中间件设计要点



核心概念理解和工作原理

回顾

应对大数据和高并发的处理，在分库分表之后，如何解决对DAO层数据访问的影响

对数据库中间件的能力要求很高

Ø 1 要能解析SQL
Ø 2 能支持读写分离
Ø 3 能支持从库读的负载均衡
Ø 4 支持分库操作
Ø 5 支持分表操作
Ø 6 支持跨库关联查询
Ø 7 对事务处理的支持
Ø 8 主键ID生成
Ø 9 数据源管理

Mycat版本说明

Ø Mycat-mini-monitor项目开源了,又一款Mycat监控!
Ø Mycat-mini-monitor-1.0.0 版本发布
Ø Mycat-server-1.6.6-release 版本发布
Ø Mycat-server-1.6.6-test 版本发布
Ø Mycat-server-1.6-release 版本发布
Ø Mycat-server-1.5-release 版本发布
Ø Mycat-server-1.4-release 版本发布
Ø Mycat-server-1.3-release 版本发布
Ø Mycat-web(eye) 版本发布

Mycat工作原理

Mycat 的原理： ‚拦截‛，它拦截了用户发送过来的SQL 语句，首先解析SQL 语句，做一些特定的分析：如分片分析、路由分析、读写分离分析、缓存分析等，然后将此SQL 发往后端的真实数据库，并将返回的结果做适当的处理，最终再返回给用户；

Mycat架构

核心概念

数据库中间件：对应用，mycat就是数据库服务，mycat是后端数据库集群的代理

逻辑概念:

Ø 逻辑库：mycat数据库服务中定义、管理的数据库
Ø 逻辑表：逻辑库中包含的需分库分表存储的表
Ø dataNode：数据节点（分片节点），逻辑表分片的存放节点。
Ø dataHost: 数据主机（节点主机），数据节点所在的主机。

物理概念

Ø writeHost：写主机，真实的数据库服务主机描述
Ø readHost：读主机，真实的数据库服务主机描述

schema.xml

<mycat:schema>
 <schema name="testdb">
 <table name="orders" primaryKey="ID"type="global" dataNode="dn1,dn2" />
 </schema>
 <dataNode name="dn1" dataHost="dhost1" database="db1" />
 <dataHost name="dhost1" ...>
   <heartbeat>select user()</heartbeat>
   <writeHost host="hostM1" url="localhost:3306"...>
     <readHost host="hostS2" url="192.168.1.2:3306".../>
   </writeHost>
 </dataHost>
</mycat:schema>

schema配置-schema

逻辑库 schema

<?xml version="1.0"?>
<!DOCTYPE mycat:schema SYSTEM "schema.dtd">
<mycat:schema xmlns:mycat="http://io.mycat/">
  <schema name="TESTDB" checkSQLschema="false" sqlMaxLimit="100">
  </schema>
</mycat:schema>

MyCat 可以有多个逻辑库，每个逻辑库都有自己的相关配置。 如果不配置schema 标签，所有的表配置，会属于同一个默认的逻辑库。

schema配置-schema元素属性说明

schema配置-table

逻辑表 table

<schema name="TESTDB" checkSQLschema="false" sqlMaxLimit="100">
  <table name="travelrecord" dataNode="dn1,dn2,dn3" rule="auto-sharding-long" />
  <table name="goods" primaryKey="ID" type="global" dataNode="dn1,dn2" />
  <table name="customer" primaryKey="ID" dataNode="dn1,dn2" rule="sharding-by-intfile">
   <childTable name="orders" primaryKey="ID" joinKey="customer_id" parentKey="id">
     <childTable name="order_items" joinKey="order_id" parentKey="id" />
   </childTable>
 </table>
</schema>

Table标签定义了MyCat中的逻辑表，所有需要拆分的表都需要通过这个标签定义。

schema配置-table元素属性说明

schema配置-childTable标签

<table name="customer" primaryKey="ID" dataNode="dn1,dn2" rule="sharding-by-intfile">
 <childTable name="orders" primaryKey="ID" joinKey="customer_id" parentKey="id">
   <childTable name="order_items" joinKey="order_id" parentKey="id" />
 </childTable>
</table>

childTable 标签用于定义E-R 分片的子表，通过标签上的属性与父表进行关联。

schema配置-dataHost

<dataHost name="localhost1" maxCon="1000" minCon="10" balance="0"
 writeType="0" dbType="mysql" dbDriver="native" switchType="1" slaveThreshold="100">
  <heartbeat>select user()</heartbeat>
  <!-- can have multi write hosts -->
  <writeHost host="hostM1" url="localhost:3306" user="root" password="123456">
  <!-- can have multi read hosts -->
    <readHost host="hostS2" url="192.168.1.200:3306" user="root" password="xxx" />
  </writeHost>
</dataHost>

dataHost定义Mycat中的数据主机，数据主机定义中定义了具体的数据库服务、读写分离配置 和心跳语句。这是与物理数据库服务关联的地方。

schema配置-dataHost元素属性说明

schema配置-heartbeat

<dataHost name="localhost1" maxCon="1000" minCon="10" balance="0" writeType="0" dbType="mysql"
  dbDriver="native" switchType="1"slaveThreshold="100">
 <heartbeat>select user()</heartbeat>
 <!-- can have multi write hosts -->
 <writeHost host="hostM1" url="localhost:3306" user="root" password="123456">
 <!-- can have multi read hosts -->
  <readHost host="hostS2" url="192.168.1.200:3306" user="root" password="xxx" />
 </writeHost>
</dataHost>

1. 这个标签内指明用于和后端数据库进行心跳检查的语句
如：MYSQL 可以使用select user()，Oracle 可以使用select 1 from dual 等。
2. 这个标签还有一个connectionInitSql 属性，主要是当使用Oracle数据库时，需要执行的初始化SQL语句就放到这里。
如：alter session set nls_date_format='yyyy-mm-dd hh24:mi:ss'
3.主从切换的语句必须是：show slave status

schema配置-writeHost readHost

<dataHost name="localhost1" maxCon="1000" minCon="10" balance="0"
 writeType="0" dbType="mysql" dbDriver="native" switchType="1"
slaveThreshold="100">
 <heartbeat>select user()</heartbeat>
 <!-- can have multi write hosts -->
 <writeHost host="hostM1" url="localhost:3306" user="root" password="123456">
  <!-- can have multi read hosts -->
  <readHost host="hostS2" url="192.168.1.200:3306" user="root" password="xxx" />
 </writeHost>
</dataHost>

这两个标签都指定后端数据库的相关配置给mycat，用于实例化后端连接池。writeHost 指定写实例、readHost 指定读实例。
在一个dataHost 内可以定义多个writeHost 和readHost。但是，如果writeHost 指定的后端数据库宕机，那么这个writeHost 绑定的所有readHost 都将不可用。另一方面，由于这个writeHost 宕机系统会自动的检测到，并切换到备用的writeHost 上去。

schema配置-writeHost readHost属性说明

加密密码，执行mycat jar 程序（1.4.1 以后）

java -cp Mycat-server-1.4.1-dev.jar io.mycat.util.DecryptUtil 1:host:user:password
Mycat-server-1.4.1-dev.jar 为mycat download 下载目录的jar
1:host:user:password 中1 为db 端加密标志，host 为dataHost 的host 名称



Mycat如何解决分库分表带来的挑战

挑战的解决思路

第一原则：能不切分尽量不要切分
第二原则：如果要切分一定要选择合适的切分规则，提前规划好。
第三原则：数据切分尽量通过数据冗余或表分组（Table Group）来降低跨库Join 的可能。
第四原则：由于数据库中间件对数据Join实现的优劣难以把握，而且实现高性能难度极大，业务读取尽量少使用多表Join。



Mycat解决分库分表的难点实战

Mycat中表分类

分片表

分片表，是指那些有很大数据，需要切分到多个数据库的表，这样每个分片都有一部分 数据，所有分片构成了完整的数据。

<table name="t_goods" primaryKey="vid" autoIncrement="true" dataNode="dn1,dn2" rule="rule1" />

非分片表

一个数据库中并不是所有的表都很大，某些表是可以不用进行切分的，非分片是相对分 片表来说的，就是那些不需要进行数据切分的表。

<table name="t_node" primaryKey="vid" autoIncrement="true" dataNode="dn1" />

ER表

Mycat 中的ER 表是基于E-R 关系的数据分片策略，子表的记录与所关联的父表记录存放 在同一个数据分片上，保证数据Join 不会跨库操作。

ER分片是解决跨分片数据join 的一种很好的思路，也是数据切分规划的一条重要规则。

<table name="customer" primaryKey="ID" dataNode="dn1,dn2" rule="sharding-by-intfile">
 <childTable name="orders" primaryKey="ID" joinKey="customer_id" parentKey="id">
   <childTable name="order_items" joinKey="order_id" parentKey="id" />
 </childTable>
</table>

全局表

一个真实的业务系统中，往往存在大量的类似字典表的表，数据量不大，这些表基本上很少变动。
问题：业务表往往需要和字典表Join查询，当业务表因为规模而进行分片以后，业务表与字典表之间的关联跨库了。
解决：Mycat中通过表冗余来解决这类表的join，即它的定义中指定的dataNode上都有一份该表的拷贝。（将字典表或者符合字典表特性的表定义为全局表。 ）

<table name="company" primaryKey="ID" type="global" dataNode="dn1,dn2,dn3" />

分片规则

在conf/rule.xml中定义分片规则

<mycat:rule xmlns:mycat="http://io.mycat/">
 <tableRule name="rule1">
  <rule>
   <columns>id</columns>
   <algorithm>func1</algorithm>
  </rule>
 </tableRule>
 <function name="func1" class="io.mycat.route.function.PartitionByLong">
  <property name="partitionCount">8</property>
  <property name="partitionLength">128</property>
 </function>
</mycat:rule>

Mycat的分片规则参照 官方手册《Mycat-权威指南》

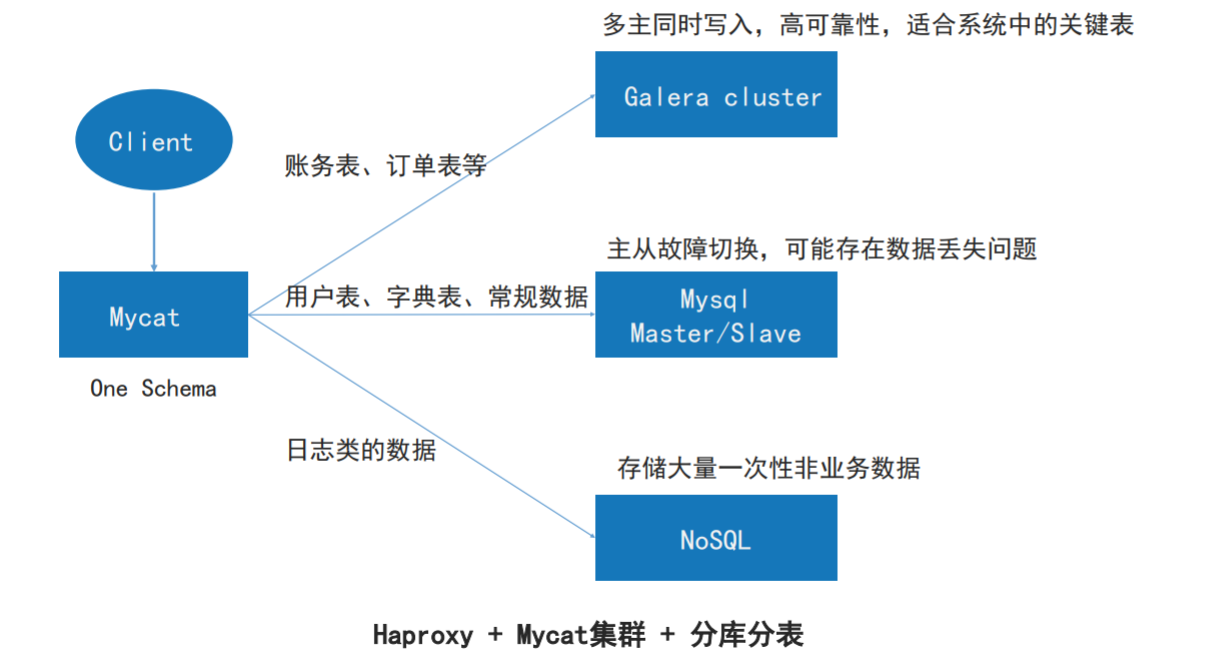

Mycat架构实践方案

Mycat高可用方案

Mycat监控介绍

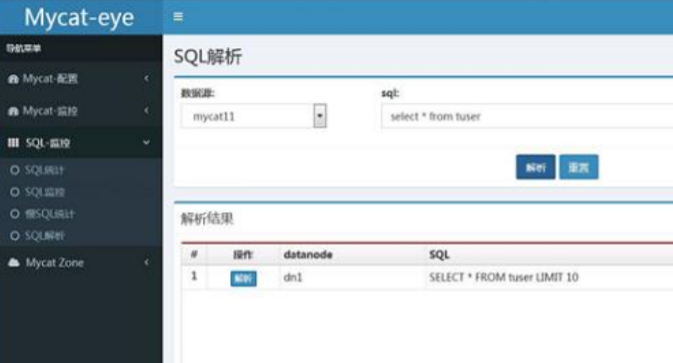

Mycat-web(eye)

支持对Mycat、Mysql性能监控
支持对Mycat的JVM内存提供监控服务
支持对线程的监控
支持对操作系统的CPU、内存、磁盘、网络的监控

现在还有 Mycat-mini-monitor





参考课件：

Mycat分库分表.pdf

Mycat最佳实践.pdf
