Activiti基础教程--01（简介、代码生成Activiti的25张表、Activiti配置文件activiti.cfg.xml生成25张表、在Eclipse上安装Activiti插件）

gihub:https://github.com/changwensir/Activiti/tree/master/ActivitiDemo1

一、简介

Activiti项目是一项新的基于Apache许可的开源BPM平台，从基础开始构建，旨在提供支持新的BPMN 2.0标准，包括支持对象管理组（OMG），面对新技术的机遇，诸如互操作性和云架构，提供技术实现。

创始人Tom Baeyens是JBoss jBPM的项目架构师，以及另一位架构师Joram Barrez，一起加入到创建Alfresco这项首次实现Apache开源许可的BPMN 2.0引擎开发中来。

Activiti是一个独立运作和经营的开源项目品牌，并将独立于Alfresco开源ECM系统运行。 Activiti将是一种轻量级，可嵌入的BPM引擎，而且还设计适用于可扩展的云架构。 Activiti将提供宽松的Apache许可2.0，以便这个项目可以广泛被使用，同时促进Activiti BPM引擎和的BPMN 2.0的匹配，该项目现正由OMG通过标准审定。加入Alfresco Activiti项目的是VMware的SpringSource分支，Alfresco的计划把该项目提交给Apache基础架构，希望吸引更多方面的BPM专家和促进BPM的创新。

Activiti官方主页：http://www.activiti.org/index.html
Activiti下载：http://www.activiti.org/download.html
用户指南中文：http://activiti.org/userguide/index.html（我们通过用户指南来学习Activiti）
在线API文档： http://activiti.org/javadocs/index.html（我们开发的时候，要用到）

二、代码Activiti的25张表

Activiti的运行支持，必须要有Activiti的25张表，主要是在流程运行过程中，记录存储一些参与流程的用户主体，
组，以及流程定义的存储，流程执行时候的一些信息，以及流程的历史信息等（后面我们会详细介绍这些表作用）

我们先写一个小实例，来把Activiti的25张表自动生成出来；
我们先建一个Maven项目 ActivitiDemo1
pom.xml里加上 Activiti支持，以及mysql驱动包。

[java] view plain copy

<dependencies>
<dependency>
<groupId>org.activiti</groupId>
<artifactId>activiti-engine</artifactId>
<version>5.19.0.2</version>
</dependency>
<dependency>
<groupId>org.activiti</groupId>
<artifactId>activiti-spring</artifactId>
<version>5.19.0.2</version>
</dependency>
<dependency>
<groupId>org.activiti</groupId>
<artifactId>activiti-bpmn-model</artifactId>
<version>5.19.0.2</version>
</dependency>
<dependency>
<groupId>mysql</groupId>
<artifactId>mysql-connector-java</artifactId>
<version>5.1.38</version>
</dependency>
</dependencies>

然后我们创建一个单元测试类 ActivitiTest01 （注意，有时候用自己的junit jar包，会出现诡异问题，所以我们推荐用eclipse插件自带的junit jar包）

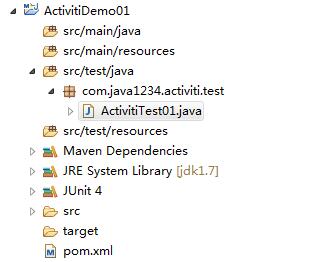

创建后的项目结构如下：

然后我们写一个测试方法，testCreateTable，并且在创建db_activiti数据库；
我们要先来获取流程引擎配置，然后来配置流程引擎，要配置驱动包，url，数据库用户名，密码；还要设置schema，这里的schema要设置成update。这样可以自动更新，配置后，我们通过配置来获取流程引擎。创建实例的时候我们就可以自动生成需要的25张表。

[java] view plain copy

package com.java1234.activiti.test;
import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngineConfiguration;
import org.junit.Test;
public class ActivitiTest01 {
/**
* 生成25张Activiti表
*/
@Test
public void testCreateTable() {
// 引擎配置
ProcessEngineConfiguration pec=ProcessEngineConfiguration.createStandaloneProcessEngineConfiguration();
pec.setJdbcDriver("com.mysql.jdbc.Driver");
pec.setJdbcUrl("jdbc:mysql://localhost:3306/db_activiti?useUnicode=true&characterEncoding=utf8");
pec.setJdbcUsername("root");
pec.setJdbcPassword("123456");
/**
* DB_SCHEMA_UPDATE_FALSE 不能自动创建表，需要表存在
* create-drop 先删除表再创建表
* DB_SCHEMA_UPDATE_TRUE 如何表不存在，自动创建和更新表
*/
pec.setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
// 获取流程引擎对象
ProcessEngine processEngine=pec.buildProcessEngine();
}
}

我们运行测试类，运行完我们刷新数据库，即可看到25张表：

    ACT_RE_*: 'RE'表示repository。这个前缀的表包含了流程定义和流程静态资源（图片，规则，等等）。
    ACT_RU_*: 'RU'表示runtime。这些运行时的表，包含流程实例，任务，变量，异步任务，等运行中的数据。 Activiti只在流程实例执行过程中保存这些数据，在流程结束时就会删除这些记录。这样运行时表可以一直很小速度很快。
    ACT_ID_*: 'ID'表示identity。这些表包含身份信息，比如用户，组等等。
    ACT_HI_*: 'HI'表示history。这些表包含历史数据，比如历史流程实例，变量，任务等等。
    ACT_GE_*: 'GE'表示general。通用数据，用于不同场景下，如存放资源文件。
这些表结构，还有一些辅助表。我们后续会详细解释，这里大家先大体了解即可；

表结构操作：
1、资源库流程规则表
1).act_re_deployment    部署信息表
2).act_re_model     流程设计模型部署表
3).act_re_procdef     流程定义数据表
2、运行时数据库表
1).act_ru_execution            运行时流程执行实例表
2).act_ru_identitylink   运行时流程人员表，主要存储任务节点与参与者的相关信息
3).act_ru_task       运行时任务节点表
4).act_ru_variable       运行时流程变量数据表
3、历史数据库表
1).act_hi_actinst        历史节点表
2).act_hi_attachment       历史附件表
3).act_hi_comment       历史意见表
4).act_hi_identitylink   历史流程人员表
5).act_hi_detail       历史详情表，提供历史变量的查询
6).act_hi_procinst       历史流程实例表
7).act_hi_taskinst       历史任务实例表
8).act_hi_varinst       历史变量表
4、组织机构表
1).act_id_group       用户组信息表
2).act_id_info       用户扩展信息表
3).act_id_membership            用户与用户组对应信息表
4).act_id_user       用户信息表
这四张表很常见，基本的组织机构管理，关于用户认证方面建议还是自己开发一套，组件自带的功能太简单，使用中有很多需求难以满足
5、通用数据表
1).act_ge_bytearray       二进制数据表
2).act_ge_property       属性数据表存储整个流程引擎级别的数据,初始化表结构时，会默认插入三条记录，

三、Activiti配置文件activiti.cfg.xml生成25张表

前面我们用代码实现了生成25张activiti表，今天我们用Activiti提供的activiti.cfg.xml配置文件来简化实现前面的功能
官方文档参考地址：http://activiti.org/userguide/index.html#configuration

我们先在src/test/resources下创建一个xml文件名字是：activiti.cfg.xml，然后我们从官方文档贴下参考的xml代码：

[html] view plain copy

<beans xmlns="http://www.springframework.org/schema/beans"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd">
<bean id="processEngineConfiguration" class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
<property name="jdbcUrl" value="jdbc:h2:mem:activiti;DB_CLOSE_DELAY=1000" />
<property name="jdbcDriver" value="org.h2.Driver" />
<property name="jdbcUsername" value="sa" />
<property name="jdbcPassword" value="" />
<property name="databaseSchemaUpdate" value="true" />
<property name="jobExecutorActivate" value="false" />
<property name="asyncExecutorEnabled" value="true" />
<property name="asyncExecutorActivate" value="false" />
<property name="mailServerHost" value="mail.my-corp.com" />
<property name="mailServerPort" value="5025" />
</bean>
</beans>

这里的话，我们要根据我们的项目修改jdbcUrl jdbcDriver jdbcUsername jdbcPassword 当然还有下面的配置我们可以去掉一些后面会降到这些配置的用途；修改完后的xml如下：

[html] view plain copy

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd">
<bean id="processEngineConfiguration" class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
<property name="jdbcUrl" value="jdbc:mysql://localhost:3306/db_activiti?useUnicode=true&characterEncoding=utf8" />
<property name="jdbcDriver" value="com.mysql.jdbc.Driver" />
<property name="jdbcUsername" value="root" />
<property name="jdbcPassword" value="123456" />
<property name="databaseSchemaUpdate" value="true" />
</bean>
</beans>

接下来我们就是要通过代码来读取配置文件，然后获取工作流引擎实例（测试的时候先把前面db_activiti数据下的表全部删除；）：

[java] view plain copy

/**
* 使用xml配置简化
*/
@Test
public void testCreateTableWithXml(){
// 引擎配置
ProcessEngineConfiguration pec=ProcessEngineConfiguration.createProcessEngineConfigurationFromResource("activiti.cfg.xml");
// 获取流程引擎对象
ProcessEngine processEngine=pec.buildProcessEngine();
}

然后运行上面的测试类，我们会发现表自动生成了：
