2019 SDN上机第4次作业

1.安装

安装ODL后安装插件

2.3用Python脚本搭建如下拓扑，连接OpenDayLight控制器

拓扑如图：

Python代码：

from mininet.topo import Topo
class Mytopo(Topo):
    def __init__(self):
        Topo.__init__(self)
        sw=self.addSwitch('s1')
        count=1
        for i in range(3):
                host = self.addHost('h{}'.format(count))
                self.addLink(host,sw,1,count)
                count = count + 1
topos = {'mytopo': (lambda:Mytopo())}

搭建拓扑后输入pingall检测连通性，同时在控制器端查看拓扑图：

3.在控制器提供的WEB UI中下发流表使h2 20s内ping不通h3，20s后恢复

输入links，查看端口连通情况，可以看到h2连接交换机的2号端口

在Yang UI界面输入node、table和flow的id，进入端口设置为2，ethernet-type设置为0x0800，设置ipv4-march中的源地址为10.0.0.2/32，目标地址为10.0.0.3/32

instruction与action的order设置为0

时间延迟设置为20s，table的id设置为0，因为没有下发过其它流表所以优先级暂时不设置

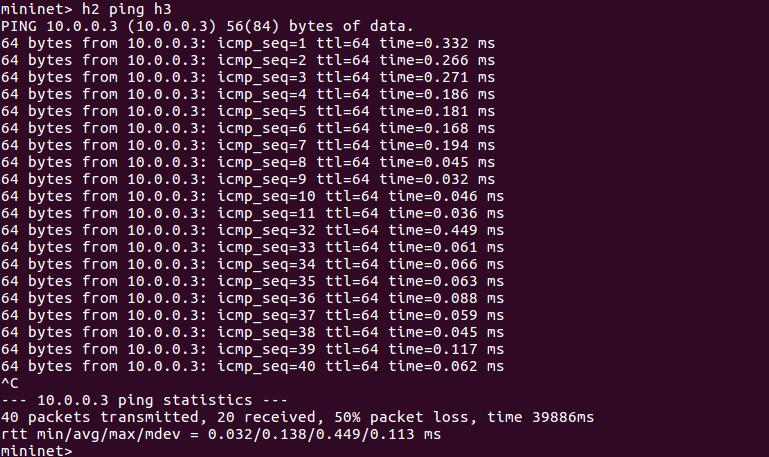

开始h2 ping h3后下发流表，查看连通断开与恢复的情况，可以看到第40秒开始，中断了20秒，然后才恢复通讯

4.借助Postman通过OpenDayLight的北向接口下发流表，再利用OpenDayLight北向接口查看已下发的流表

在DLUX界面中点击预览，复制代码

关闭DLUX界面，但保留ODL开启，打开Postman，输入账号密码授权，再写入URL与代码后，实现调用ODL接口

预览如下：

{
    "flow": [
        {
            "id": "29",
            "match": {
                "in-port": "2",
                "ethernet-match": {
                    "ethernet-type": {
                        "type": "0x0800"
                    }
                },
                "ipv4-source": "10.0.0.2/32",
                "ipv4-destination": "10.0.0.3/32"
            },
            "instructions": {
                "instruction": [
                    {
                        "order": "0",
                        "apply-actions": {
                            "action": [
                                {
                                    "order": "0",
                                    "drop-action": {}
                                }
                            ]
                        }
                    }
                ]
            },
            "priority": "66",
            "hard-timeout": "20",
            "table_id": "0"
        }
    ]
}

再次开始h2 ping h3 ，Postman下发流表，查看连通断开与恢复的情况，可以看到第11秒开始，中断了20秒，然后才恢复通讯
