EfficientDet：目标识别领域的 EfficientNet

阅读本文可能需要一些其他模型或算法方面的先验知识：

• 对 FPN 特征金字塔网络要了解
• 对 EfficientNet 分类模型架构要熟悉

Quoc Le 这个大神真是无处不在，NLP、CV 领域均可以看到他的影子，所以不同领域可能处理任务不同，在一些方法论上还是相通的。近日，这位大神在 Twitter 上发文中，提出了一种新的家族式目标检测算法，是基于 图片分类任务中的 EfficientNet 的，而且又是一篇 SOTA 论文，目前论文已公开，代码在路上。

看看下面这幅图，这种图往左上角瞅，越往左，计算量（FLOPS，每秒钟的浮点数计算量，FLOPs，浮点数计算量，实际此处 S 应为 s，这种针不必计较）越小，越往上 mAP（mean Average Precision，一种用于比较目标检测算法性能的指标，越大越好）越高。
【图 1】

我们先说结论，直接看论文摘要部分即可，作者提出两个方法：

• BiFPN: 这个毋庸置疑，肯定是从 FPN 发展过来的，至于 Bi 就是双向，原始的 FPN 实现的自顶向下（top-down）融合，所谓的 BiFPN 就是两条路线既有 top-down 也有 down-top。
  • 在融合过程中，之前的一些模型方法没有考虑到各级特征对融合后特征的g共享度问题，即之前模型认为各级特征的贡献度相同，而本文作者认为它们的分辨率不同，其对融合后特征的贡献度不同，因此在特征融合阶段引入了 weight。
• 复合缩放方法（compound scaling method）：这个主要灵感来自于 EfficientNet，即在基线网络上同时对多个维度进行缩放（一般都是放大），这里的维度体现在主干网络、特征网络、以及分类/回归网络全流程的整体架构上
  • 整体网络由主干网络、特征网络以及分类/回归网络组成，可以缩放的维度比 EfficientNet 多得多，所以用网络搜索方式不合适了，作者提出一些启发式方法，可以参照论文的 Table 1。

0、背景

在简介部分，作者提出了一个“不要脸”的想法，“Is it possible to build a scalable detection architecture with both higher accuracy and better efficiency across a wide spectrum of resource constraints (e.g., from 3B to 300B FLOPS)?” 这句话翻译过来就是 “鱼与熊掌俺能兼得乎？”

要知道在此之前，实际目标检测算法家族已经提出了很多很多经典的算法，有 two-stage 方法的，主要是早期的一些算法，如 Fast R-CNN、Faster R-CNN，一般检测精度较高但速度慢，为了加快速度，后来逐步发展为 one-stage，从 RoI 的提取到识别检测全部融合在一个框架下，实现 end to end，加快检测速度，但一般是以牺牲精度换速度的。

因此在 FPN 及 EfficientNet 的影响下，作者分别基于此在 FPN 基础上进行优化提出 BiFPN 以及全方位的模型缩放探索。

下面重点介绍 Bi-FPN 以及复合缩放方法。

1、Bi-FPN

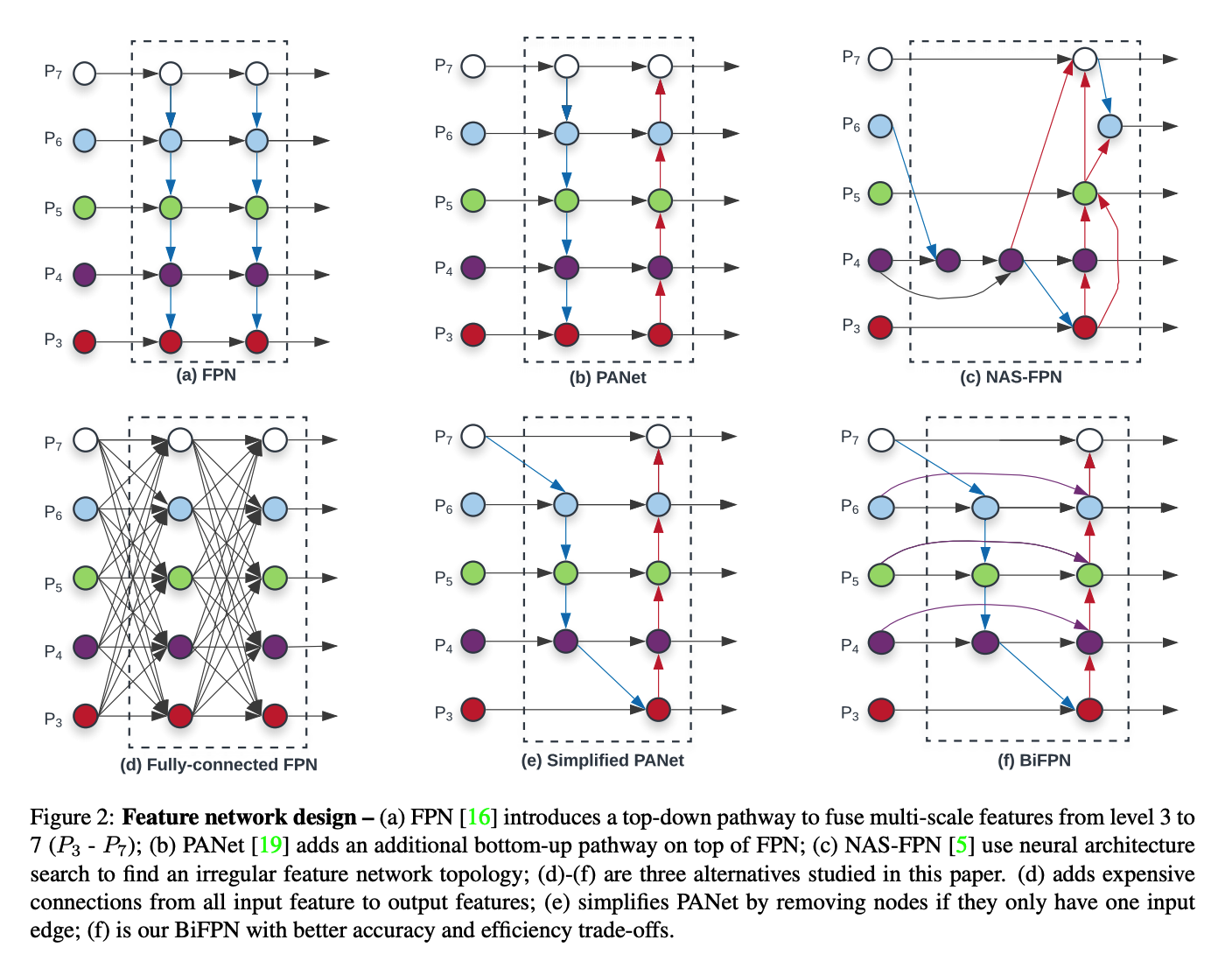

【图 2】

如上图的（a）是原始的 FPN 方法，一般在卷积网络中，低层的特征语义信息比较少，但是目标位置准确；高层的特征语义信息比较丰富，但是目标位置比较粗略。在 FPN 论文中，作者实际比较了很多不同的连接方式，最后提出了（a）图所示的架构，即抽取除第 3~7 层的特征图进行融合，每一层特征图的大小为输入图像的$1/2^i$ 。例如，如果图片大小为 $640\times 640$，则第三层特征的边长为 $640/2^3=80$ 。例外注意高层的特征有一个向下的箭头，即 top-down 融合：

$\begin{array}{l}{P_{7}^{o u t}=\operatorname{Conv}\left(P_{7}^{i n}\right)} \\ {P_{6}^{o u t}=\operatorname{Conv}\left(P_{6}^{i n}+\operatorname{Resize}\left(P_{7}^{o u t}\right)\right)} \\ {\cdots} \\ {P_{3}^{o u t}=\operatorname{Conv}\left(P_{3}^{i n}+\operatorname{Resize}\left(P_{4}^{o u t}\right)\right)}\end{array}$

结合公式+图例，我想应该都能理解，这里的 Resize 主要是上采样或下采样操作（此处为上采样，要将上层的小图放大到下层大图的大小）

在 PANet 网络中，实际就已经提出了双向的概念，如（b）所示，在 NAS-FPN 中借助网络框架搜索（NAS）技术进行搜索，搜索出来的玩意儿反正是人类看不懂解释不了，不规则而且需要的参数量计算量还大，如（c）所示，而我们的方式是：

• 第一步：在 PANet 的基础上，移除了只有一个输入来源的特征节点，也就变成了（e），对比（b）少了两个节点（这个图画的让人容易误会，实际删除的是 b 图虚框中左上角和右下角的这个，图中一打眼看起来感觉删除的是左上角和左下角，不过图本身没问题），之所以删除这样的节点，是因为就一个输入源，肯定没做融合，对将来的贡献可能也比较少
• 第二步：将每层的原始特征图加入进去，就是（f），会看到有一些弧线，可以在不增加额外计算量的同时融合更多的特征
• 第三步：把这个双向过程（就是虚框中的内容）作为一个整体，重复多次，如图 3 所示。

1.1 加权特征融合

这里给出三种策略：

• Unbounder fusion： $O=\sum_i w_i \cdot I_i$，我们的特征图都是三维的，有 W、H、C（channel），如果我们把它当做一个整体，即每个特征层一个权重，则 $w_i$ 是一个标量，如果每个通道一个权重，则 $w_i$ 是一个向量，而如果每个像素有自己的权重，则 $w_i$ 是三维的，实验证明，用标量的计算量最小且实现的精度差不多，但是标量是无界的，不易控制，所以还是需要借助正则化手段
• softmax-based fusion：$O=\sum_{i} \frac{e^{w_{i}}}{\sum_{j} e^{w_{j}}} \cdot I_{i}$，能用 softmax 是一种很自然的想法，但是这个玩意一直因分母求和而诟病，在 GPU 下明显速度下降很多。
• Fast normalized fusion: $O=\sum_{i} \frac{w_{i}}{\epsilon+\sum_{j} w_{j}} \cdot I_{i}$，实际就是加和求平均，这里的 $w_i$ 可以用 ReLU 保证其 $w_{i} \geq 0$。和 softmax 一致，其分布范围在 0~1，其值代表该层的贡献度。

这样一来，我们结合图 2 （f），来两个具体的示例：

$\begin{aligned} P_{6}^{t d} &=\operatorname{Conv}\left(\frac{w_{1} \cdot P_{6}^{i n}+w_{2} \cdot \operatorname{Resize}\left(P_{7}^{i n}\right)}{w_{1}+w_{2}+\epsilon}\right) \\ P_{6}^{o u t} &=\operatorname{Conv}\left(\frac{w_{1}^{\prime} \cdot P_{6}^{i n}+w_{2}^{\prime} \cdot P_{6}^{t d}+w_{3}^{\prime} \cdot \operatorname{Resize}\left(P_{5}^{o u t}\right)}{w_{1}^{\prime}+w_{2}^{\prime}+w_{3}^{\prime}+\epsilon}\right) \end{aligned}$

其中 $P^{td}_6$ 是第 6 层的中间状态值。

2、EfficientDet

2.1 整体架构

整体架构图如图 3 所示：
【图 3】

主干网络采用的是 EfficientNet 网络，BiFPN 是基于其 3~7 层的特征图进行的，融合后的特征喂给一个分类网络和 box 网络，分类与 box 网络在所有特征级上权重是共享的。

2.2 复合缩放

主干网络部分：这部分直接把 EfficientNet 缩放拿过来用即可，即 EfficientNet B0-B6，借助其现成的 checkpoints，就不折腾了

BiFPN 网络部分：这部分借鉴 EfficientNet，在 Channel 上直线指数级增加，在深度上线性增加，具体的缩放系数公式为：$W_{b i f p n}=64 \cdot\left(1.35^{\phi}\right), \quad D_{b i f p n}=2+\phi$

Box/class 预测网络部分：其宽度与 BiFPN 部分保持一致，深度方面采用 $D_{b o x}=D_{c l a s s}=3+\lfloor\phi / 3\rfloor$

图片分辨率部分: 因为特征提取选择的是 3~7 层，第 7 层的大小为原始图片的 $1/2^7$ ，所以输入图像的大小必须是 128 的倍数，$R_{i n p u t}=512+\phi \cdot 128$

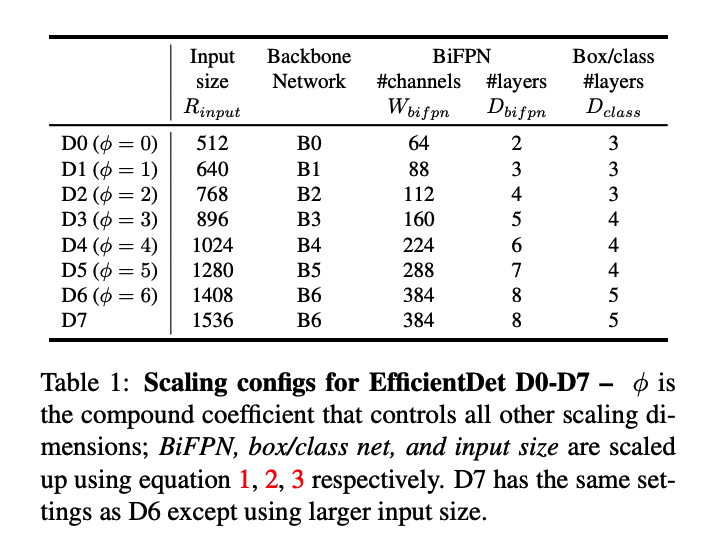

【图 4】

上图 D7 明显是超出内存大小了，只是在 D6 基础上增加了分辨率大小。

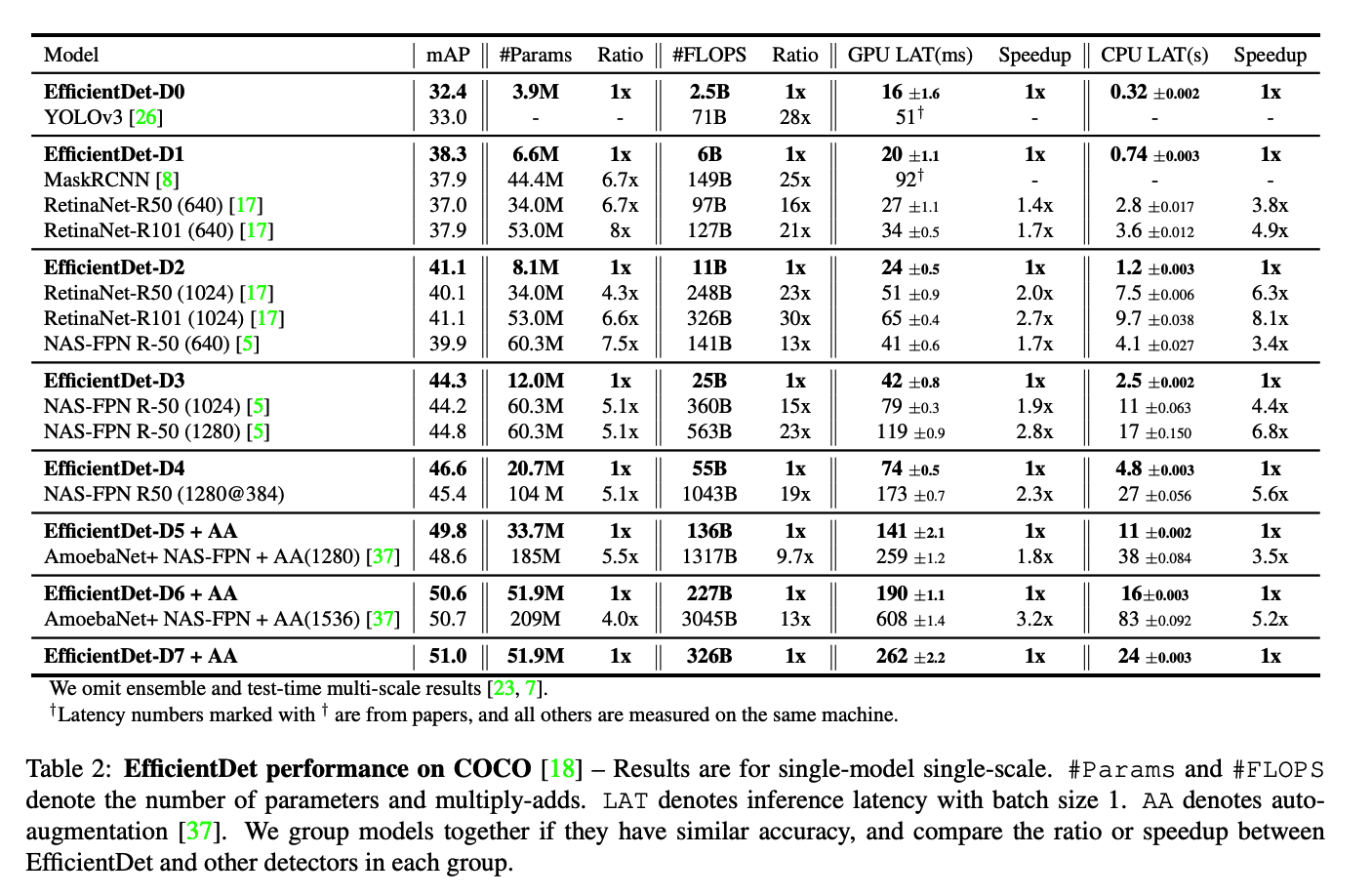

【图 5】

D7 的 mAP 为 51.0，目前是 SOTA，参数量 52M，比之前的 SOTA（AmoaNet+NAS-FPN+AA）小 4 倍， 计算量小 $3045/326=9.3$ 倍。

3、消融实验

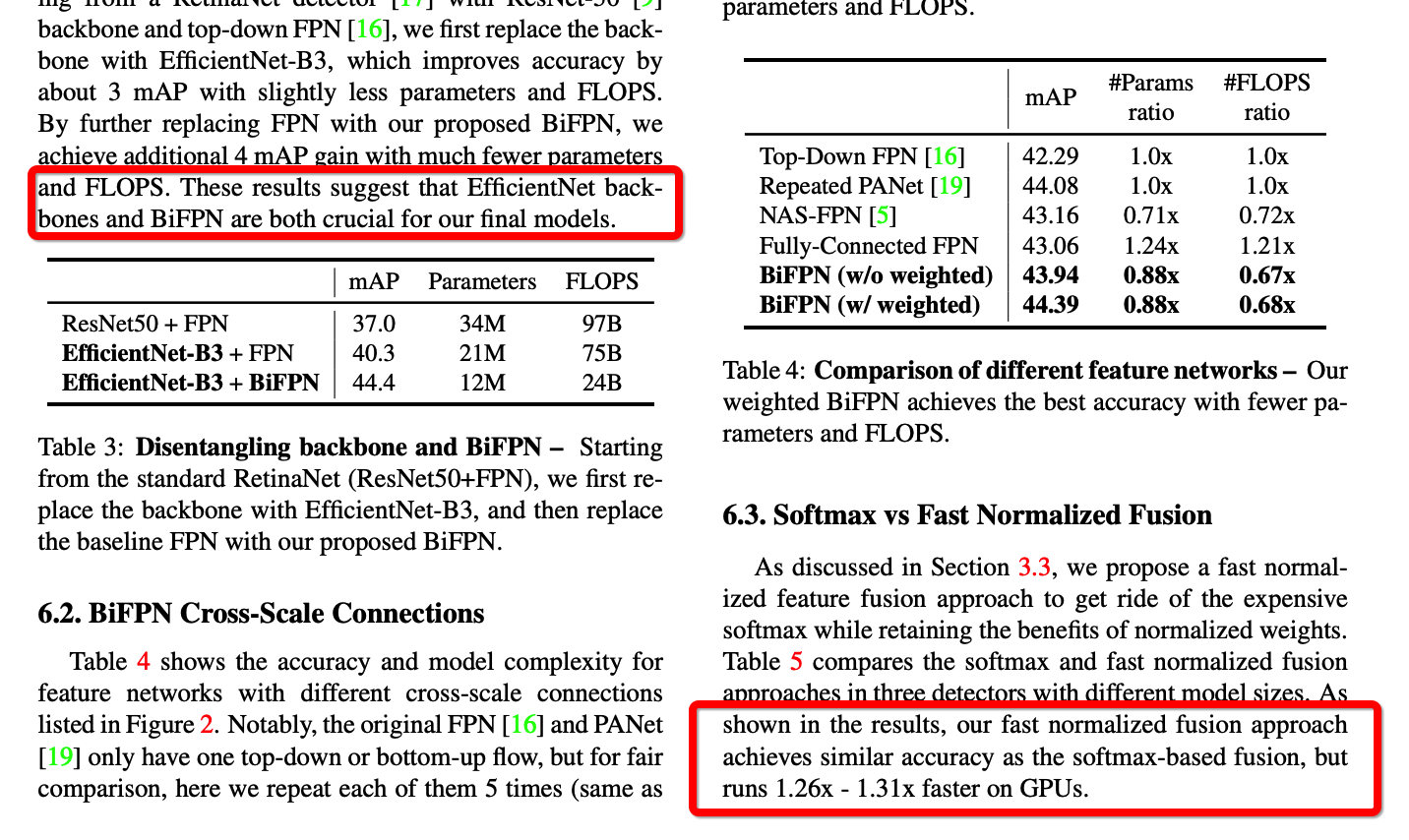

第一部分是比较了 BiFPN 和 主干网络的共享度，实验结果证明，都很重要。如下图所示：
【图 6】

图 6 中的表三，baseline 是 ResNet50 + FPN，中间一行是仅仅将 ResNet50 替换为 EfficientB3，性能提高差不多 3 个点，参数量和计算量都小了很多，最后一行在上一行基础上替换 FPN 为 BiFPN，性能和参数、计算量等都进一步得到优化。

至于 BiFPN 的连接方式，结合图 2和 图 6 中的表 4，我们看到最好的是（f）图，（d）全连接方式计算量又大性能还差；

另外关于 softmax 和求和取平均的对比，性能上差不多，但是求和取平均速度要快 1.26-1.31 倍

最后，我们在各个维度上分别看一下：

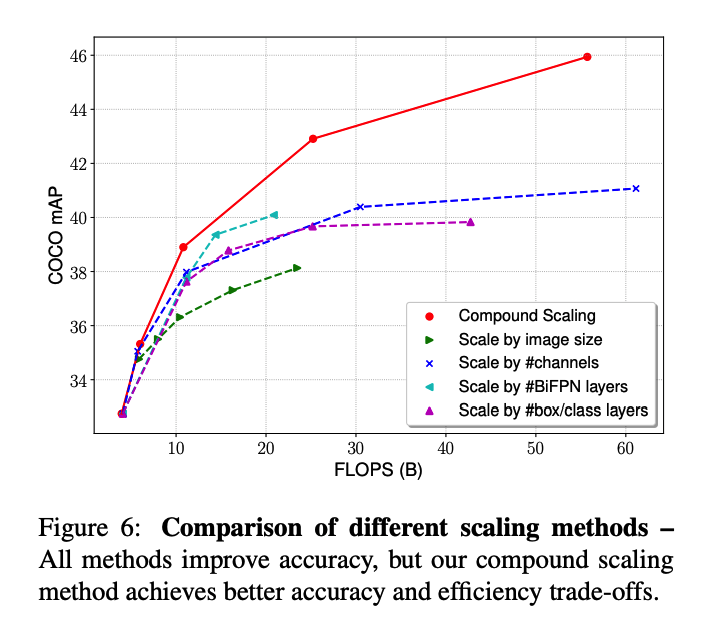

【图 7】

我们可以尝试小结一下这张图：

• 扩大任何一个方面，折线都在上升，从识别精度上讲都在提高
• 扩大 box/class（紫色线）几乎平稳，所有对于 box/class 但单方面提高没有意义了
• 扩大通道数（蓝色的）计算量上升急剧，但精度上升缓慢
• 扩大图片分辨率（绿色）上升趋势很大，D6-D7 的区别
• 扩大 BiFPN 层数（浅蓝色）也在上升，可以尝试进一步加大
• 复合放大（红色）综合各方面考虑，实现了较单独维度更好的策略

由于需要考虑的维度过多，无法进行系统化全面维度综合调整，作者此处给出的方案（红线）也只是鉴于先验知识下或目前已有条件下的一个浅尝辄止，针对上面单变量的分析，也很难说在多变量条件下增加通道或增加 box/class 网络层是否一定投入产出比较低。
