实验二
中国人民公安大学
Chinese people’ public security university
网络对抗技术
实验报告
|
实验二 |
|
网络嗅探与欺骗 |
|
学生姓名 |
赵梓博 |
|
年级 |
2017级 |
|
区队 |
网络安全与执法四区队 |
|
指导教师 |
高见老师 |
信息技术与网络安全学院
2016年11月7日
实验任务总纲
2016—2017 学年 第 一 学期
一、实验目的
1．加深并消化本课程授课内容，复习所学过的互联网搜索技巧、方法和技术；
2．了解并熟悉常用的网络嗅探方式，掌握常用抓包软件的使用方法和过滤技巧，能够对给定的数据包分析网络基本行为；掌握ARP欺骗的基本原理，以及基于ARP欺骗的DNS攻击方式；
3．达到巩固课程知识和实际应用的目的。
二、实验要求
1．认真阅读每个实验内容，需要截图的题目，需清晰截图并对截图进行标注和说明。
2．文档要求结构清晰，图文表达准确，标注规范。推理内容客观、合理、逻辑性强。
3．软件工具可使用office2003或2007、CAIN、Wireshark等。
4．实验结束后，保留电子文档。
三、实验步骤
1．准备
提前做好实验准备，实验前应把详细了解实验目的、实验要求和实验内容，熟悉并准备好实验用的软件工具，按照实验内容和要求提前做好实验内容的准备。
2．实验环境
描述实验所使用的硬件和软件环境（包括各种软件工具）；
开机并启动软件office2003或2007、浏览器、Wireshark、CAIN。
工具下载地址：
CAIN https://pan.baidu.com/s/19qDb7xbj1L_2QnoPm71KzA
Wireshark 链接：https://pan.baidu.com/s/1BeXghjVV9Mll_cAmeMCTPg 密码：mbpv
迷你FTP https://pan.baidu.com/s/16ms4hXVOmMHhDEe3WraRHQ
NetworkMiner https://pan.baidu.com/s/14e3VluLPjWFKxqNhdpYO9Q
3．实验过程
1）启动系统和启动工具软件环境。
2）用软件工具实现实验内容。
4．实验报告
按照统一要求的实验报告格式书写实验报告。把按照模板格式编写的文档嵌入到实验报告文档中，文档按照规定的书写格式书写，表格要有表说图形要有图说。
第一部分 ARP欺骗

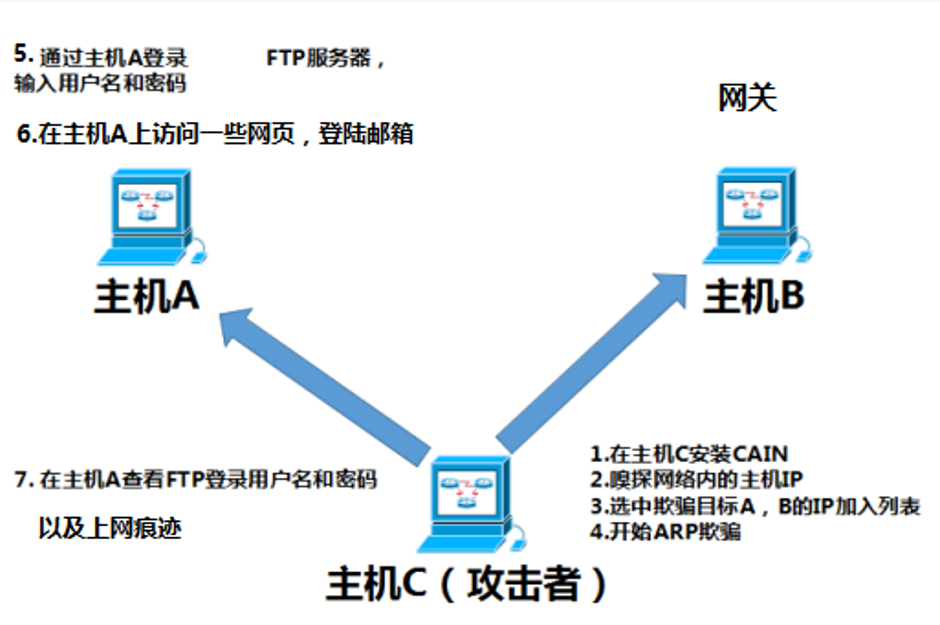

1.两个同学一组，进行实验拓扑环境如下图所示。
2.欺骗攻击前后，通过Arp-a命令验证欺骗是否成功（附截图）
3.欺骗过程中，在主机A开启Wireshark进行抓包，分析APR欺骗攻击过程中的数据包特点。（附截图）
4.欺骗过程中，在主机C开启Wireshark进行抓包，分析FTP协议的登录过程（附流程图）
5.欺骗完成后，主机C成功获取FTP用户名和密码（附截图）
ARP欺骗攻击过程展示
1.查询受害主机被欺骗前的状态
在两台虚拟机之间进行实验，C虚拟机用来做攻击者，IP地址为192.168.31.192，A,B虚拟机用来做受害者，A虚拟机IP地址为192.168.31.190，A虚拟机IP地址为192.168.31.191，他们两台机器共同的网关是192.168.31.1。

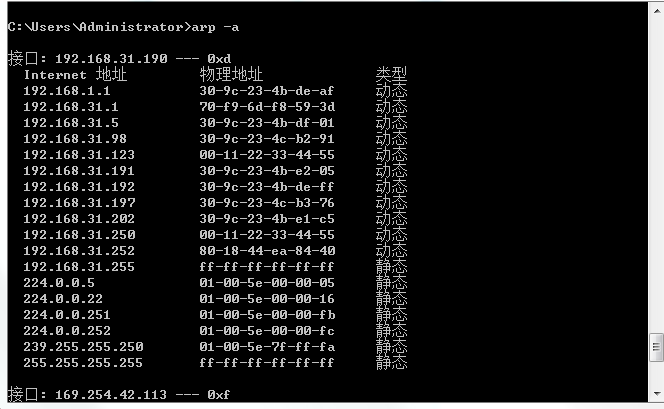

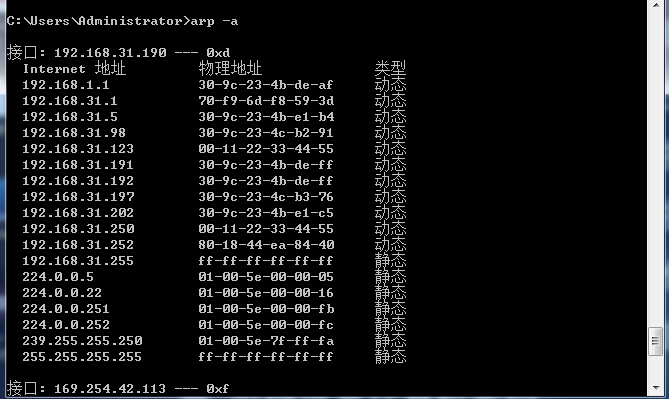

ARP欺骗前A虚拟机 192.168.31.190机正常缓存表和IP地址

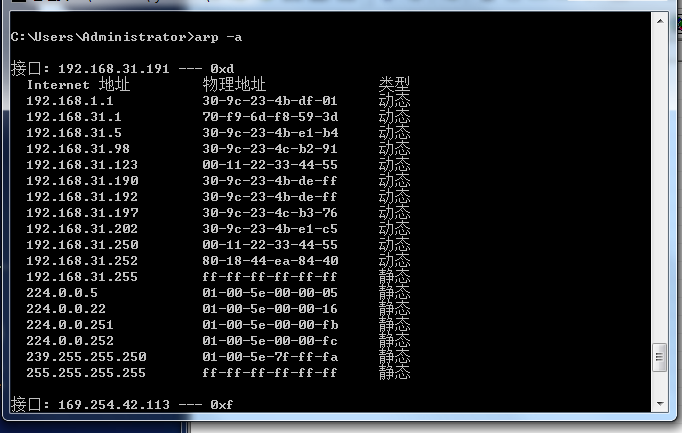

ARP欺骗前B虚拟机 192.168.31.191机正常缓存表和IP地址
2、在A虚拟机上运行cain,选择要嗅探的网卡，点选工具栏中的网卡图标，之后选择sniffer页，再选择左下角的hosts,右键选择“scan MAC address”，扫描局域网中的活动主机IP及MAC地址
除网关外，扫描到了攻击目标192.168.31.191和主机192.168.31.192和主机192.168.31.190

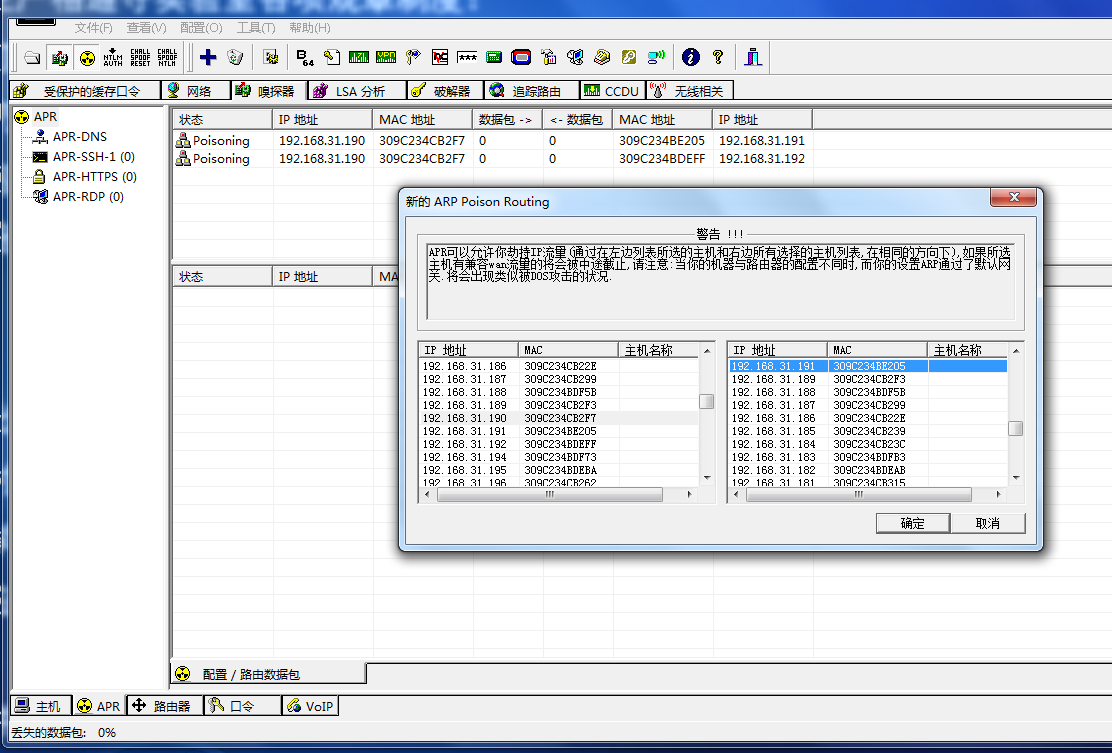

3、选中ARP页-》点下列表栏空白处，大加号变为可选-》点大加号，在弹出的窗口中选择要嗅探的目标主机（注意这里的选择和单击欺骗嗅探不一样，左面直接点网关，其它机器自动出现在右侧列表中，这时需要按住ctrl键在右侧选择你需要嗅探的主机，点oK按钮，回到软件主窗体，如图所示
4、点击工具栏第三个图标（start ARP）就可以ARP欺骗
下图为欺骗开始后在192.168.31.190和192.168.31.191机器上用arp –a命令查询本机arp缓存表的情况，会发现缓存表中的网关对应的MAC地址变成了192.168.31.192号机（实施ARP欺骗的机器）的IP地址
5.欺骗过程中在受害者B上开启wires hark抓包，分析数据包的特点
由数据包可知，主机192.168.31.190和192.168.31.191是受害者，192.168.31.192是攻击者
登录FTP和邮箱的过程
6.在虚拟机A上安装FTP服务器，然后用B登陆，使用wires hark抓包，观察,

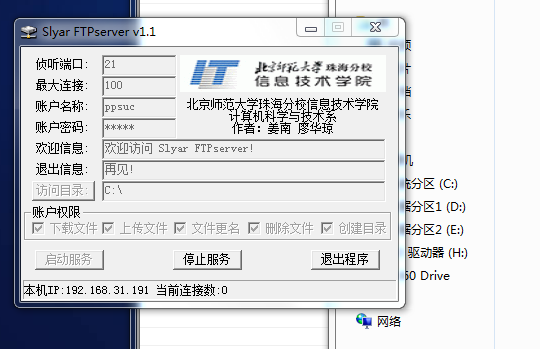

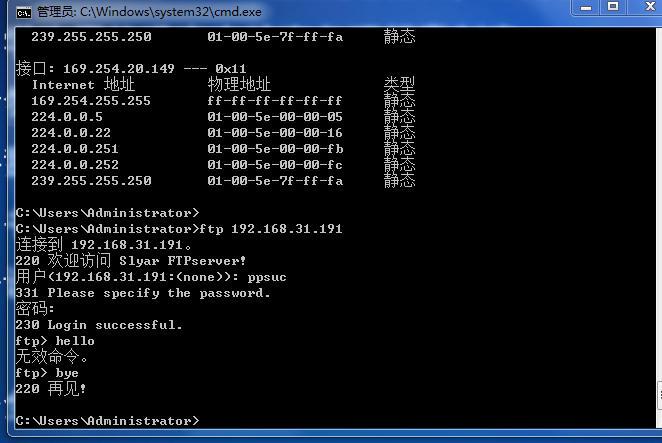

在A上开启ftp服务，在B上连接，观察数据包的特点

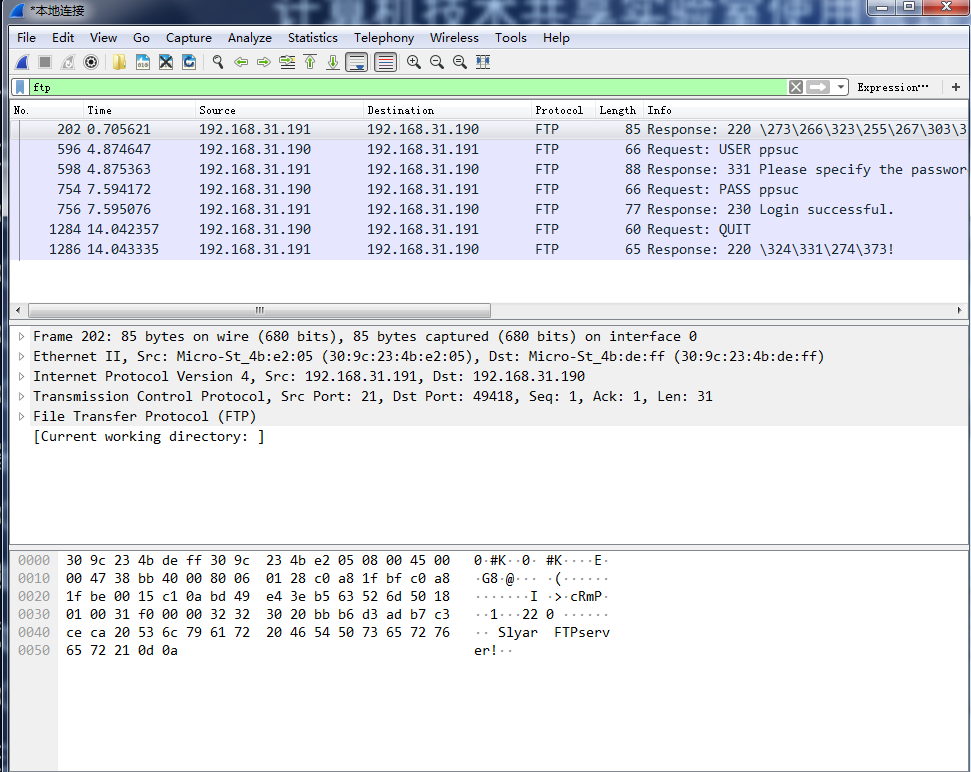

wireshark抓的包中，使用ftp筛查处出FTP登陆的过程，可以发现B登陆的用户名为ppsuc，密码为ppsuc
第二部分 DNS
1. 两个同学一组，A和B。
2.A同学正常访问网站www.ppsuc.edu.cn

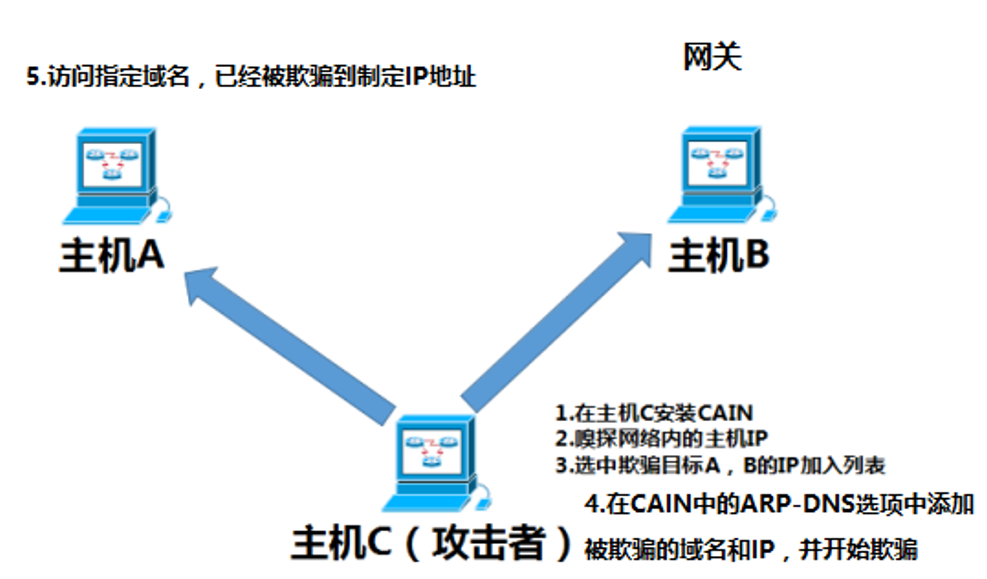

3.B同学扮演攻击者，设计攻击方法，使用CAIN，通过DNS欺骗的方式，让A同学访问www.ppsuc.edu.cn网址的时候，访问到另外一台机器上的伪造网站

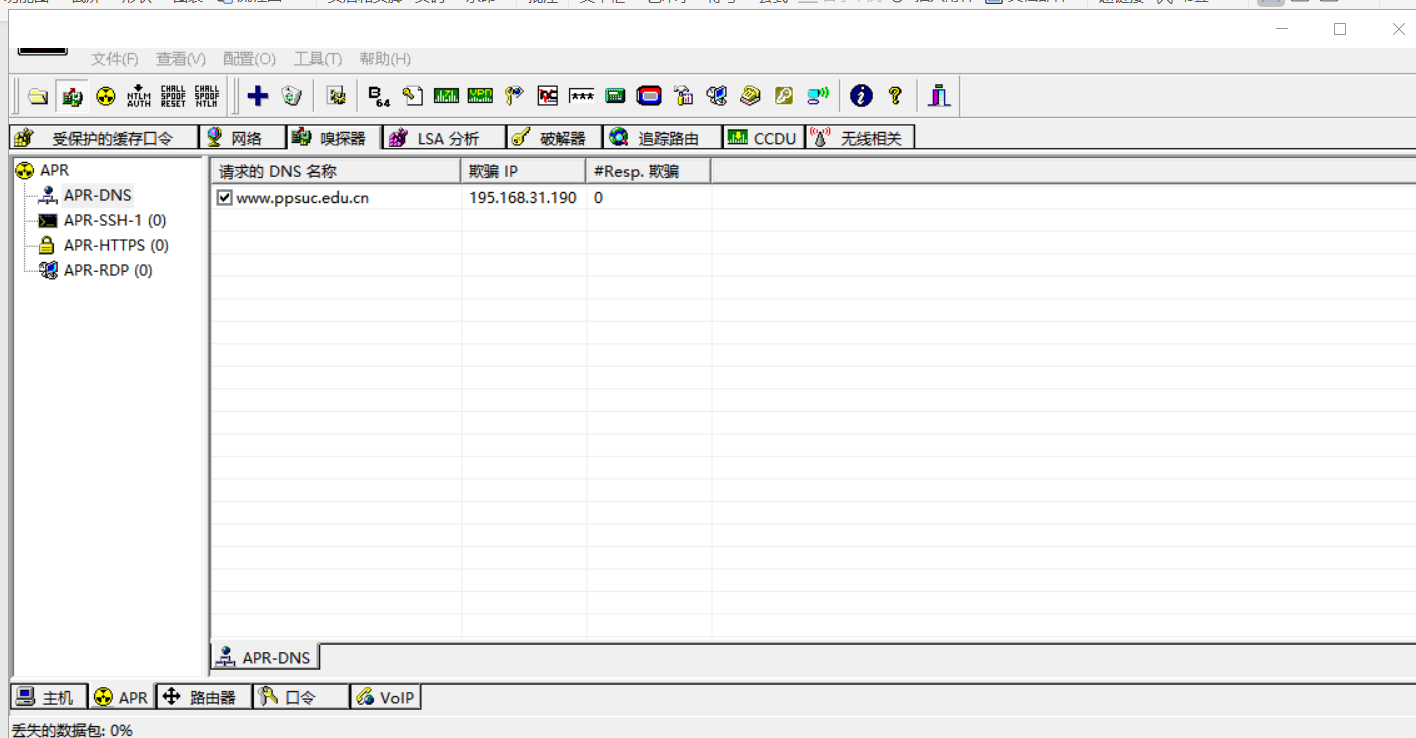

在CAIN中添加DNS欺骗选项，
www.ppsuc.edu.cn的原ip为121.194.212.126，如下图，希望欺骗到192.168.31.190

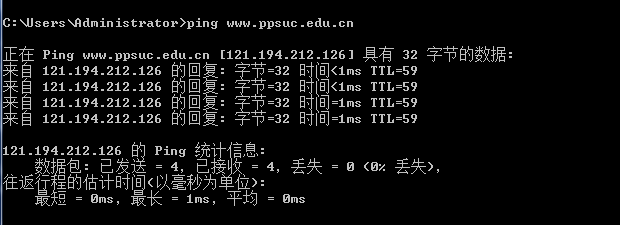

欺骗前

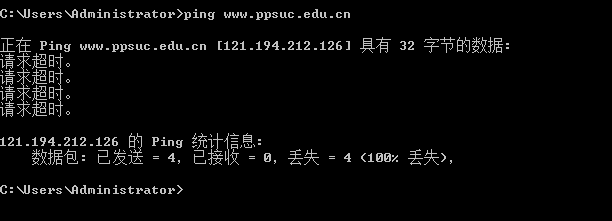

欺骗成功后，在被害机器上查看www.ppsuc.edu.cn的IP 查看是否被解析到了指定的IP地址上。由于系统原因，欺骗后只是不能上网，欺骗成功。
第三部分 FTP协议分析

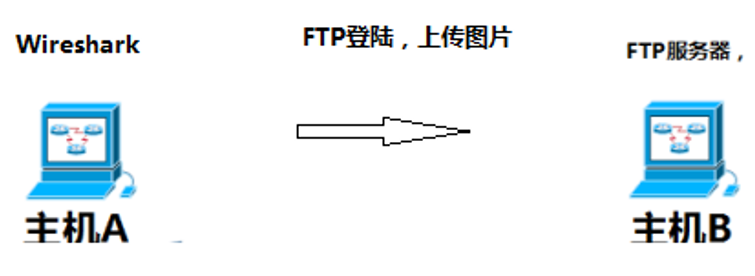

1. 两个同学一组，A和B。
2.A同学架设FTP服务器，并设置用户名和密码（用户名ppsuc，密码ppsuc）

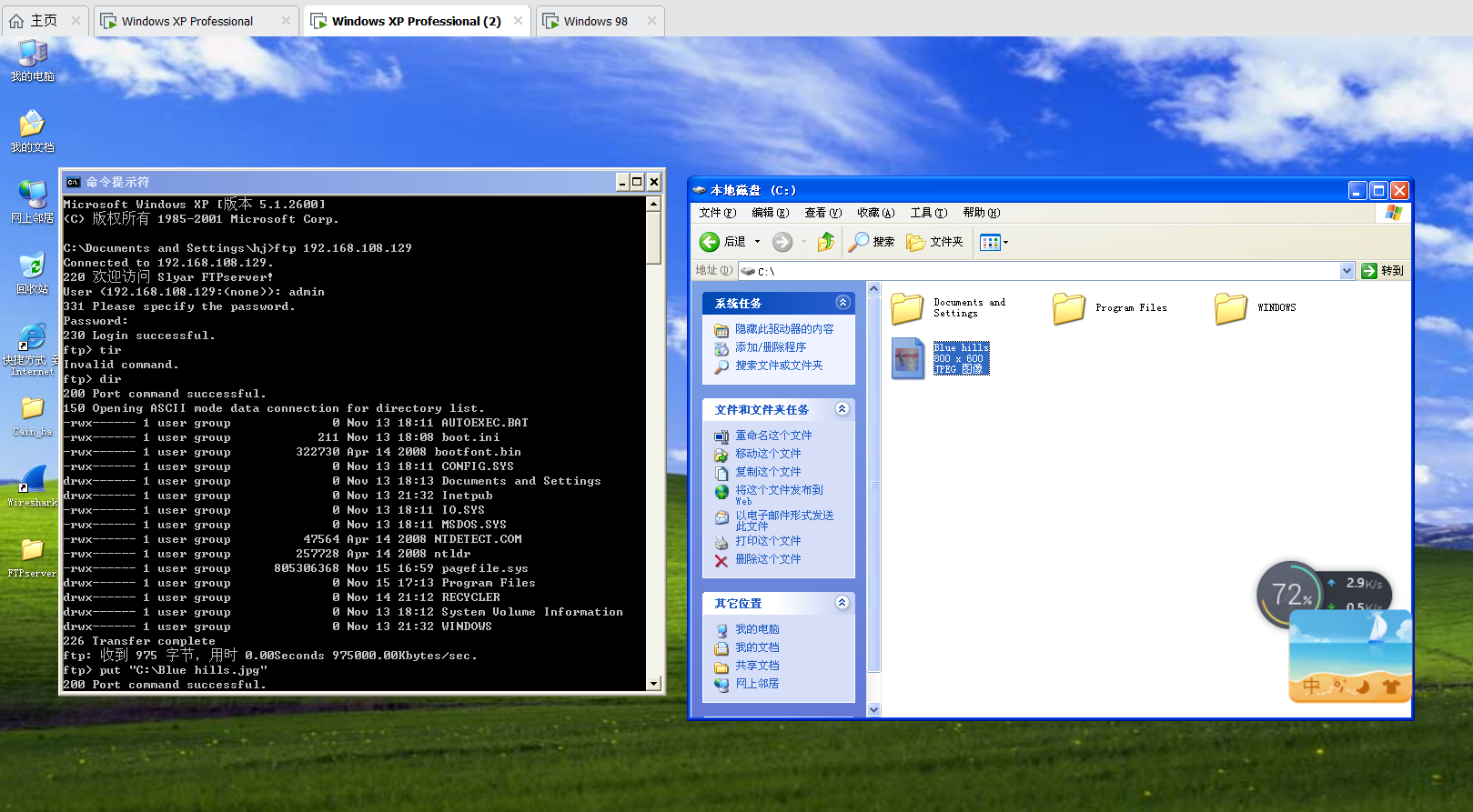

3.B同学在机器中安装Wireshark，并将其打开；之后用用户名和密码登陆A同学的FTP服务器，并上传一张图片。
4.B同学停止Wireshark抓包，并和A同学一起分析数据包中的FTP登录过程，还原登录用户名和密码，以及上传文件。
由数据包可知，登录名和密码都为ppsuc。由第47个数据包，可知用户上传了的图片文件。由后续数据包可知上传成功。
追踪流
流分析
获取用户名ppsuc登录密码ppsuc

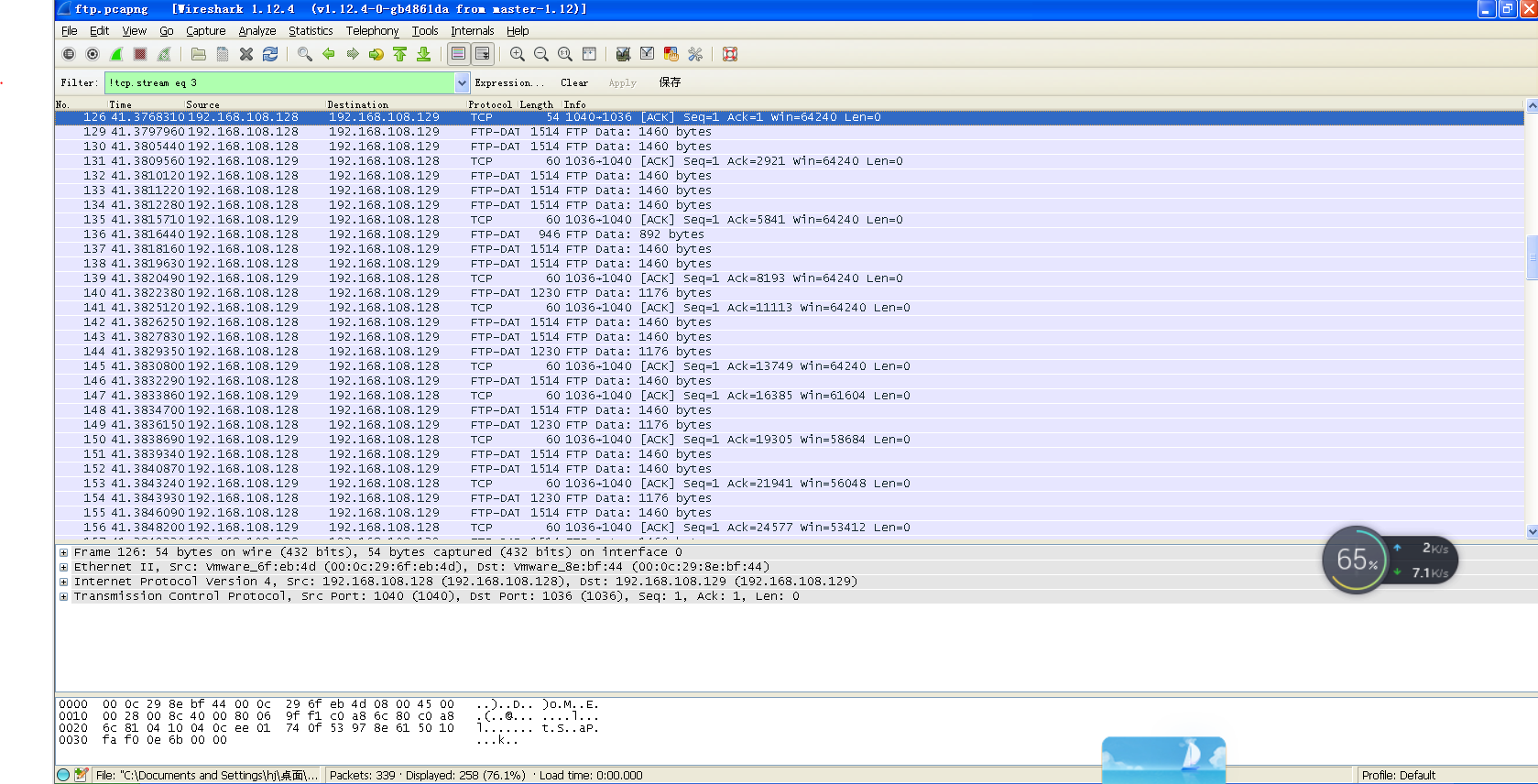

还原FTP传输文件
在fliter原命令前加入！，过滤掉ftp控制连接数据，剩下的就是传输的文件数据。
ctrl+F Find Packet 命名，做如下设置，得到ftp上传图片的数据包

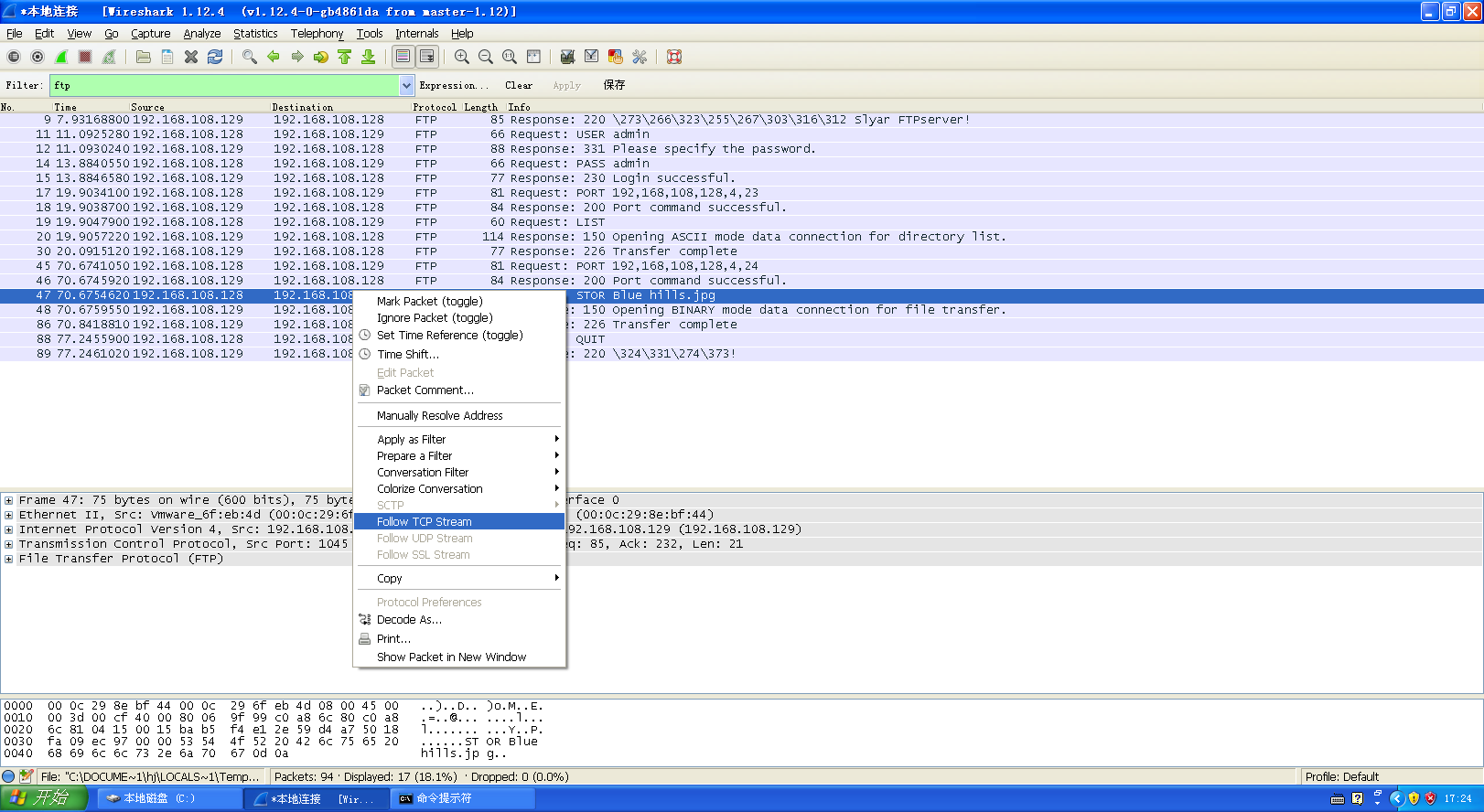

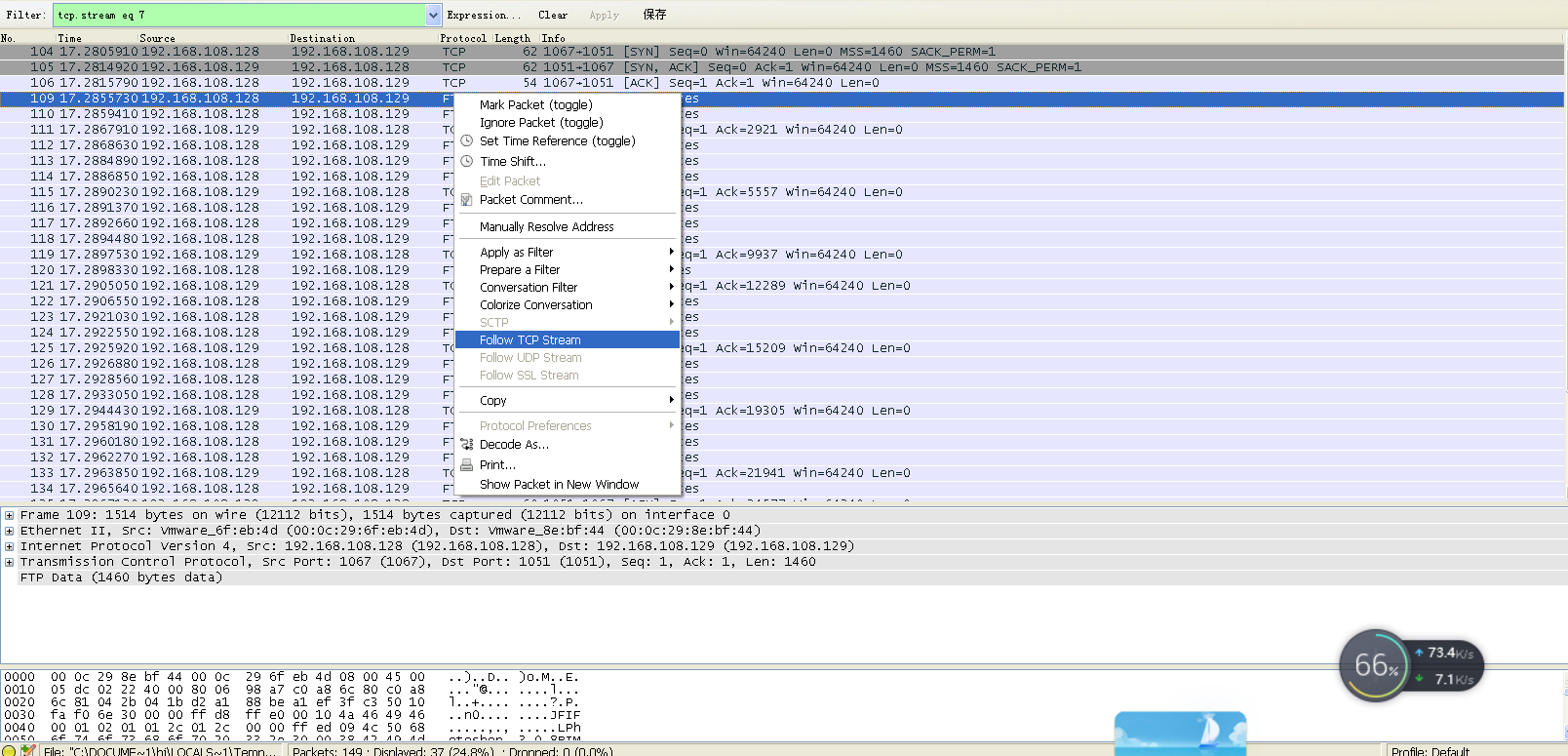

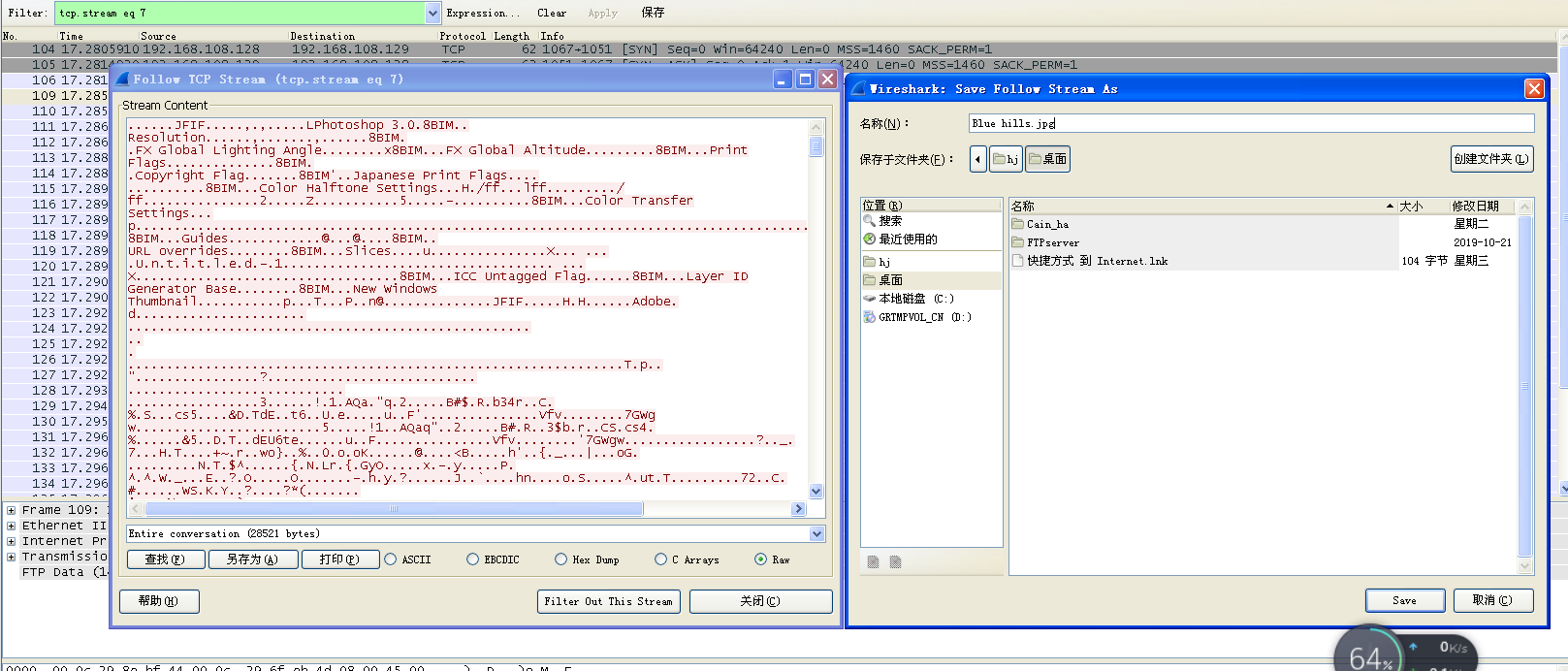

右键选择follow tcp stream
保存

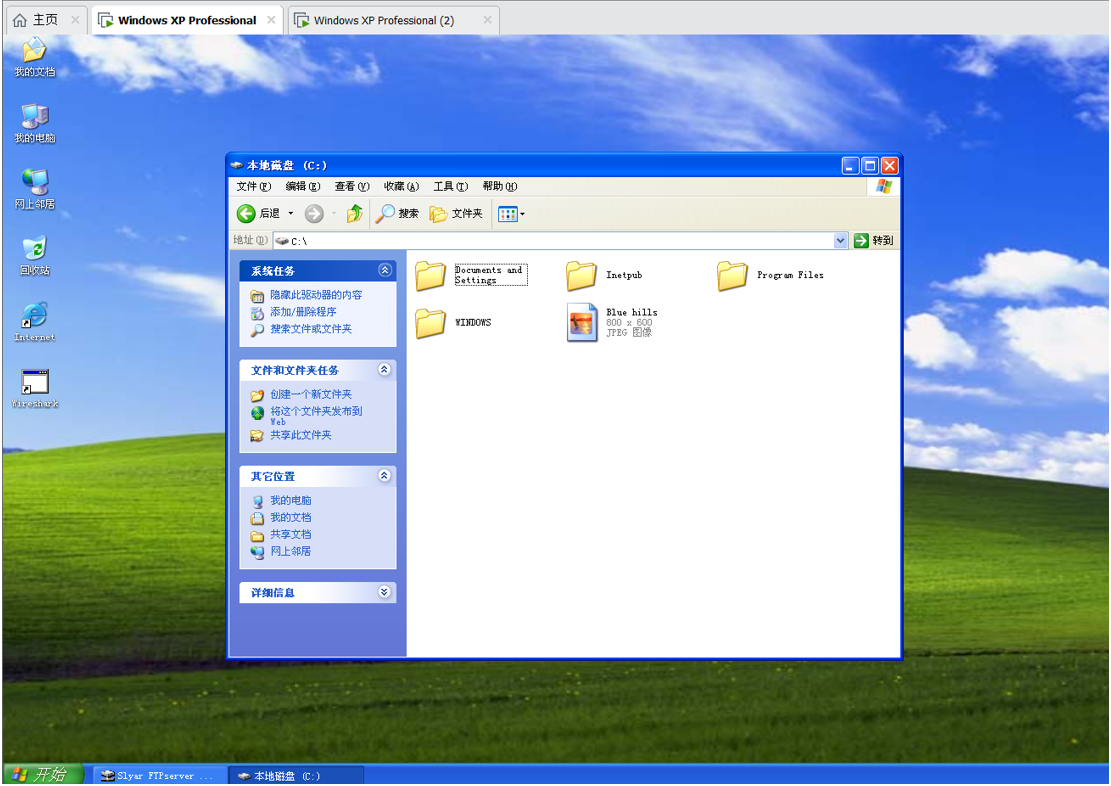

打开，还原了上传的图片
