S参数代表’散射’参数。它是表示通过各种不同路径的信号分量之间的一种功率比的参数。
假设我们有一个标记为“M”的组件，如下所示。现在，您在端口1向器件输入（冲击）信号。信号将到哪里去了？理想情况下，这个信号（能量）会有三条可能的传输路径：
i）击中器件并向端口1弹回的部分
ii）通过器件并向端口2行进的部分
iii）因不可用的能量而损失的部分（例如，热量）
现在，您在端口2向器件输入（冲击）信号。信号将在哪里？理想情况下，这个信号（能量）也会有三条可能的传输路径：
i）撞击器件并向端口2弹回的部分
ii）通过器件并前往端口1的部分
iii）因不可用的能量而损失的部分（例如，热量）

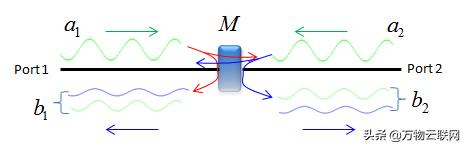

上面列出的可能路径如下所示，这个插图中唯一缺失的部分是作为异常能量而丢失的部分。

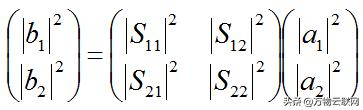

S参数的定义以数学形式定义，如下所示。从这个等式中，你会得到一张大的全貌，说“S参数（矩阵）定义了撞击到设备每个端口的信号与远离设备的部分之间的关系”：
这是器件只有两个端口（一个输入和一个输出），S参数矩阵是2 x 2的情况。在进入每个参数的含义之前，我想让你理解参数的基本符号。 S参数有两个下标，每个下标的含义如下所示：
在测量这些S参数时，我们不会同时将信号放到两个端口。首先，我们将信号放到一个端口并测量一半S参数，然后我们将信号放到另一个端口并测量剩余的一半S参数。

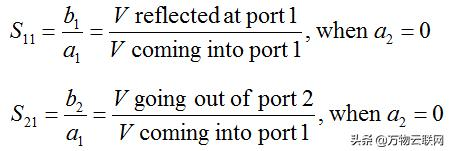

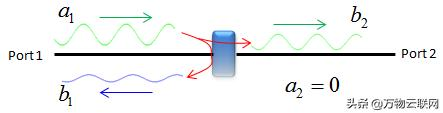

设备（例如，网络分析仪）通过输入来自端口1和接地端口2的信号来测量S11，S21。从该设置，我们可以得到两个S参数，如下所示：

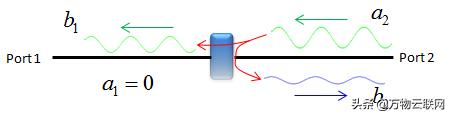

设备（例如，网络分析仪）通过输入来自端口2和接地端口1的信号来测量S22，S12。从该设置，我们可以再得到另外两个S参数，如下所示：
