ledshowtw2017(LED图文编辑软件)官方版

孤街浪徒 提交于 2019-11-26 20:06:42

点击下载来源:ledshowtw2017(LED图文编辑软件)官方版

ledshowtw2013是一款非常不错的LED图文编辑软件,是由上海仰邦科技开发的一款软件,该软件具备非常专业的图文控制器编辑功能,还拥有非常丰富的节目管理功能。ledshowtw2013还是一款强大的素材编辑工具,可以进行高效的通讯数据压缩,还有新颖的选材魔幻边框,同时具备先进的背景叠加技术,便捷的文字动画编辑。软件功能非常齐全,是一款非常不错的软件,有需要的朋友快来下载吧!


使用教程

1、由于软件一开始是英文版,我们将语言设置为简体中文吧,点击language选择SimplifiedChinese,就好了。

2、设置屏参
⑴ RS232串口连接:
请确认BX控制器RS232串口通讯连接为2.3.5 PIN直连线!

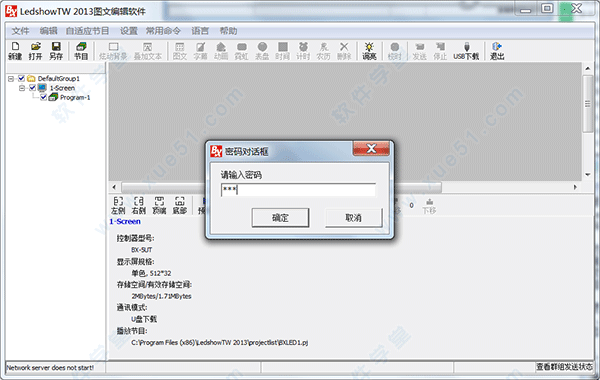

⑵ 设置屏参密码:

◆输入888将进入高级管理员模式,可以进行扫描方式设置,来完成显示屏出厂前调试。
◆输入168将进入普通用户模式,不能进行扫描方式设置,避免终端用户操作错误造成显示屏异常。
⑶ 扫描方式设置:
◆在扫描方式设置过程中,如果屏幕显示为乱码或者黑屏,一般就是扫描方式没有设置正确!通常:
◆户外P10单元板设置为:4扫2.8的扫描方式;
◆户外P16单元板设置:4扫2.9的扫描方式;
◆室内单元板为16扫直行走线;
⑷ 数据极性和OE极性:
◆根据不同单元板来设置。如果整屏全亮,应将数据极性取反(选择另一选项即可);
◆如果字体暗淡,一般是OE极性反了,同样选择另一选项即可。但对于BX-3T/4A1/4A2/4A3/4A/4AQ/4M1/4M/4MC,不仅要在PC软件上正确选择OE极性,同时必须在LED控制器上对应地正确完成OE极性跳线器选择;
3. 超长显示屏后面出现闪点
◆对于超长显示屏,如果屏幕后面出现闪点,可以选择两种方法解决:
方法①:降低扫描点频。扫描点频越低,信号级联传输能力越强,相对来讲传输就能更长一些。但降低点频的同时会降低帧频,严重时会造成显示画面闪动。
方法②:把给单元板供电的开关电源输出电压适当调高,将明显改善信号级联传输能力。
◆对于BX-4A和BX-4M系列,我们设计上采用了很好的级联优化算法,一般情况下,在各种不同规格、不同品质的单元板上,都能够保证信号的级联传输能力在3200点以上。品质较好的单元板可以级联传输达到4800点。
