调取的 DDR3 控制器给用户端预留了接口，用于实现对该 IP 核的控制，本篇介绍一下 DDR3 IP核写。
在生成 DDR3 IP 核的界面中，可以找到 User Guide 手册，DDR3 的使用将围绕这个手册来展开。
一、接口框图
打开 User Guide 第 90 页，可以看到 DDR3 IP 核的接口框图如下所示。可以看到，中间部分就是我们调取的 DDR3 IP 核，它预留了两组总线，右边一组直接绑定在 DDR3 芯片端口，其总线信号名称均以 ddr 开头，这部分总线只需要在 top 层设为端口即可，无需自己写代码控制。而左边一组则是留给用户端逻辑，其总线信号名称多以 app 开头，这些信号则需我们自己来编写实现。
二、总线详解
对于 User Interface用户端逻辑信号， User Guide 第92页里有个汇总表，我们简单翻译一下。
1、命令总线（表格红色部分），其时序图如下所示。
2、写总线（表格黄色部分），其时序图如下所示。共有 3 种传输模式。模式 1 指的是命令和数据同时发送到 IP 核，模式 2 指的是数据提前于命令发送到 IP 核，模式 3 指的是数据落后于命令发送到 IP 核。模式 1 和 2 均可稳定传输，而模式 3 必须满足一个条件，即数据落后命令的时间不能超过两个时钟周期。一般来说，模式 2 比较常用，时序设计相对容易。
关于 app_wdf_end 信号，该信号表示：当前突发写的最后一个数据。我们此次 DDR3 IP 核的突发长度为 8 ，1 个的长度是 16bit。本次 DDR3 IP 核调取时，我们选取的 “物理层 - 用户端” 的速率为 4：1，每次发送的有效数据为 128 bit，app_wdf_data 本就是128 bit的，因此 1 次突发写就完成了数据的写入，app_wdf_end 和 app_wdf_en 时序上同步了。
而如果选取的 “物理层 - 用户端” 的速率为 2：1，那每次发送的有效数据为 64 bit，app_wdf_data 本是128 bit的，因此需要 2 次突发才能完成数据的写入，app_wdf_end 就看得更清楚了。
3、读总线（表格黄色部分）
见下一篇博客。
4、其他总线（表格白色部分）
本次设计没有使用到，不作讲解。

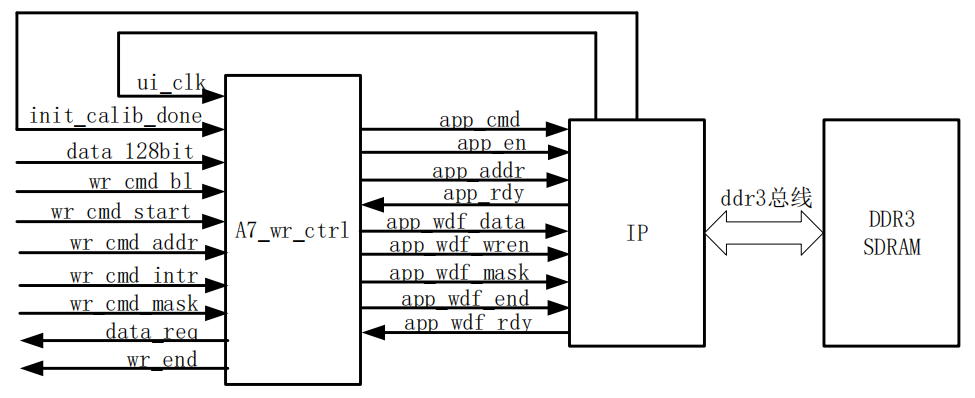

三、写控制模块设计
本次设计均学自《威三学院FPGA教程》，具体代码就不贴了。
调试 Modelsim 小技巧：在sim --- sim_1 --- behav --- modelsim中打开 top_ddr3_hdmi_tb_compile.do 文件，将最后一句 quit -force 删除掉，即可不关闭 Modelsim 调试仿真。
参考资料：威三学院FPGA教程
