VLAN
1、LAN表示Local Area NetWork,本地局域网，通常使用Hub和Switch来连接LAN中的计算机。或者说，在同一个Hub和Switch的计算机，都在同一个LAN中。
2、一个LAN表示一个广播域，含义是：LAN中的所有成员都会收到任意一个成员发出的广播包。
3、VLAN表示Virtual LAN。
一个带有VLAN功能的switch能够将自己的端口划分成多个LAN。
4、计算机发出的广播包可以被同一个LAN中其他计算机收到，位于其他LAN的计算机则无法收到。
简而言之：VLAN将一个交换机划分成多个交换机，限制广播范围，在二层上将计算机隔离到不同的VLAN中。
例如：
有两组机器A组和B组，如果想配置成A组的机器可以相互访问，B组中的机器也可以相互访问，但是A和B中的机器无法相互访问。
解决方案：
a、使用两个交换机，A和B分别连接一个交换机
b、使用一个带VLAN功能的交换机，将A和B的机器分别存放到不同的VLAN中。
注意：VLAN的隔离是二层上的隔离，A和B无法相互访问指的是二层广播包（比如arp）无法跨越VLAN的边界。但三层上（比如IP）是可以通过路由器让A和B互通的。

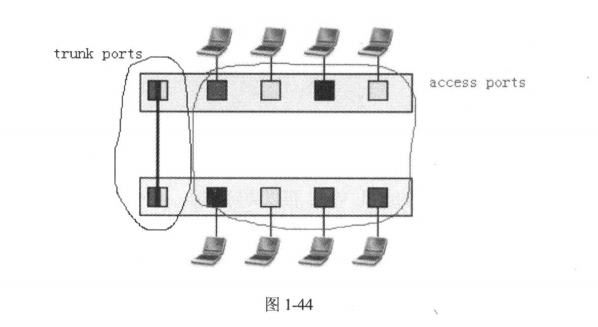

5、现今的交换机几乎都支持VLAN。通常交换机的端口有两种配置模式：Access和Trunk.如下图：
Access口：
这些端口被打上VLAN的标签，表示属于哪个VLAN；
不同的VLAN用VLANID来区分，VLANID的范围是1-4096；
Access口都是直接与计算机网卡相连的，这样从该网卡出来的数据包流入Access口后，就会被打上所在VLAN的标签。
Access口只能属于一个VLAN。
Trunk口：
假设有两个交换机A和B.
A上有VLAN1(A).VLAN2(B).VLAN3©;B上也有VLAN1,VLAN2，VLAN3。
A组和B组上相同的VLAN之间如何能够通信呢？办法是将A和B连起来，而且连接A和B的端口允许VLAN1、2、3三个VLAN的数据都能够通过。这样的端口就是Trunk口。
而VLAN1,2,3的数据包在通过·Trunk口到达对方交换机的过程中始终带着自己的VLAN标签。

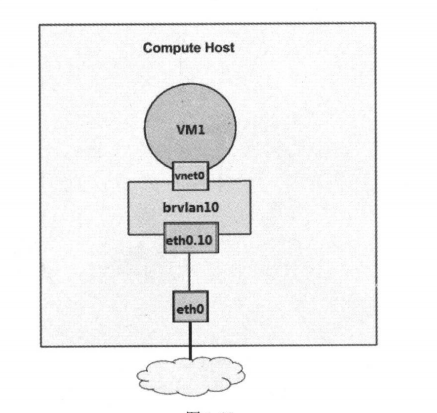

6、KVM下如何实现VLAN：如下图：
eth0是宿主机的物理网卡，有一个命名为eht0.10的子设备与之相连。
eth0.10就是VLAN设备了，其VLANID就是VLAN10.
eth0.10挂在命名为brvlan10的Linux Bridge上，虚机VM1的虚拟网卡vent0也挂在brvlan10上。
这么做的效果是：
宿主机用软件实现了了一个交换机（虚拟的），上面定义了一个VLAN10.
ent0.10,brvlan10和vnet0都分别接到了VLAN10的Access口上。而eth0就是一个Trunk口。
VM1通过vnet0发出的数据包会被打上VLAN10的标签。
eth0.10的作用是：定义了VLAN10.
brvlan10作用是：Bridge上的其他网络设备自动加入到VLAN10中。

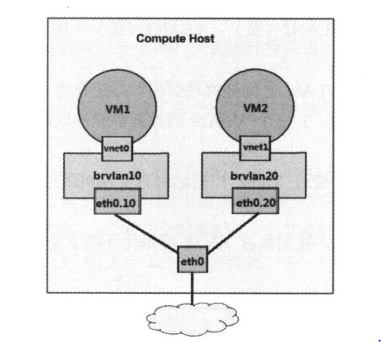

增加一个VLAN20，如下图：
这样虚拟交换机就有两个VLAN了，VM1和VM2分别属于VLAN10和VLAN20。
对于新创建的虚机，只需要将其他网卡放入相应的Bridge，就能控制其所属的VLAN。
VLAN设备总是以母子关系出现，母子设备之间是一对多的关系。
一个母设备（eth0）可以有多个子设备(eth0.10,eth0.20…),而一个子设备只有一个母设备。

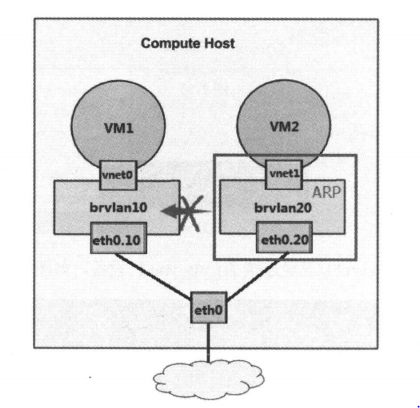

7、VM1和VM2是ping不通的。
有原因是：
1、VM2向VM1发ping包之前，须知道VM1的IP 192.168.100.10所对应的MAC地址。VM2会在网络上广播ARP包，作用是：询问谁知道192。168.100.10的MAC地址是多少？
2、ARP是二层协议，VLAN的隔离作用使得ARP只能在VLAN20的范围内广播，只有bevlan20和eth0.20能收到，VLAN10里的设备收不到。VM1无法应答VM2发出的ARP包。
3、VM2拿不到VM1vnet0的MAC地址，也就ping不到VM1.
8、Linux Bridge+VLAN=虚拟交换机
a、物理交换机存在多个VLAN，每个VLAN拥有多个端口。
同一个VLAN端口之间可以交换转发，不同VLAN端口之间隔离。所以交换机包含两层功能：交换与隔离。
b、Linux的VLAN设备实现的是隔离功能，但没有交换功能。
一个VLAN母设备（eth0）不能拥有两个相同ID的VLAN子设备，因此也就不可能出现数据交换情况。
c、Linux Bridge专门实现交换。
将同一个VLAN的子设备都挂载到一个Bridge上，设备之间就可以交换数据。
总结：
Linux Bridge加上VLAN在功能上完全模拟现实世界里的二层交换机。
eth0相当于虚拟交换机上的trunk口，允许VLAN10和VLAN20的数据通过。
eth0.10,vnet0和brvlan10都可以看作vlan10的Access口。
eth0.20,vnet1和brvlan20都可以看作vlan20的Access口。
