姓名：聂戴成
班级：计算1811
学号：201821121012
1 实验目的
- 理解RIP路由表的建立与更新
- 感受RIP坏消息传得慢
2 实验内容
使用Packet Tracer，正确配置网络参数，使用命令查看和分析RIP路由信息。
2-1建立网络拓扑结构
2-2配置参数

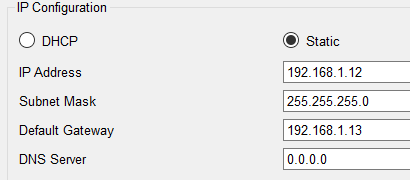

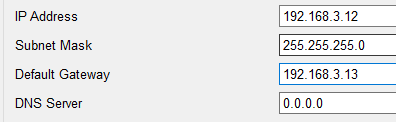

PC端
对R1路由器参数进行配置

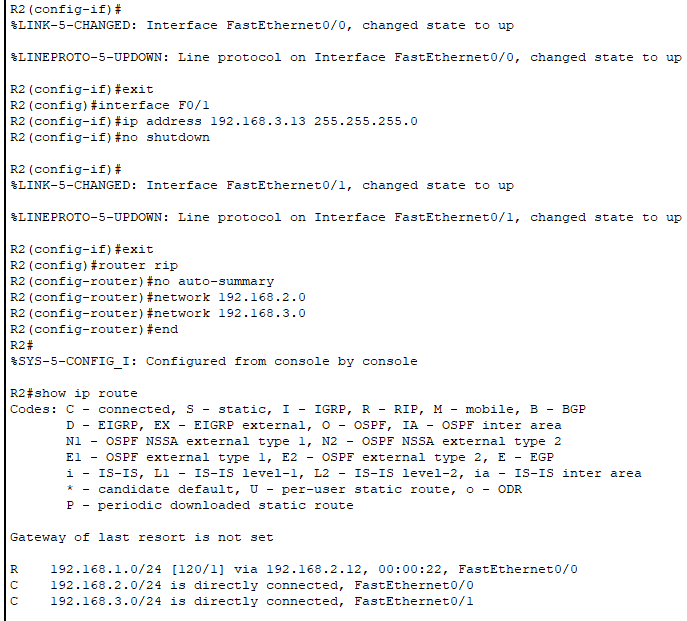

对R2路由器进行配置
分析RIP路由信息
2-3测试网络连通性

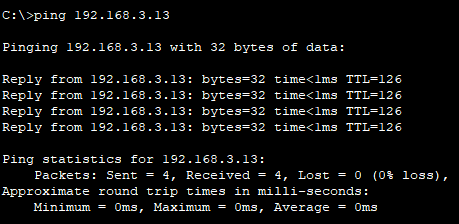

在PC1，ping PC2,测试整条链路的连通性，给出截图：
2-4 理解RIP路由表建立和更新

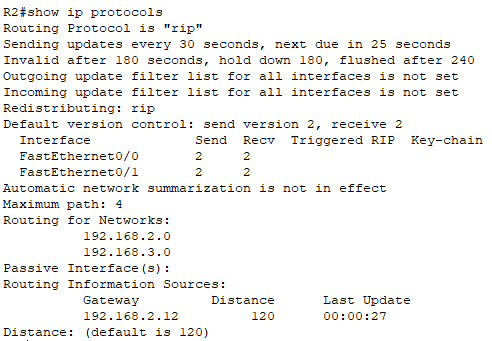

- 查看路由过程的信息show ip protocols
FastEthernet0/0 2 2 ：FastEthernet0/0发送和接受的版本为2
FastEthernet0/1 2 2 ：FastEthernet0/1发送和接受的版本为2
Routing Protocol is "rip"：指路由协议为RIP协议

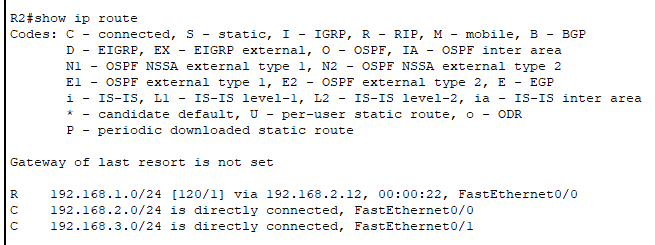

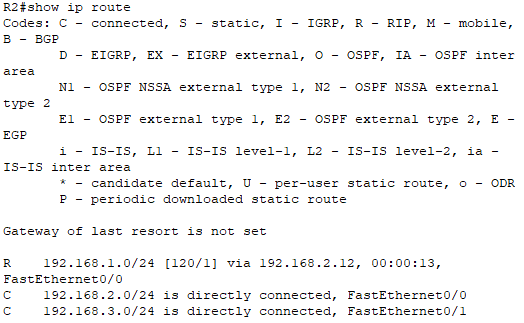

查看路由表show ip route
C 192.168.2.0/24 is directly connected, FastEthernet0/0：192.168.2.0是直连网段，24是255.255.255.0的缩写，要转发数据包到192.168.2.0网段，通过 Fastethernet0/0接口转发。
R 192.168.1.0/24 [120/1] via 192.168.2.90, 00:00:00, FastEthernet0/0：192.168.1.0/24是目标网络，[120/1]是管理距离及跳数，192.168.2.90是下一跳的IP地址，00:00:00是等待更新 的时间.

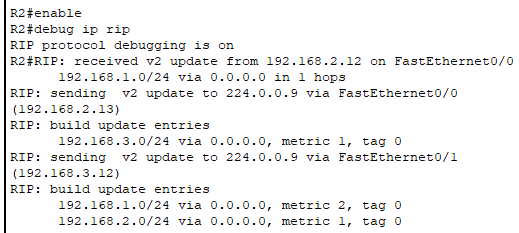

查看RIP发送和接收报文debug ip rip
3. 理解RIP消息传得慢

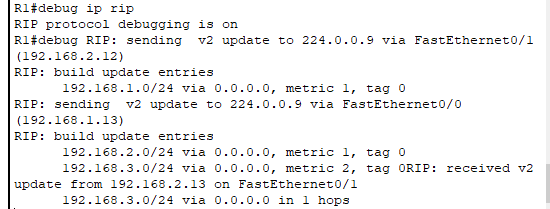

通过命令shutdown关闭R1接口G0/0。在R1查看RIP路由更新信息debug ip rip，并简要（不需要每一步都分析）分析R1的路由表是如何再次收敛的。
分析：
RIP路由R0每三十秒发送路由更新包进行更新。因而R1要30秒后才告诉R2，但R2先一步告诉了R1，这样R1跳数增加变为3。R2看到R1到C的距离为3，R2由此认为自己经过R1到C，因而变4，这样循环直到收敛到16，最后才知道是无法到达的。
