OSPF特殊区域Total Stub配置

OSPF 路由协议是一种典型的链路状态(Link-state)的路由协议，一般用于同一个路由域内。在一个 OSPF 区域中只能有一个骨干区域,可以有多个非骨干区域,骨干区域的区域号为0。各非骨干区域间是不可以交换信息的，他们只有与骨干区域相连，通过骨干区域相互交换信息。非骨干区域和骨干区域之间相连的路由叫边界路由。完全末梢区域将它从路由协议重分布到OSPF 的路由条目及区域间学习到的路由全部替换为默认路由指向骨干区域。骨干区域和非骨干区域的划分，大大降低了区域内工作路由的负担。

（1）完全末梢区域是一种更加经济的末梢区域，它不接受类型3(Summary LSA)、4(Summary ASB LSA)、5(External LSA)的LSA，路由器也会把去往外部的信息采用缺省路由0.0.0.0发送出去。

（2）五种常见的LAS：

1.Router LSA、

2.Network LSA、

3.Summary LSA、

4.Summary ASB LSA、

5.External LSA

(3)Router LSA：

仅在本区域内传播不能穿越ABR(区域边界路由器);

每台属于一个区域的路由器都会基于该区域通告一条1类LSA。

一、实验名称

OSPF特殊区域Toal STUB配置

二、知识准备

（1）掌握了OSPF动态路由的工作原理。

（2）掌握了OSPF特殊区域的概念、分类和特殊用途。

二、实验目的

1、掌握路由器中OSPF特殊区域STUB区域的基本配置方法。

四、实验内容

1、完成中兴1800路由器OSPF特殊区域Toal STUB区域的基本配置和结果验证。

五、实验过程

（1）实验任务说明

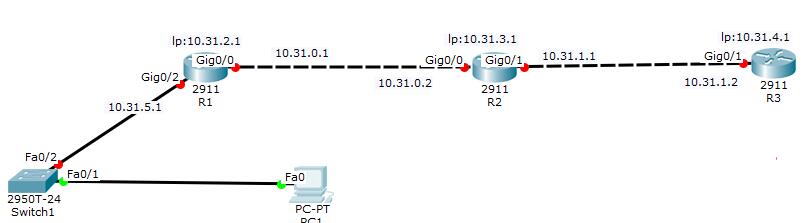

1、在路由器R1、R2，R3上运行OSPF协议，且将R1的loopback1与gei-2/6接口划分在Area 0中，其余接口选择重分布网络，R2的loopback1与gei-2/6划分在Area 0区域，gei-2/5划分在Area 1区域，将R3的loopback1与gei-2/5划分在Area 1区域。

2、修改PC1的IP地址，验证连通性。

3、查看路由器的路由表，邻居、端口信息和OSPF数据库。

4、将Area 1 区域修改为特殊区域——TOAL STUB（完全末节区域），查看路由表，观察路由表的变化，探讨路由表变化的原因。

（2）业务配置流程图

3、实验配置过程

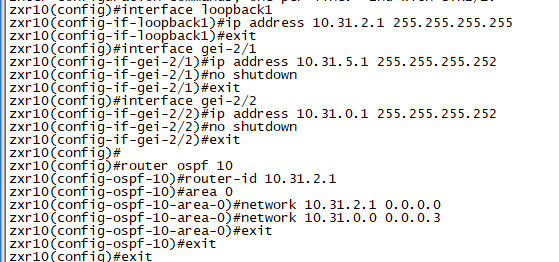

1、路由器R1的基本配置

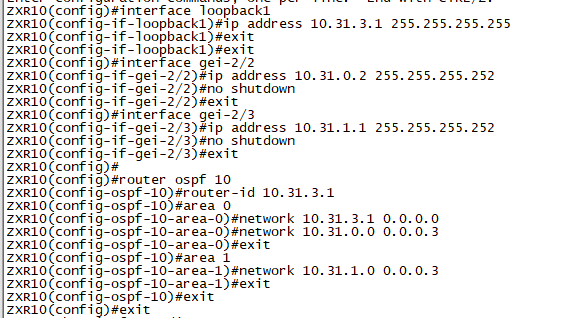

2、路由器R2的基本配置

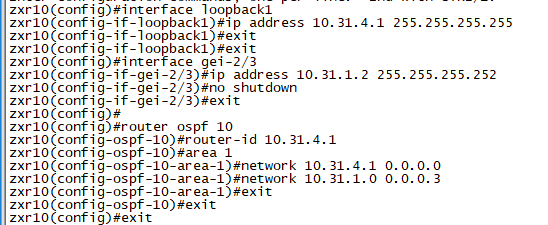

3、路由器R3的基本配置

（3）配置特殊区域

路由器R1的配置：

路由器R2的配置：

路由器R3的配置：

（4）查看和验证

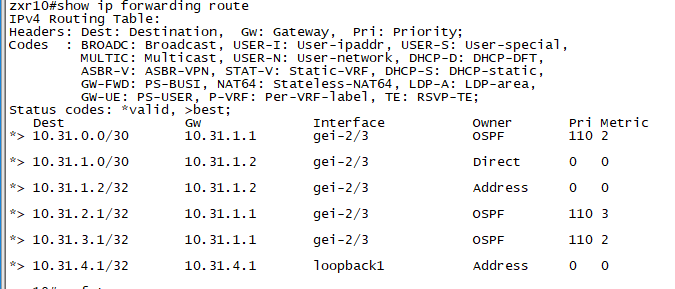

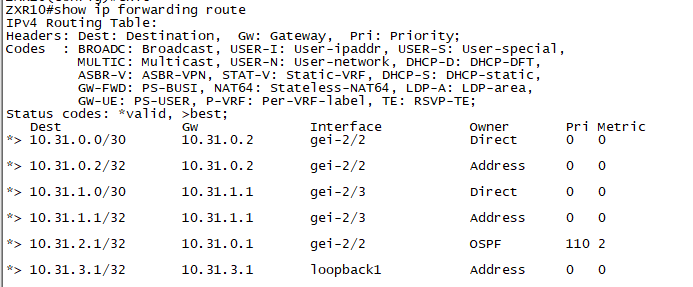

路由表对比

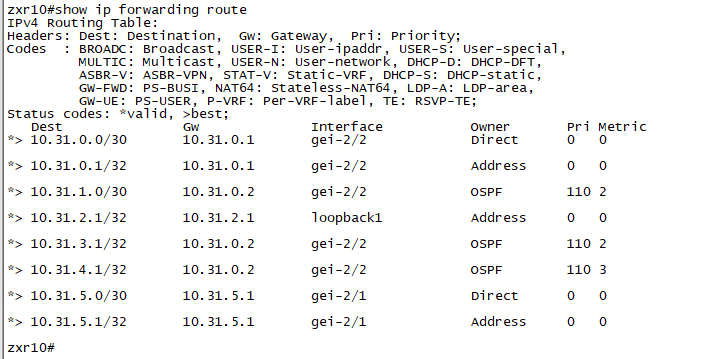

R1：

修改之前：

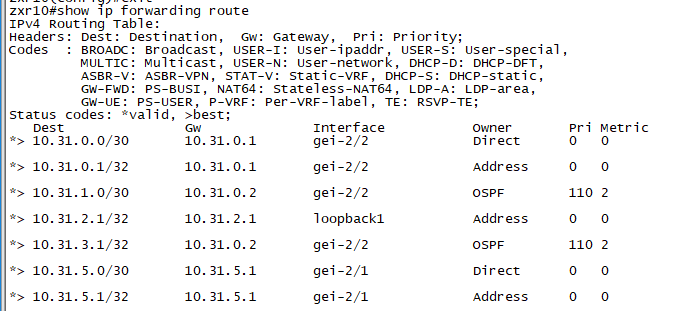

修改之后：

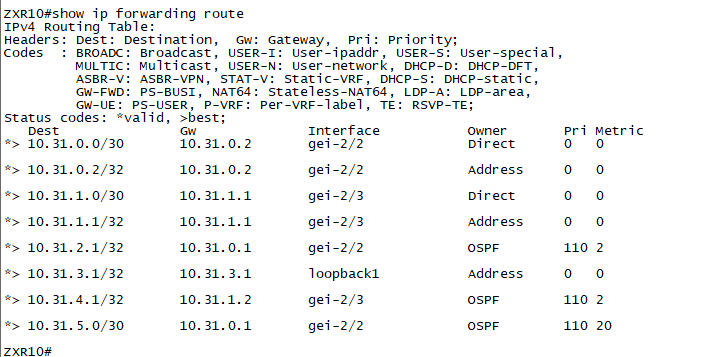

R2：

修改之前

修改之后：

R3：

修改之前：

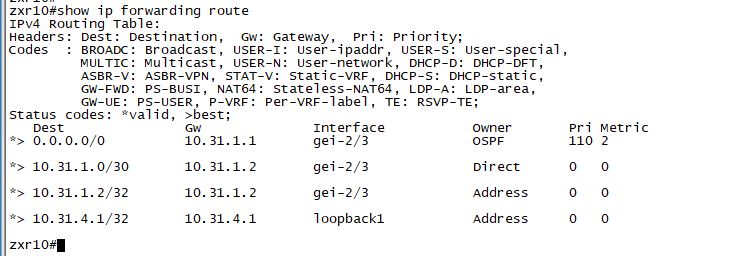

修改之后：

路由表的变化：

1、R3路由表中10.31.1.1，10.31.1.2，10.31.2.0，10.31.3.0的路由消失，添加了一条缺省路由0.0.0.0

2、新增加的缺省路由开销为2。

变化的原因：

完全末梢的作用就是：不接受类型3(Summary LSA)、4(Summary ASB LSA)、5(External LSA)的LSA，并且路由器也会把去往外部的信息采用缺省路由0.0.0.0发送出去。所以去往自治域系统外的10.21.1.1，10.21.1.2，10.21.2.0，10.21.3.0这4条路由信息消失，新增一条缺省路由，自治域系统内的路由器通过这条缺省路由来访问外部的路由器。
