第四次实验报告：使用Packet Tracer理解RIP路由协议
姓名：李冠毅 学号：201822121031 班级：计算1811
目录
- 1. 实验目的
- 2. 实验内容
- 3. 实验报告
- 4. 理解RIP消息传得慢
1 实验目的
- 理解RIP路由表的建立与更新
- 感受RIP坏消息传得慢
2 实验内容
使用Packet Tracer，正确配置网络参数，使用命令查看和分析RIP路由信息。
- 建立网络拓扑结构
- 配置参数
- 分析RIP路由信息
3. 实验报告

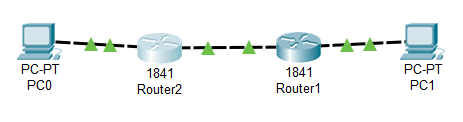

3.1 建立网络拓扑结构
3.2 配置参数
- PC0的IP地址为
192.168.1.31

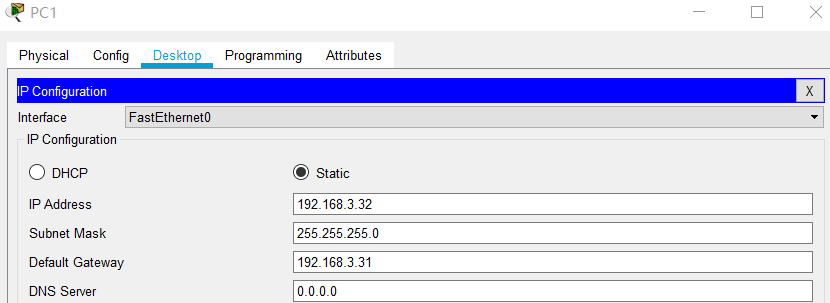

- PC1的IP地址为
192.168.3.32

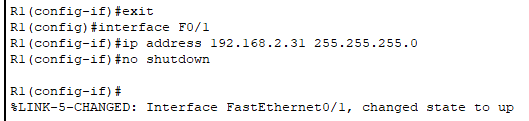

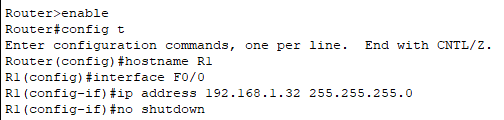

- 配置R1路由器

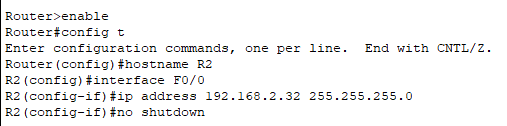

- 配置R2路由器
3.3 测试网络连通性

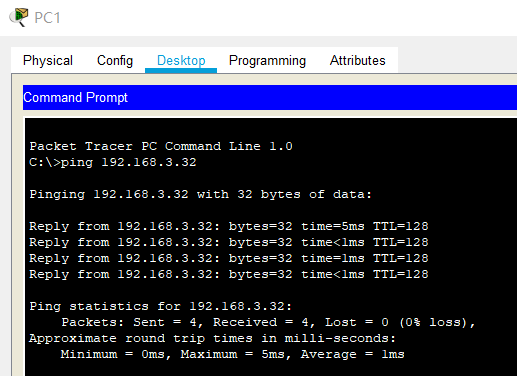

在PC1，PING PC2，测试整条链路的连通性，截图如下：
3.4 理解RIP路由表建立和更新
- 查看路由过程的信息

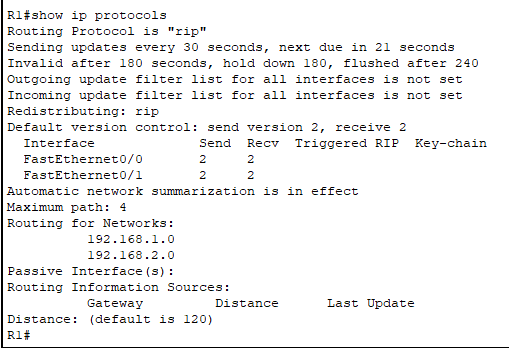

show ip protocols，如下图：
Routing Protocol is "rip"：表示 路由的协议为RIP协议。
FastEthernet0/0 2 2 ：表示 FastEthernet0/0发送版本为2和接受的版本为2，且更新的接口正确。
FastEthernet0/1 2 2 ：表示 FastEthernet0/1发送版本为2和接受的版本为2，且更新的接口正确。
Routing for Networks:
192.168.1.0
192.168.2.0 表示 路由器通告网络为192.168.1.0&192.168.2.0
Maximum path: 4：表示最大路径：4
- 查路由表
show ip route，如下图：
C 192.168.1.0/24 is directly connected, FastEthernet0/0：
192.168.1.0是直连网段，24是255.255.255.0的缩写，要转发数据包到192.168.1.0网段，通过 Fastethernet0/0接口转发。
- 查看RIP发送和接收报文

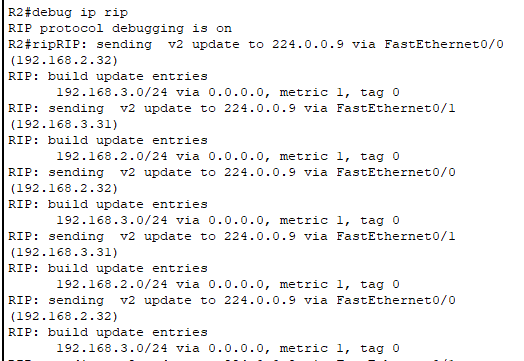

debug ip rip，如下图：
4. 理解RIP消息传得慢

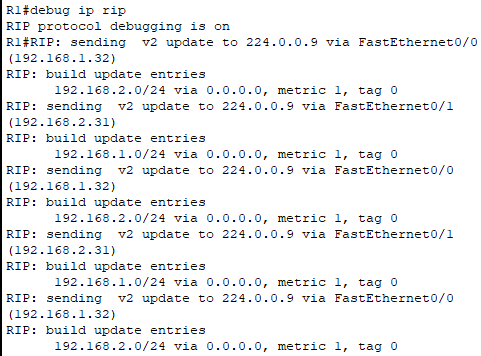

在R1查看RIP路由更新信息debug ip rip，并简要分析R1的路由表是如何再次收敛的。
分析：
当网路故障时，数据传输变得很慢才能到达所有路由器。R0路由器每隔30秒做一次更新，发送路由更新包告诉别的客户端R0失去与PC0的连接路径。然后RIP的最大跳技术为15，16跳则表示不可达。最终R0&R1完成收敛。
