LM75A温度传感器驱动程序

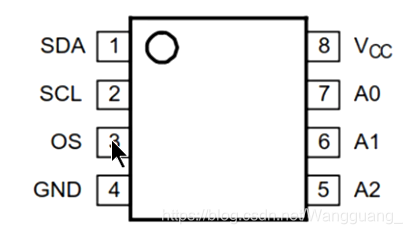

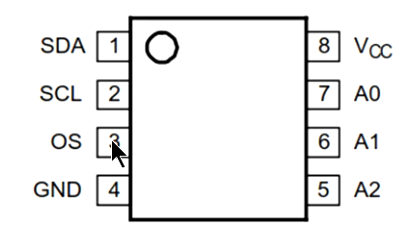

LM75A的接口定义图

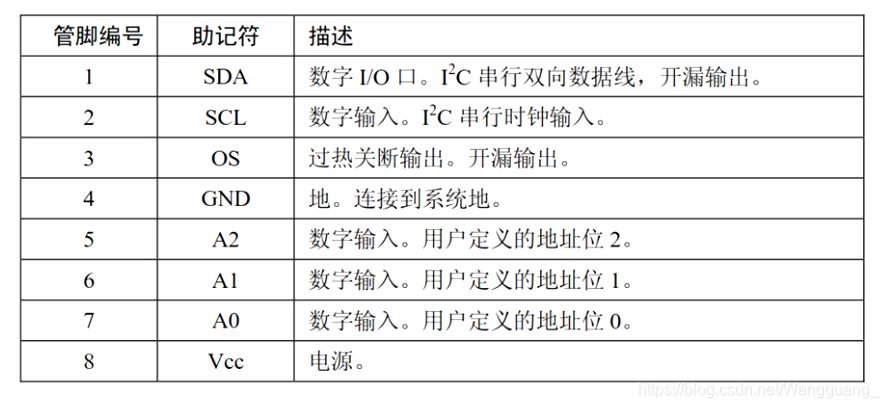

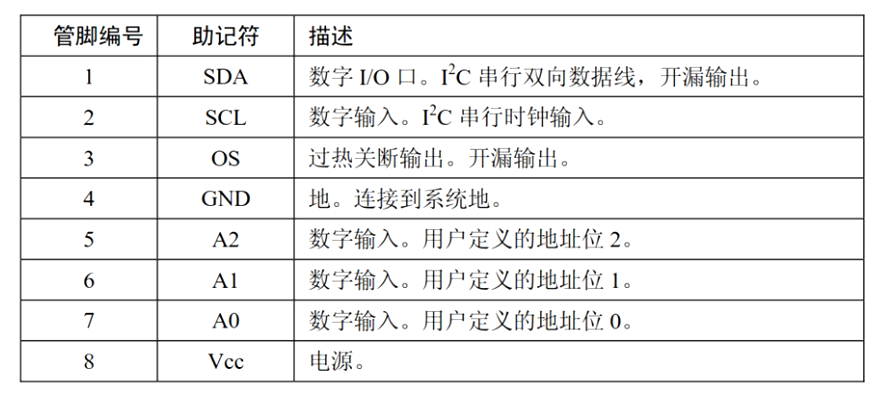

接口说明

从地址表（多个LM75A芯片连接到I2C的逻辑地址）

LM75A 在 I2C 总线的从地址的一部分由应用到器件地址管脚 A2、A1 和 A0 的逻辑来定义

通过改变A0、A1、A2的值，可在I2C总线上最多连接8个LM75A芯片而不发生地址冲突

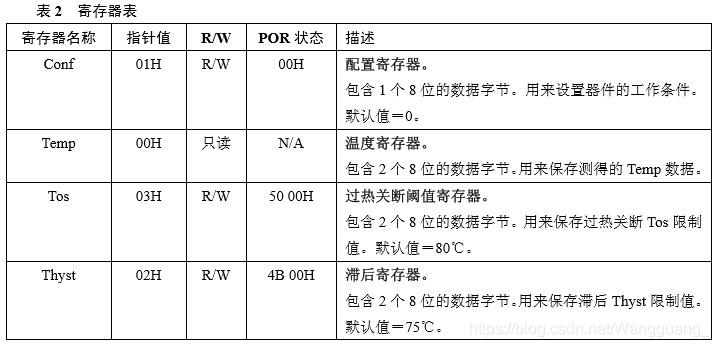

寄存器列表

除了指针寄存器外，LM75A还包括四个数据寄存器

温度寄存器Temp

Temp 寄存器存放着每次 A/D 转换测得的或监控到的数字结果。它是一个只读寄存器

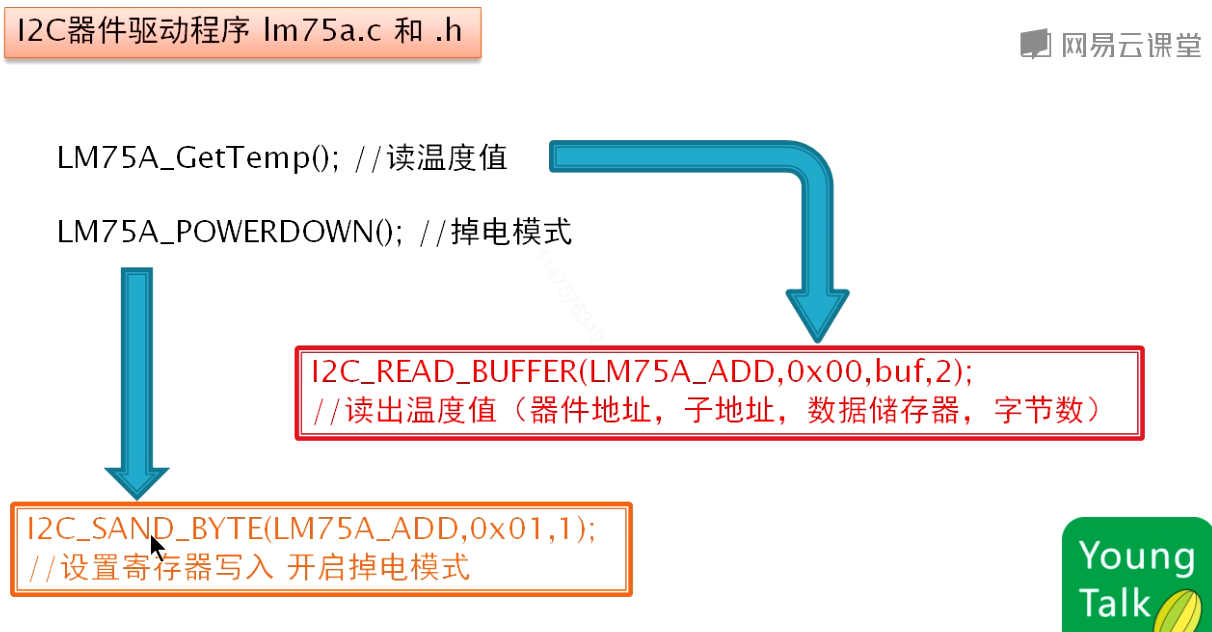

LM75A驱动包含了两个函数

LM75A_POWERDOWN( )函数如下

//LM75进入掉电模式，再次调用LM75A_GetTemp();即可正常工作
//建议只在需要低功耗情况下使用
void LM75A_POWERDOWN(void){//
    I2C_SAND_BYTE(LM75A_ADD,0x01,1); //
}

LM75A_GetTemp( )函数如下

void LM75A_GetTemp(u8 *Tempbuffer){
    u8 buf[2]; //温度值储存
    u8 t=0,a=0;
    I2C_READ_BUFFER(LM75A_ADD,0x00,buf,2); //读出温度值（器件地址，子地址，数据储存器，字节数）
	t = buf[0]; //处理温度整数部分，0~125度
	*Tempbuffer = 0; //温度值为正值
	if(t & 0x80){ //判断温度是否是负（MSB表示温度符号）
		*Tempbuffer = 1; //温度值为负值
		t = ~t; t++; //计算补码（原码取反后加1）
	}
	if(t & 0x01){ a=a+1; } //从高到低按位加入温度积加值（0~125）
	if(t & 0x02){ a=a+2; }
	if(t & 0x04){ a=a+4; }
	if(t & 0x08){ a=a+8; }
	if(t & 0x10){ a=a+16; }
	if(t & 0x20){ a=a+32; }
	if(t & 0x40){ a=a+64; }
	Tempbuffer++;
	*Tempbuffer = a;
	a = 0;
	t = buf[1]; //处理小数部分，取0.125精度的前2位（12、25、37、50、62、75、87）
	if(t & 0x20){ a=a+12; }
	if(t & 0x40){ a=a+25; }
	if(t & 0x80){ a=a+50; }
	Tempbuffer++;
	*Tempbuffer = a;
}

通过程序可知，在该函数中，通过调用I2C_READ_BUFFER( )函数读出温度值，然后将温度值存放到Tempbuffer中

查看i2c.c文件得到I2C_READ_BUFFER( )详细函数说明如下

void I2C_READ_BUFFER(u8 SlaveAddr,u8 readAddr,u8* pBuffer,u16 NumByteToRead){ //I2C读取数据串（器件地址，寄存器，内部地址，数量）
	while(I2C_GetFlagStatus(I2C1,I2C_FLAG_BUSY));
	I2C_GenerateSTART(I2C1,ENABLE);//开启信号
	while(!I2C_CheckEvent(I2C1,I2C_EVENT_MASTER_MODE_SELECT));	//清除 EV5
	I2C_Send7bitAddress(I2C1,SlaveAddr, I2C_Direction_Transmitter); //写入器件地址
	while(!I2C_CheckEvent(I2C1,I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED));//清除 EV6
	I2C_Cmd(I2C1,ENABLE);
	I2C_SendData(I2C1,readAddr); //发送读的地址
	while(!I2C_CheckEvent(I2C1,I2C_EVENT_MASTER_BYTE_TRANSMITTED)); //清除 EV8
	I2C_GenerateSTART(I2C1,ENABLE); //开启信号
	while(!I2C_CheckEvent(I2C1,I2C_EVENT_MASTER_MODE_SELECT)); //清除 EV5
	I2C_Send7bitAddress(I2C1,SlaveAddr,I2C_Direction_Receiver); //将器件地址传出，主机为读
	while(!I2C_CheckEvent(I2C1,I2C_EVENT_MASTER_RECEIVER_MODE_SELECTED)); //清除EV6
	while(NumByteToRead){
		if(NumByteToRead == 1){ //只剩下最后一个数据时进入 if 语句
			I2C_AcknowledgeConfig(I2C1,DISABLE); //最后有一个数据时关闭应答位
			I2C_GenerateSTOP(I2C1,ENABLE);	//最后一个数据时使能停止位
		}
		if(I2C_CheckEvent(I2C1,I2C_EVENT_MASTER_BYTE_RECEIVED)){ //读取数据
			*pBuffer = I2C_ReceiveData(I2C1);//调用库函数将数据取出到 pBuffer
			pBuffer++; //指针移位
			NumByteToRead--; //字节数减 1
		}
	}
	I2C_AcknowledgeConfig(I2C1,ENABLE);
}

此函数中出现的I2C相关固件函数详细函数说明可见固件函数库

I2C_GetFlagsStatus()	检查指定的I2C标志位设置与否
I2C_GenerateSTART()	产生发送I2C*传输的开始（start）条件
I2C_CheckEvent()	检查最近一次I2C事件是否是输入的事件
I2C_Cmd()	使能或失能I2C外设
I2C_SendData()	通过外设I2C发送一个数据
I2C_AcknowledgeConfig	使能或失能指定I2C的应答功能
I2C_GenerateSTOP	产生发送I2C*传输的结束（stop）条件

来源：https://blog.csdn.net/Wangguang_/article/details/102775382
