ospf配置实例

ospf

OSPF 开放式最短路径优先协议
目前使用范围最广泛的IGP协议；无类别链路状态路由协议；
OSPF协议最大的缺点，在于基于拓扑收敛产生巨大的更新量；
故设计者在设计ospf协议过程中，使用了很多的机制来减少更新量-----结构的部署
1、区域划分—单区域内传递拓扑用于每台路由器本地计算到达所有未知网段的最短路径区域间传递计算完成后的路由条目信息
2、合理的IP地址规划—一个区域可以汇总成一个网段为最佳
3、特殊区域
4、30min周期的更新

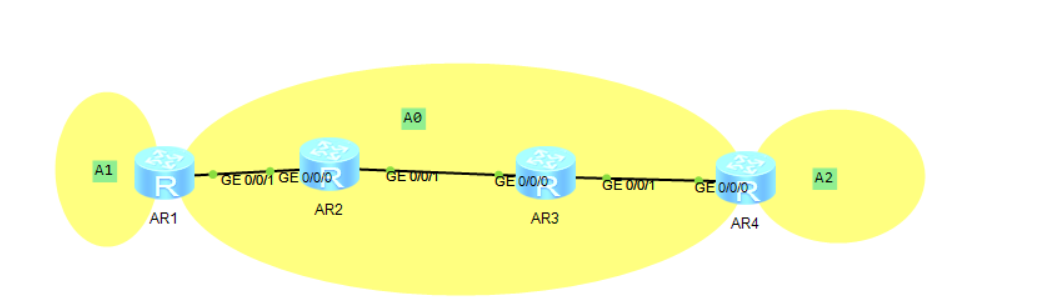

实验拓扑如下所示

在这里插入图片描述 R1:
interface GigabitEthernet0/0/1
ip address 12.1.1.1 255.255.255.0
interface LoopBack0
ip address 1.1.1.1 255.255.255.0
ospf 1 router-id 1.1.1.1
area 0.0.0.0 在区域0宣告
network 12.1.1.1 0.0.0.0
area 0.0.0.1 在区域1宣告
network 1.1.1.1 0.0.0.0
R2:
interface GigabitEthernet0/0/0
ip address 12.1.1.2 255.255.255.0
interface GigabitEthernet0/0/1
ip address 23.1.1.2 255.255.255.0
ospf 1 router-id 2.2.2.2
area 0.0.0.0
network 0.0.0.0 255.255.255.255 宣告本地所有接口
R3:
interface GigabitEthernet0/0/0
ip address 23.1.1.3 255.255.255.0

interface GigabitEthernet0/0/1
ip address 34.1.1.3 255.255.255.0
ospf 1 router-id 3.3.3.3
area 0.0.0.0
network 0.0.0.0 255.255.255.255
R4:
interface GigabitEthernet0/0/0
ip address 34.1.1.4 255.255.255.0
interface LoopBack0
ip address 4.4.4.4 255.255.255.0
ospf 1 router-id 4.4.4.4
area 0.0.0.0
network 34.1.1.4 0.0.0.0
area 0.0.0.2
network 4.4.4.4 0.0.0.0
