HC_RS04驱动程序STM32F4

HC-RS04

在这里插入图片描述

超声波测距模块引脚
VCC GND Trig （类似于启动开关） Echo(产生高电平引脚）

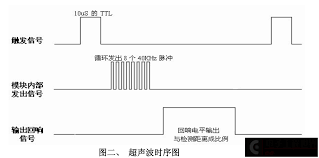

工作原理

Trig 产生从低到高10US左右的高电平
内部模块发出一系列方波
Echo 产生一个高电平高电平长度与距离有关

距离（CM）= 高电平时间（us)/58

程序

链接：https://pan.baidu.com/s/1Te141GM42nvREAfHd8uTyQ
提取码：be03
我用的是正点原子STM32F407
程序主要用到输入捕获知识主要捕获Echo高电平的时间
部分程序

void TIM5_CH1_Cap_Init(u32 arr,u16 psc)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
	NVIC_InitTypeDef NVIC_InitStructure;


	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM5,ENABLE);  	//TIM5时钟使能
	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE); 	//使能PORTA时钟

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0; //GPIOA0
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;//复用功能
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;	//速度100MHz
	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; //推挽复用输出
	GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_DOWN; //下拉
	GPIO_Init(GPIOA,&GPIO_InitStructure); //初始化PA0

	GPIO_PinAFConfig(GPIOA,GPIO_PinSource0,GPIO_AF_TIM5); //PA0复用位定时器5

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4; //GPIOA4
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;//复用功能
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;	//速度100MHz
	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; //推挽复用输出
	GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_DOWN; //下拉
	GPIO_Init(GPIOA,&GPIO_InitStructure); //初始化PA0


	TIM_TimeBaseStructure.TIM_Prescaler=psc;  //定时器分频
	TIM_TimeBaseStructure.TIM_CounterMode=TIM_CounterMode_Up; //向上计数模式
	TIM_TimeBaseStructure.TIM_Period=arr;   //自动重装载值
	TIM_TimeBaseStructure.TIM_ClockDivision=TIM_CKD_DIV1;

	TIM_TimeBaseInit(TIM5,&TIM_TimeBaseStructure);


	//初始化TIM5输入捕获参数
	TIM5_ICInitStructure.TIM_Channel = TIM_Channel_1; //CC1S=01 	选择输入端 IC1映射到TI1上
  TIM5_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Rising;	//上升沿捕获
  TIM5_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI; //映射到TI1上
  TIM5_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1;	 //配置输入分频,不分频
  TIM5_ICInitStructure.TIM_ICFilter = 0x01;//IC1F=0000 配置输入滤波器 不滤波
  TIM_ICInit(TIM5, &TIM5_ICInitStructure);

	TIM_ITConfig(TIM5,TIM_IT_Update|TIM_IT_CC1,ENABLE);//允许更新中断 ,允许CC1IE捕获中断

  TIM_Cmd(TIM5,ENABLE ); 	//使能定时器5


  NVIC_InitStructure.NVIC_IRQChannel = TIM5_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=2;//抢占优先级3
	NVIC_InitStructure.NVIC_IRQChannelSubPriority =0;		//子优先级3
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;			//IRQ通道使能
	NVIC_Init(&NVIC_InitStructure);	//根据指定的参数初始化VIC寄存器、


}

u32 TPAD_Get_Val()
{
		long long temp=0;
		u32 dis=0;
		TT=1;
		delay_us(30);
		TT=0;
 		if(TIM5CH1_CAPTURE_STA&0X80)        //成功捕获到了一次高电平
		{
			temp=TIM5CH1_CAPTURE_STA&0X3F;
			temp*=0XFFFFFFFF;		 		         //溢出时间总和
			temp+=TIM5CH1_CAPTURE_VAL;		   //得到总的高电平时间
			dis=temp/58;
			TIM5CH1_CAPTURE_STA=0;			     //开启下一次捕获
		}
		delay_ms(30);
		return dis;
}

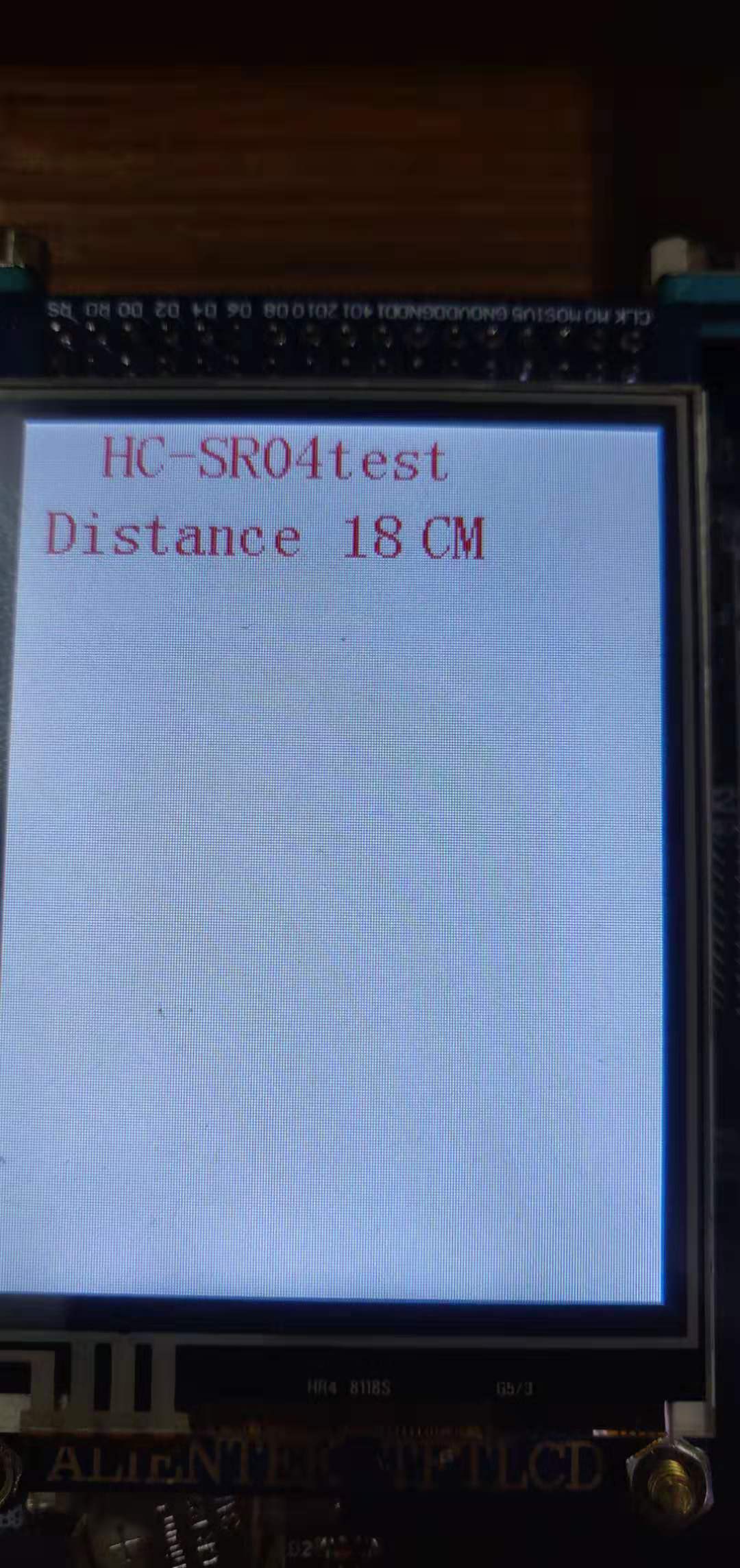

在这里插入图片描述

如果写的不对的地方欢迎大家指出来，共同进步。
