-----此实验使用1台路由器 （AR2220）和1台交换机（S3700）及2台PC机利用单臂路由的方式实现VLAN间的互通----
1. 互通的配置需求简述
① 在路由器与交换机相连的接口上创建子接口
② 封装VLAN
③ 配置子接口的IP地址及掩码
④ 使能子接口的ARP广播功能
2. 拓扑图及相关信息
注1： vlan2-E2（A）中的“ A ”是指E1的接口类型为 access，同理，“ T ” 则为 trunk
注2： E1不属于其他VLAN，则默认在VLAN1中
3. LSW1 的配置
< Huawei> sy
[Huawei] sy LSW1
[LSW1] vlan batch 2 3 //批量创建 VLAN2 VLAN3
[LSW1] int e0/0/2
[LSW1-Ethernet0/0/2] port link-type access
[LSW1-Ethernet0/0/2] port default vlan 2
[LSW1-Ethernet0/0/2] int e0/0/3
[LSW1-Ethernet0/0/3] port link-type access //将端口类型设置为access
[LSW1-Ethernet0/0/3] port default vlan 3 //将端口加入到VLAN 3
[LSW1-Ethernet0/0/3] int e0/0/1
[LSW1-Ethernet0/0/1] port link-type trunk //将端口类型设置为trunk
[LSW1-Ethernet0/0/1] port trunk allow-pass vlan 2 3 //允许VLAN2 VLAN3通过
[LSW1] dis vlan
3. AR1 的配置
< Huawei> sy
[Huawei] sy AR1
[AR1] int g0/0/1.2 //创建并进入子接口
[AR1-GigabitEthernet0/0/1.2] dot1q termination vid 2 //在子接口上配置封装方式为 dot1q ，通过的报文外层 Tag 为 2
[AR1-GigabitEthernet0/0/1.2] ip address 192.168.2.1 24
[AR1-GigabitEthernet0/0/1.2] arp broadcast enable //使能ARP广播
[AR1-GigabitEthernet0/0/1.2] int g0/0/1.3
[AR1-GigabitEthernet0/0/1.3] dot1q termination vid 3
[AR1-GigabitEthernet0/0/1.3] ip address 192.168.3.1 24
[AR1-GigabitEthernet0/0/1.3] arp broadcast enable

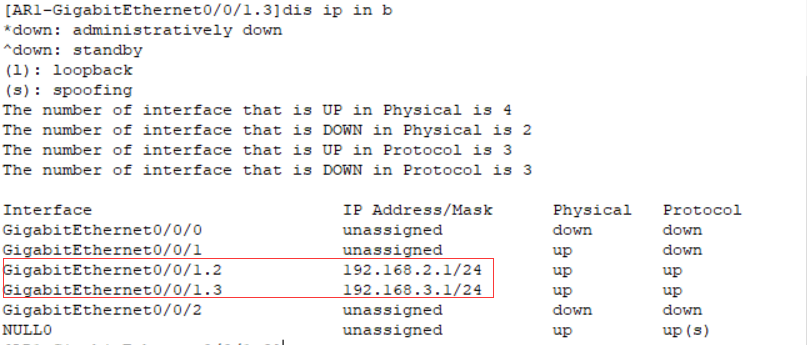

[AR1-GigabitEthernet0/0/1.3] dis ip in b
4. PC1，PC2 的配置
PC1：
IP地址： 192.168.2.6
子网掩码： 255.255.255.0
网关： 192.168.2.1
PC2：
IP地址： 192.168.3.6
子网掩码： 255.255.255.0
网关： 192.168.3.1
5. 配置验证

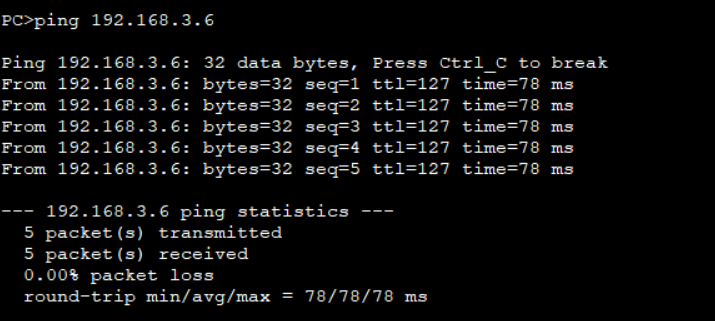

在 PC1上使用 ping 命令 目的地址为 PC2
实验完成
