OSPF路由协议

OSPF是基于链路状态算法的常用的IGP路由协议之一





OSPF基础概念

1.OSPF直接运行于IP之上,使用IP为号为89



OSPF支持以下很多显著的特点

OSPF工作原理

一.链路状态算法的路由计算

 (1)邻接关系建立。相邻的路由器会形成OSPF邻接关系。只有邻接关系建立好后,路由器之间才会交互自知道的LSA

   (2)LSDB同步。邻接关系建立好后,每个OSPF路由器会把自己的LSA通告给自己的邻居,同时接收邻居通告自己的LSA,也会把自己知道的其他路由器LSA通告给邻居。每个路由器会保存自己收到的LSA。所有的LSA的集合被叫做LSDB

 (3)SPF路由计算。LSDB同步后,每个OSPF路由器会把自己为根运算SPF算法。运算的结果是以自己为根的一颗最短路径树。

 (4)路由表生成。根据SPF输,每台路由器多能计算出各自的路由信息,并添加到路由表。

二:OSPF常见报文类型

(1)hello报文:   用于发现和维护邻居关系,,也用来选取DR和BDR

(2)DD报文(数据库的描述) :相当于书的目录, 用来传递LSA信息头部, LSA Header只占LSA的整个数据量的一小部分,这样可以减少路由器之间的协议报文流量

(3)链路状态请求(LSR)报文:两台路由器相交换过DD报文之后,知道对端路由器又那些LSA是LSDB所缺少的,这是需要发送缺少的LSA,相当于书的摘要

(4)链路状态更新(LSU)报文:用于像对端发送所有的LSA

  (5) 链路状态确认(LSACK)报文:对LSU报文进行确认



三:邻居和邻接关系的确认

(1):邻居路由器。OSPF路由器通过OSPF接口像外发送hello报文,用于发现邻居。收到hello报文的OSPF路由器会检查报文中所定义的一些参数,如果双方一至就会形成邻居关系。hello报文是使用多播发送。并且IP头的TTL为1,也就表明了邻居关系都是物理链路直接相连的路由器

(2):邻接路由器。邻接路由器形成邻居关系的基础之上进一步建立的,但形成邻居关系的双方不一定都能形成邻接关系。但是路由器在发送LSA之前必须先发现邻居并建立邻居关系,即建立邻居关系是建立在邻接关系的前提。

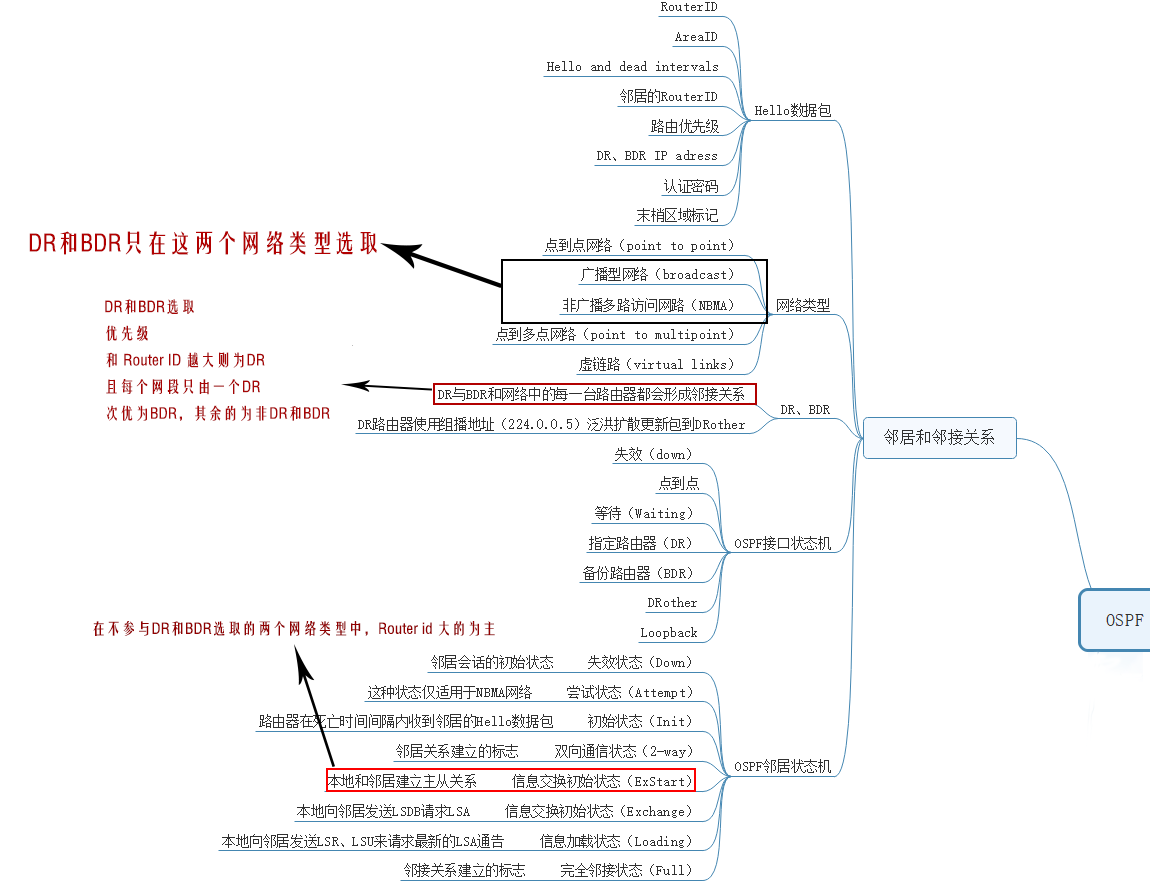

选举DR和BDR
