随着IT信息技术和移动端的发展,Html5+3D(Webgl)技术已经悄然崛起,而3D工厂厂房在数字化的今天,已经被越来越多的公司和企业应用,三维数字工厂模型的应用,加快了工厂厂房,设备,传感器、管道罐体输送、监测控制等各个环节的效率。
对工厂园区的园区、大楼、生产车间、生产设备、监控设备等进行3D建模,实现物理工厂园区到3D虚拟工厂园区的数字化、可视化的转化。使工厂生产更为流畅,减少不必要的错误和开支,节约成本。避免失误导致意外产生,并能提高操作者的熟练度,使工作效率大幅度提高。
案例背景
工厂信息化、自动化建设的不断推进,各类信息系统、自动化系统的部署与应用,使得作为产品生产的车间管理变得越来越重要,工作量越来越大,协同工作性要求越来越高,对安全性、可用性和运维管理等要求越来越高。同时,工厂生产车间采购各个生产监控设备都是由不同的厂家提供,而是随着工厂信息化、自动化、智能化建设不断演变的结果,由于缺乏统一规划等各方面的制约条件;且传统的监控系统无法很好的表达资产与资产、设备与设备之间的物理空间逻辑关系,而抽象的数据统计枯燥乏味且又让人难以理解,造成理解门槛高、学习成本高,处理事故效率低下等问题。
案例功能

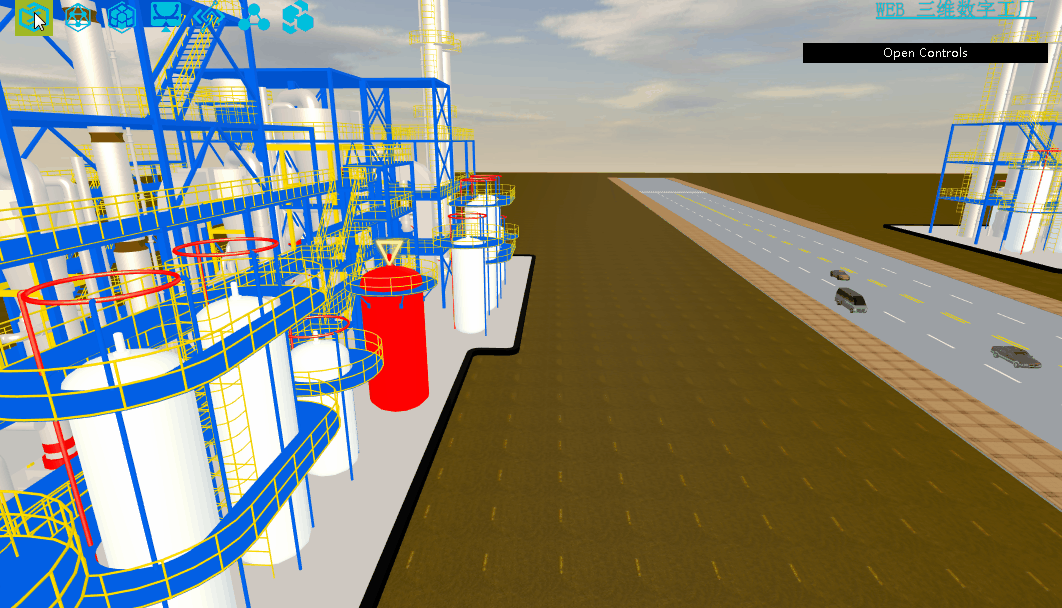

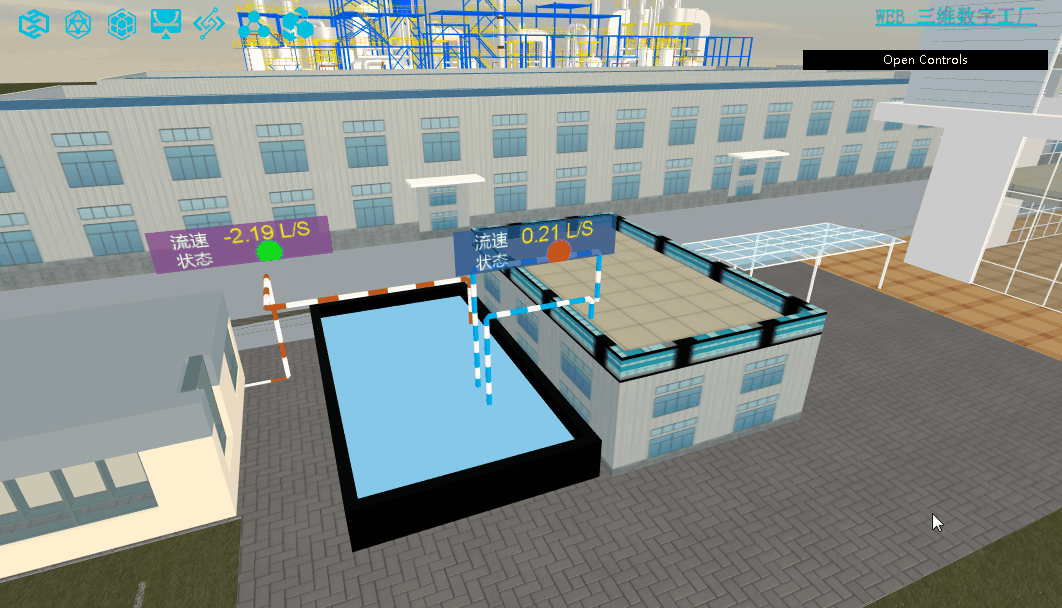

- 管道流向监测

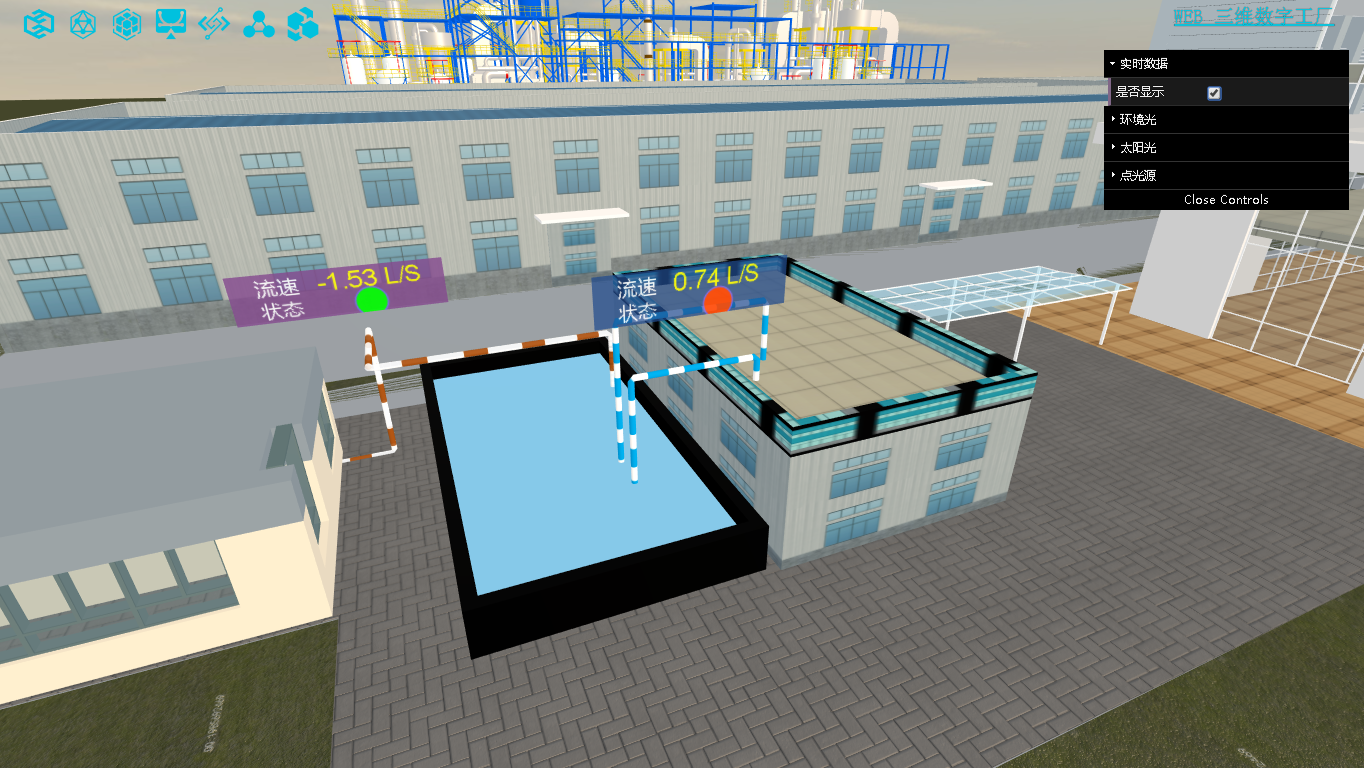

可对工厂、园区的管道(输气管道、输水管道、输油管道等)流向进行实时监控,根据流向、流速对管道进行三维模拟,从而达到可视化监测监控及模拟演练效果。
- 罐体监测
对工厂、园区的罐体(油罐、气体罐等)进行实时监控和动态模拟,仿真罐体的液位、流向,达到可视化监测监控及模拟演练效果。
- 设备实时数据

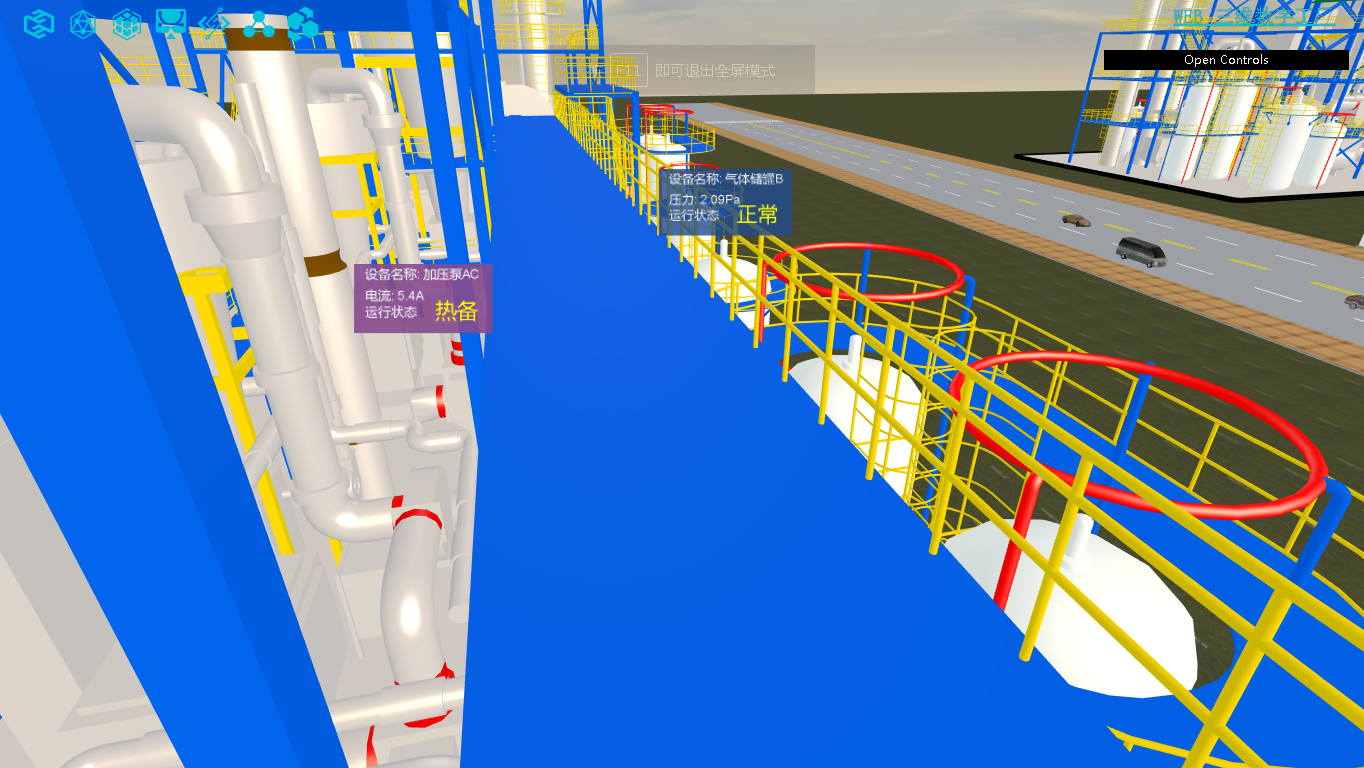

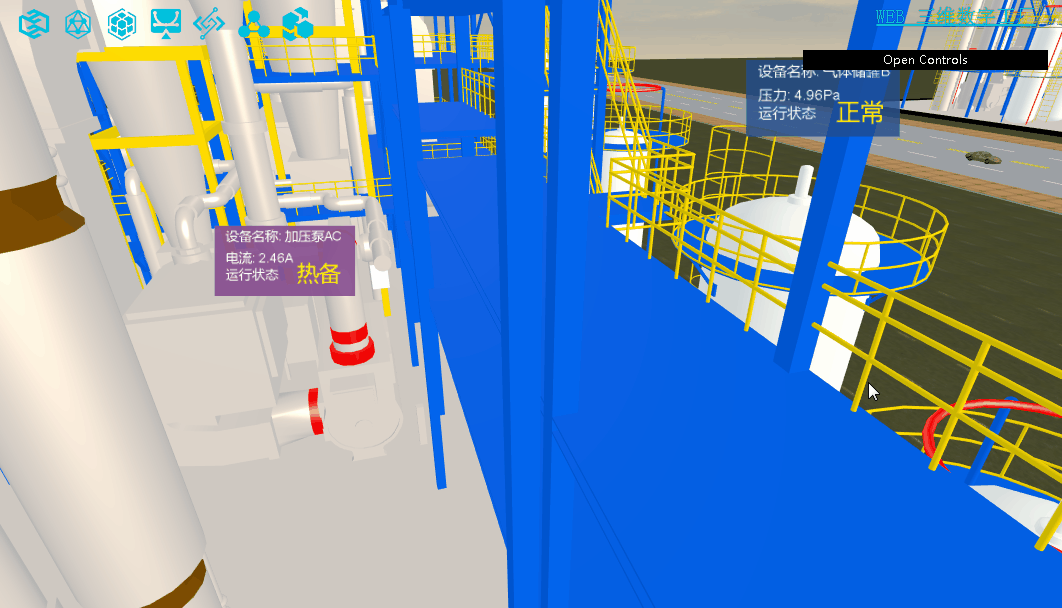

设备、传感器、开关控制的实时数据和运行状态查看,在三维场景中实时体现状态和值,根据设备不同阈值模拟设备报警。

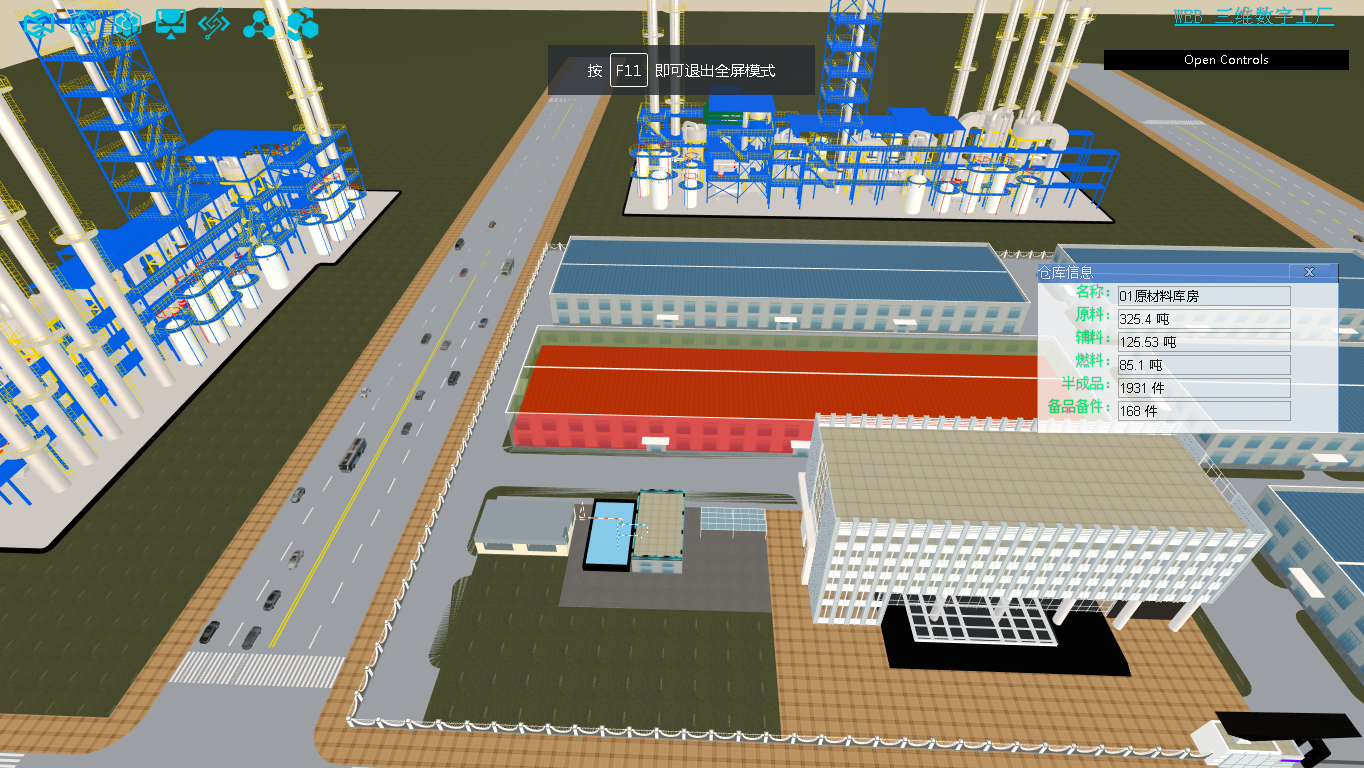

- 仓库资产查看

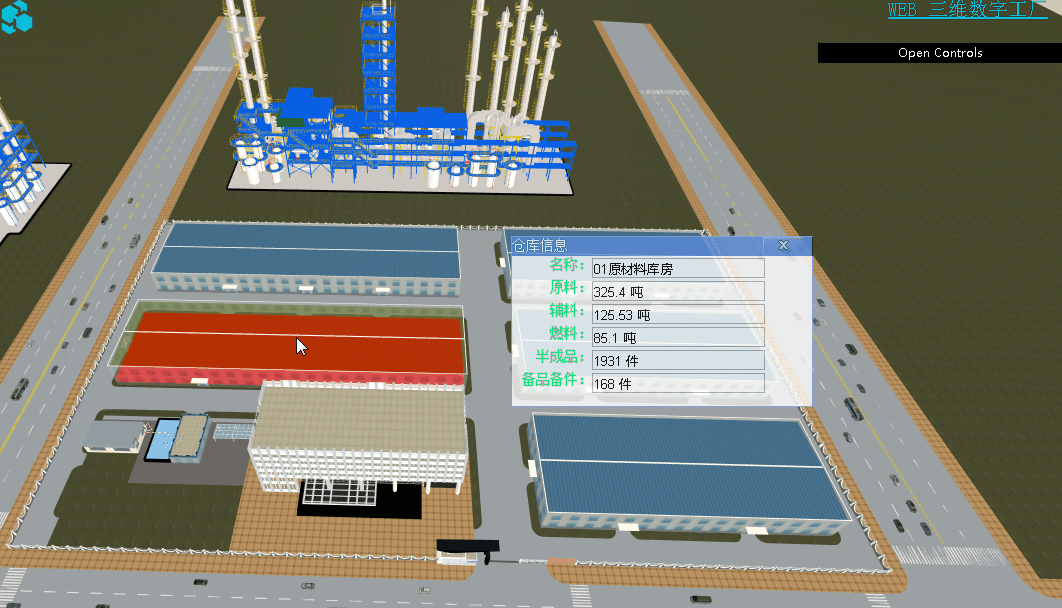

通过三维模拟仓库的空间利用率,包括可使用空间,查看仓库的基本信息原材料、辅料、半成品、备品备件等数量。
- 设备仪表
设备仪表、开关控制的实时数据和运行状态查看,根据设备实时数据在三维场景中仪表盘的真实状况。
- 统计图表
原材料、产量、设备资产三维可视化统计,查看工厂或仓库设备设施、统计信息图形图表查看。
- 视频监控
可以对监控画面、厂区宣传视频、产品工艺介绍视频等在三维中播放,同时可以根据三维摄像头设备弹出安防监控画面。
- 设备报警
根据设备真实报警信息推送,联动三维场景中设备报警状态,可定位三维设备,模拟设备变红闪烁,设备指示标等。
- 烟雾监测
现在的工厂、园区中都有烟雾监控传感器,当有烟雾发生时会发生报警。下图模拟了当发生烟雾的情况,我们在着火点用一团烟雾来渲染,增加场景的逼真度。同时通过动画,来模拟烟雾的冒出情况。

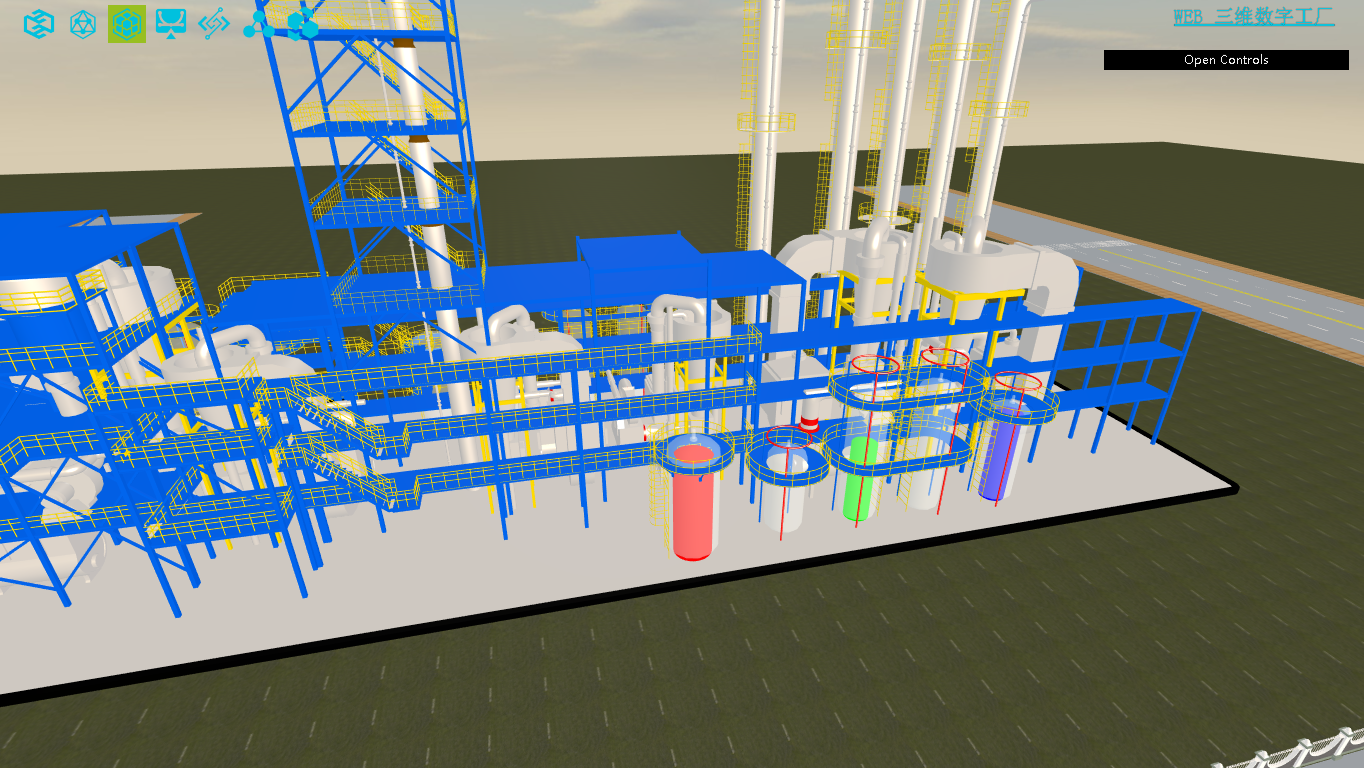

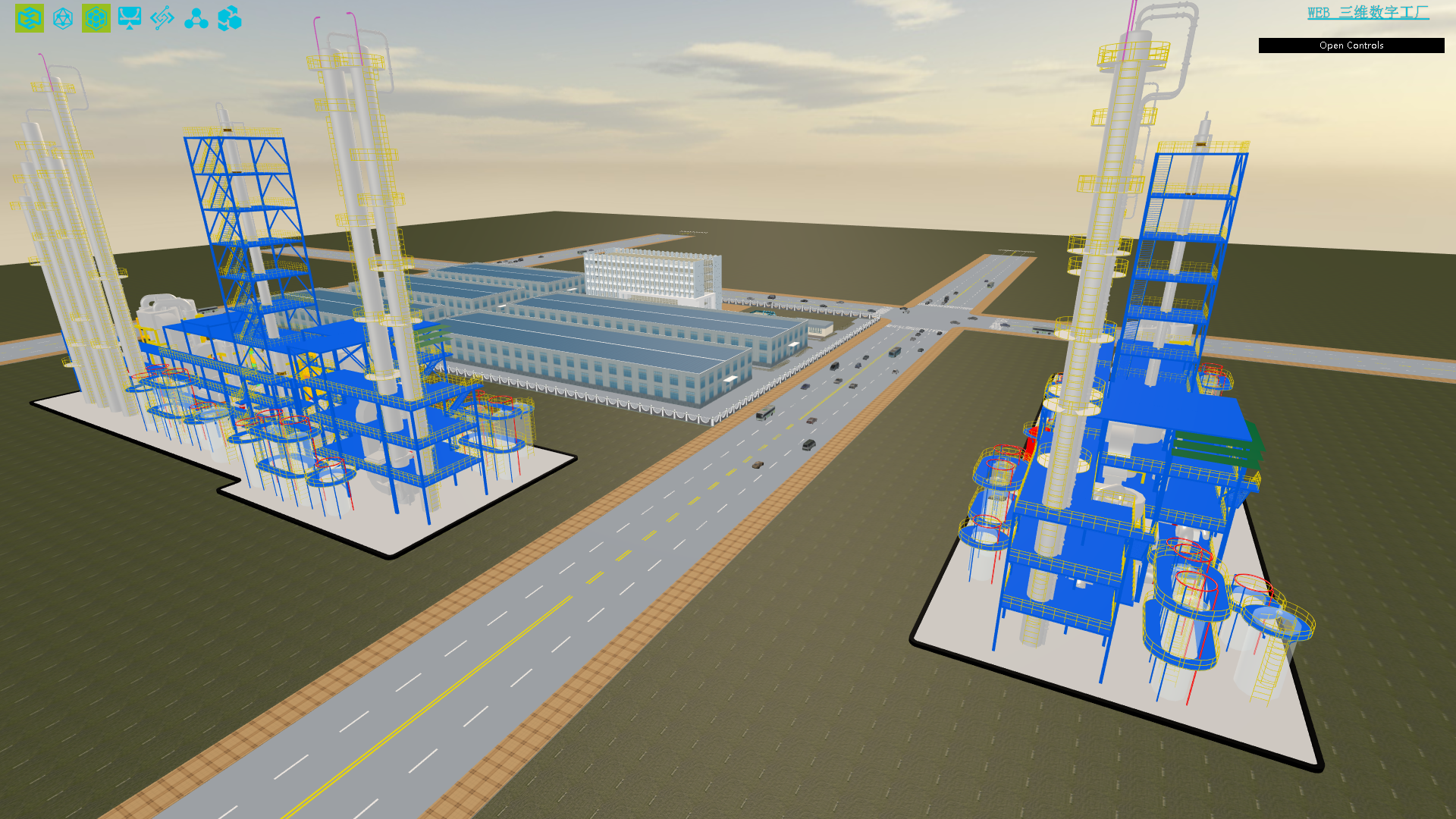

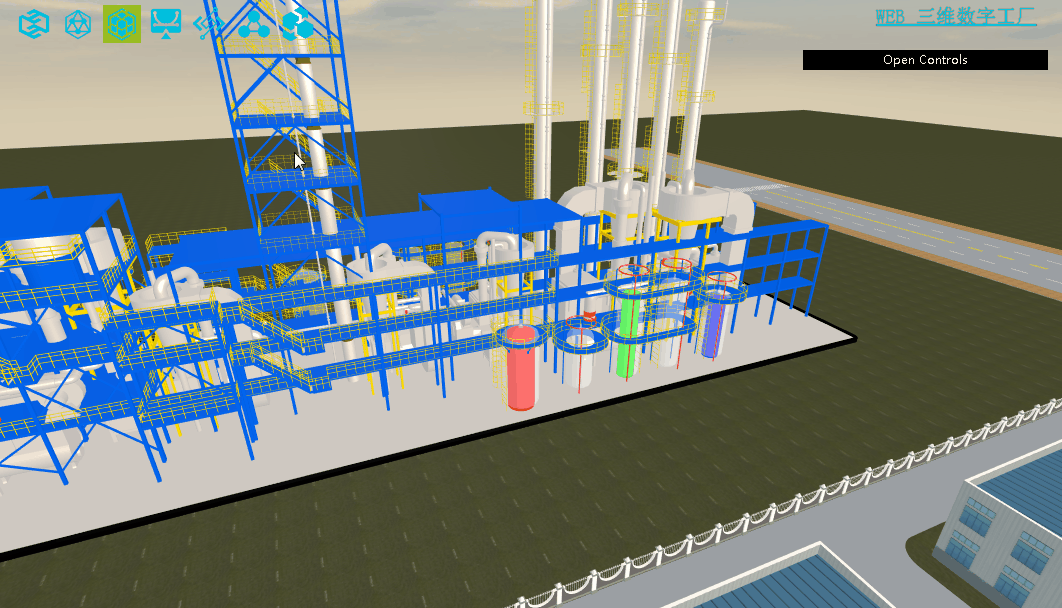

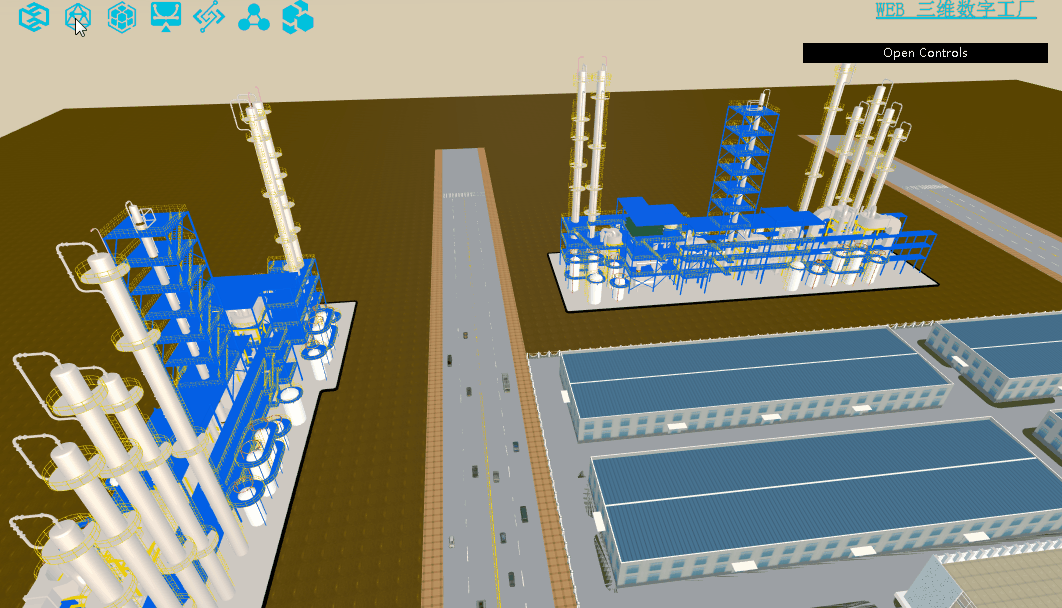

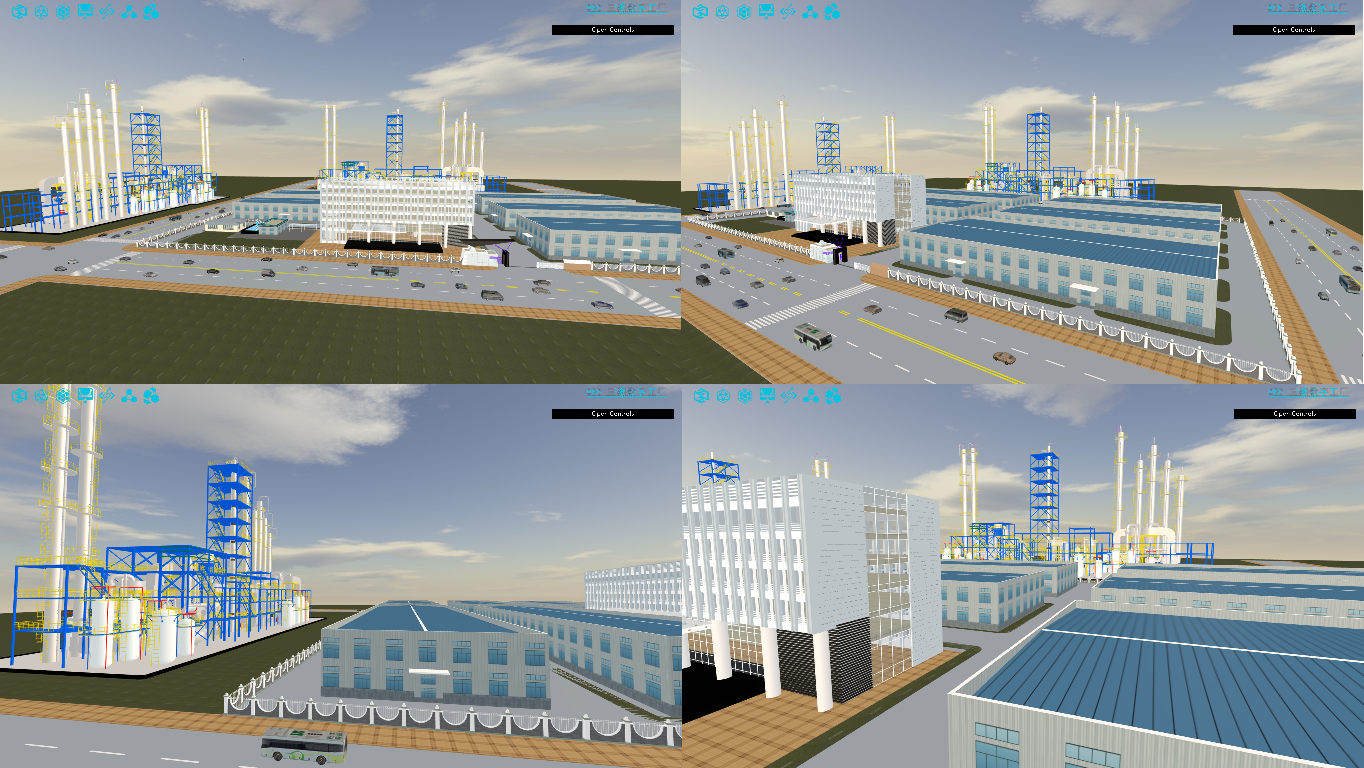

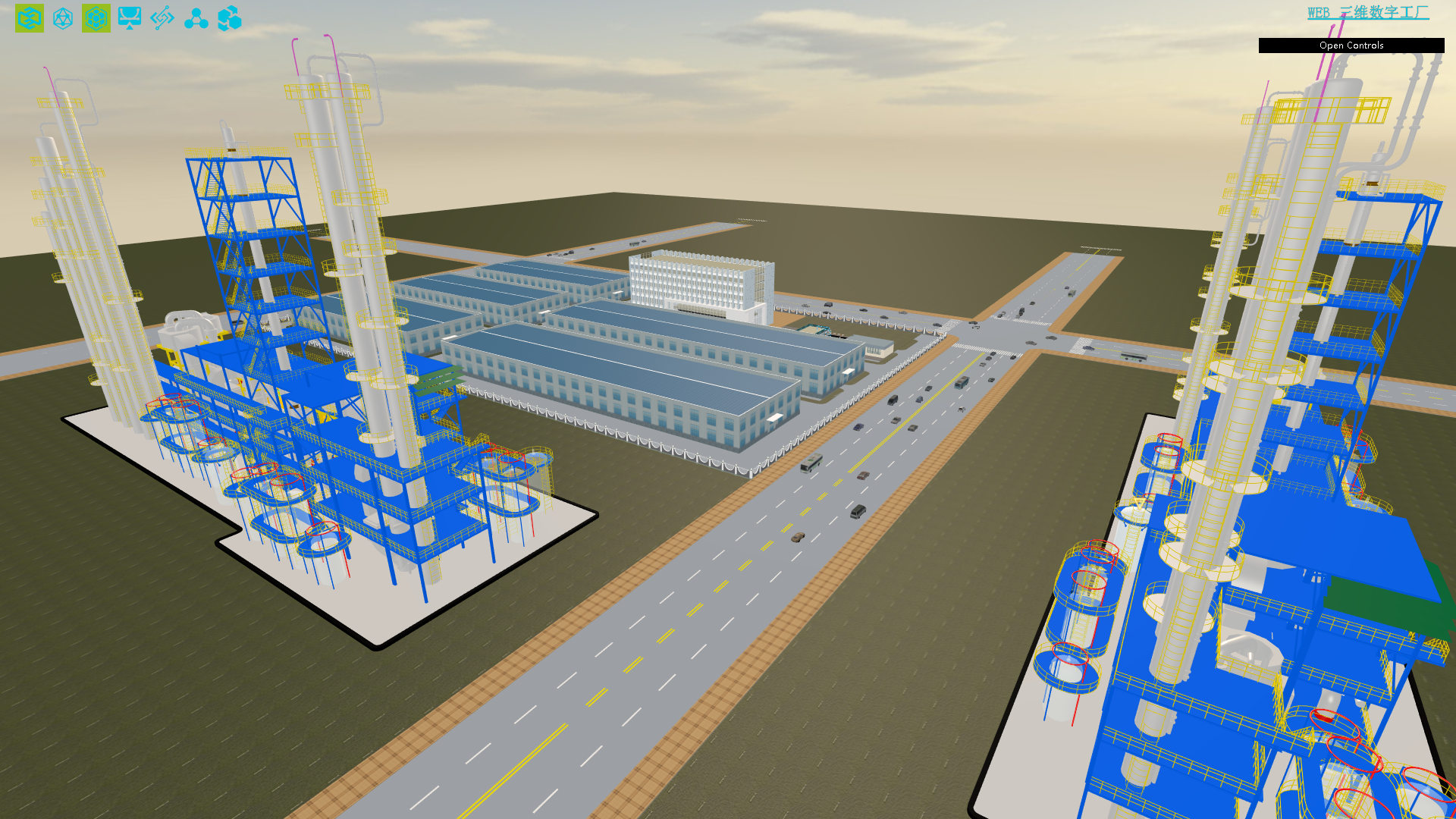

整体效果图
更多细节和功能改进后续赘述,感兴趣的可以留言或发邮件1985692469@qq.com,欢迎一起探讨!如果大家想看到什么更多的效果也可以给我留言。时间有限,很多细节没办法写的很详细,请大家包涵。
