UML类图内容

定义
- 统一建模语言(Unified Modeling Language),缩写为UML
- 非专利的第三代建模和规约语言
特点
- UML是一种开放的方法
- 用于说明、可视化、构建和编写一个正在开发的面向对象的、软件密集系统的制品的开放方法
- UML展现了一系列最佳工程实践这些最佳实践在对大规模,复杂系统进行建模方面,特别是在软件架构层次已经被验证有效
UML2.2分类(14种)
- 结构式图形: 强调的是系统式得到建模
  - 静态图(类图、对象图、包图)
  - 实现图(组件图、部署图)
  - 剖面图
  - 复合结构图
- 行为式图形: 强调系统模型中触发的事件
  - 活动图
  - 用例图
- 交互式图形: 属于行为式图形子集合,强调系统模型中资料流程
  - 交互概述图
  - 时序图
  - 时间图
类图
- Class Diagram: 用于表示类、接口、实例等之间相互的静态关系
- 虽然名字叫类图,但类图中并不只有类
时序图
记忆技巧
- UML箭头方向: 从子类指向父类
- 提示: 可能会认为子类是以父类为基础的,箭头应该从父类指向子类(该观点是错误的)
- 记忆技巧-箭头方向
  - 定义子类时需要通过extends关键字指定父类
  - 子类一定是知道父类定义的,但父类并不知道子类的定义
  - 只有知道对象信息时才能指向对方
- 记忆技巧-实线-继承|虚线-实现
  - 空心三角箭头: 继承或实现
  - 实线-继承: is a 关系,扩展目的,不虚,很结实
  - 虚线-实现:虚线代表"虚" 无实体
- 实线-关联关系
  - 关系稳定,实打实的关系,铁哥们
  - 表示一个类对象和另一个类对象有关联
  - 通常是一个类中有另一个类对象作为属性
- 虚线-依赖关系
  - 临时用一下,若即若离,虚无缥缈,若有若无
  - 表示一种使用关系,一个类需要借助另一个类来实现功能
  - 一般是一个类使用另一个类作为参数使用,或作为返回值
- 空心菱形-聚合
  - 菱形就是一个盛东西的器皿(例如盘子)
  - 聚合: 代表空器皿里可以放很多相同东西,聚在一起(箭头方向所指的类)
  - 整体和局部的关系,两者有着独立的生命周期,是has a的关系
  - 弱关系
  - 消极的词: 弱-空
- 实心菱形-组合
  - 组合: 代表器皿里已经有实体结构的存在,生死与共
  - 整体与局部的关系,和聚合的关系相比,关系更加强烈,两者有相同的声明周期,contains-a的关系
  - 强关系
  - 积极的词: 强-满
  - 常见数字表达及含义,假设有A类和B类,数字标记在A类侧
    - 0…1: 0或1个实例
    - 0…*: 0或多个实例
    - 1…1: 1个实例
    - 1 只能有一个实例
    - 1…*: 至少有一个实例

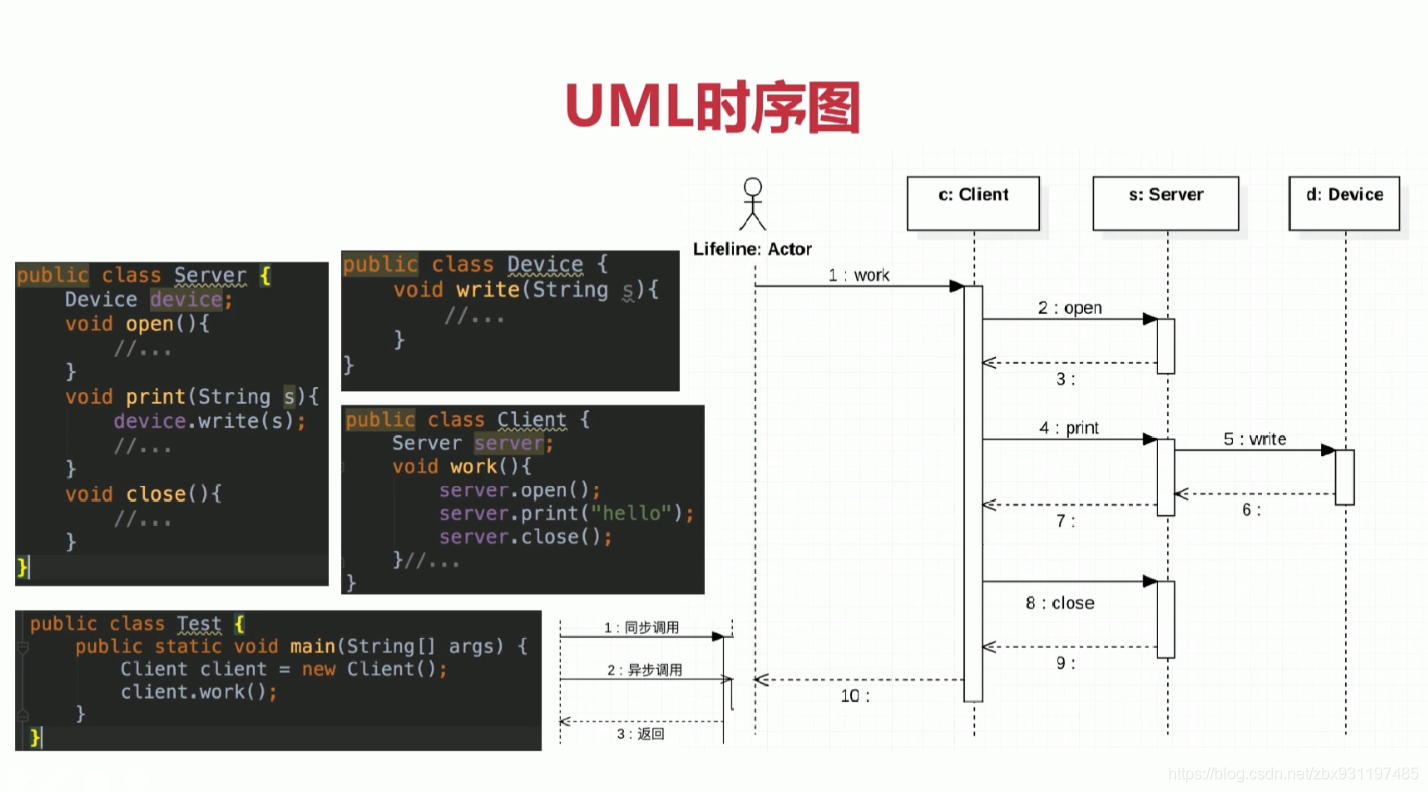

- UML时序图
  - Sequence Diagram: 是显示对象之间交互的图,这些对象是按时间顺序排列的
  - 时序图中包括建模元素主要有
    - 对象(Actor)
    - 生命线(LifeLine)
    - 控制焦点(Focus of control )
  [外链图片转存失败(img-D8n1QPPB-1569229866491)(images/1569200998600.png)]

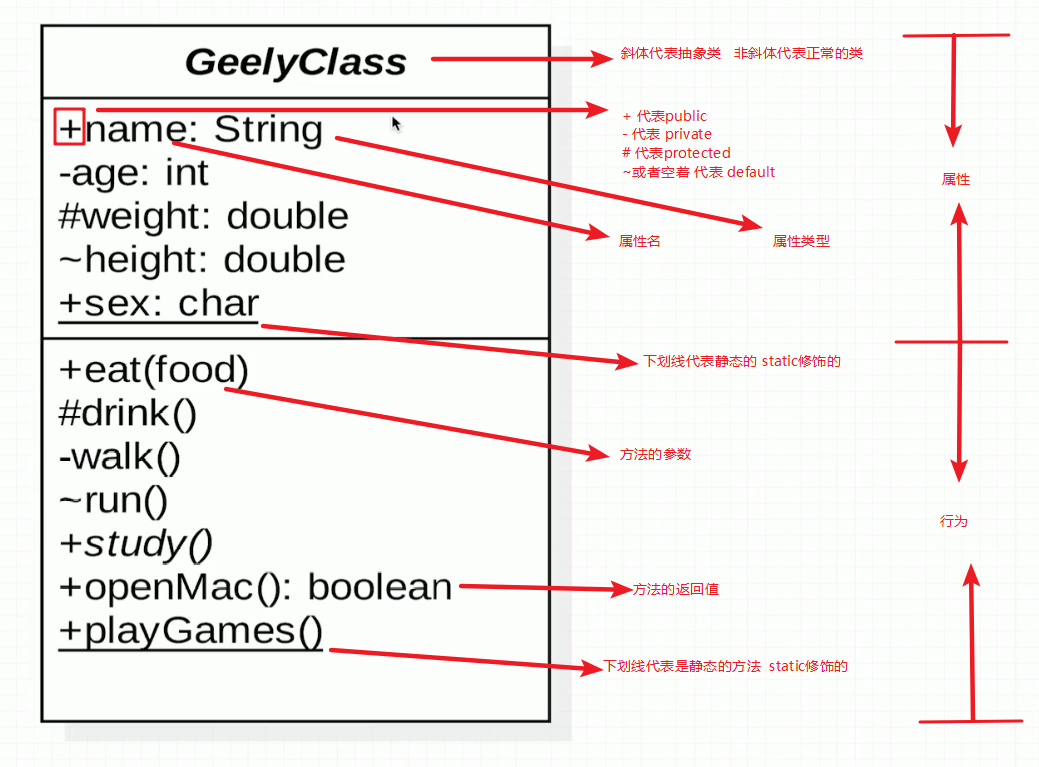

- UML类图

  [外链图片转存失败(img-8Nn7fEdI-1569229866528)(images/1569201750781.png)]

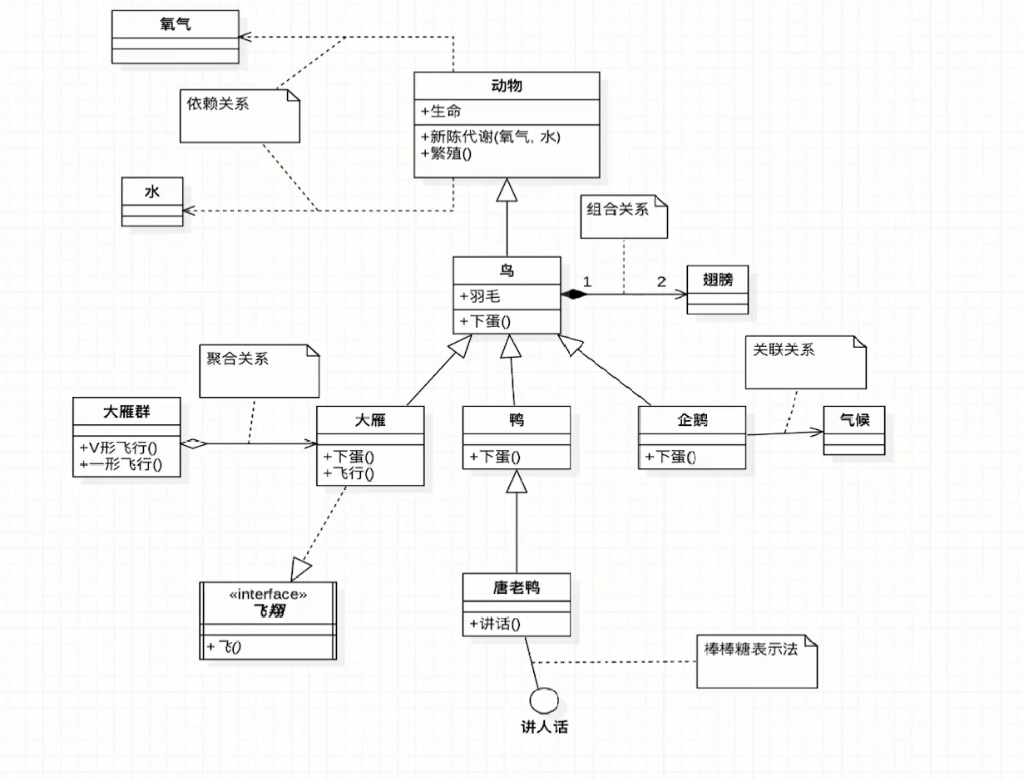

- UML图(摘自大话设计模式)

  [外链图片转存失败(img-eqx9ZKmg-1569229866528)(images/1569202420995.png)]

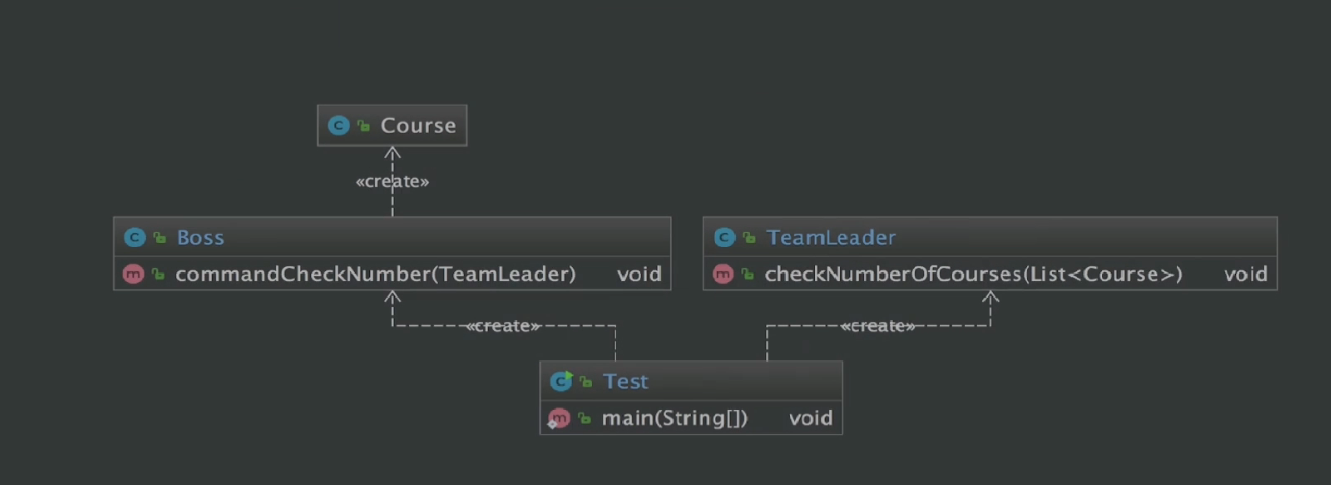

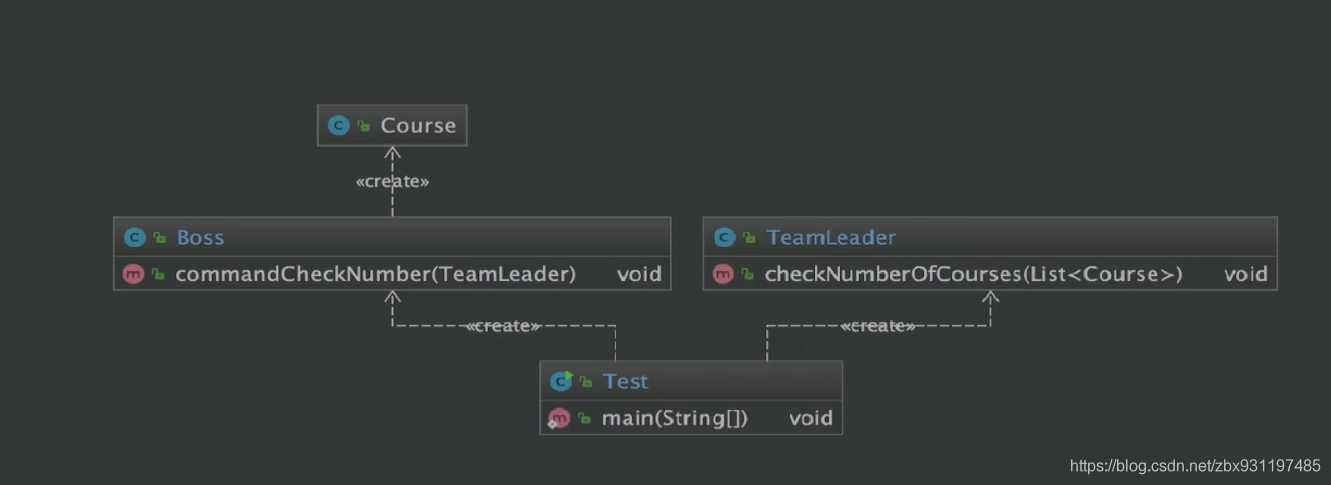

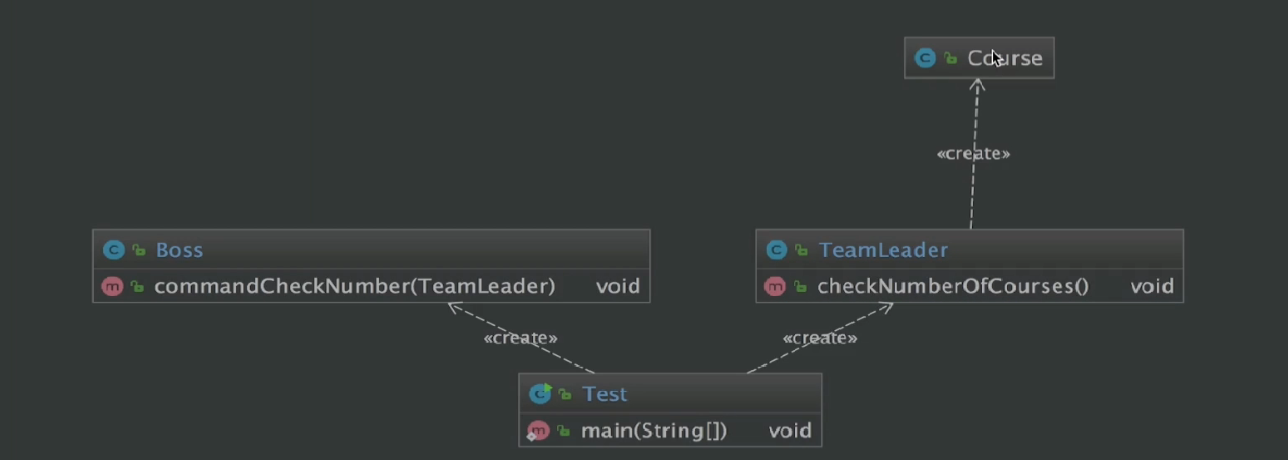

7大设计原则

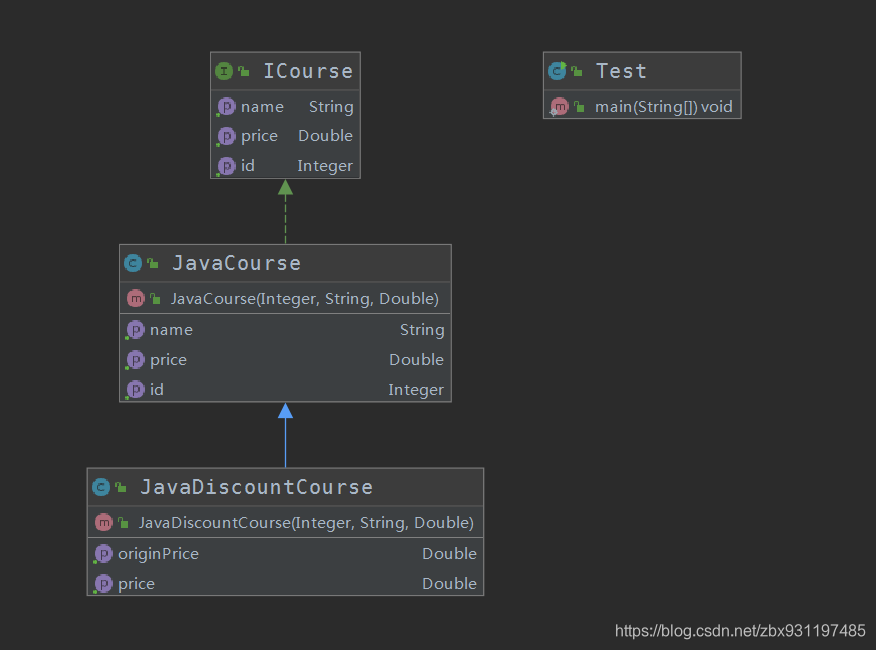

开闭原则

定义: 一个软件实体如类、模块和函数应该对扩展开放,对修改关闭
用抽象构建框架,用实现扩展细节
优点: 提高软件系统的可复用性及可维护性

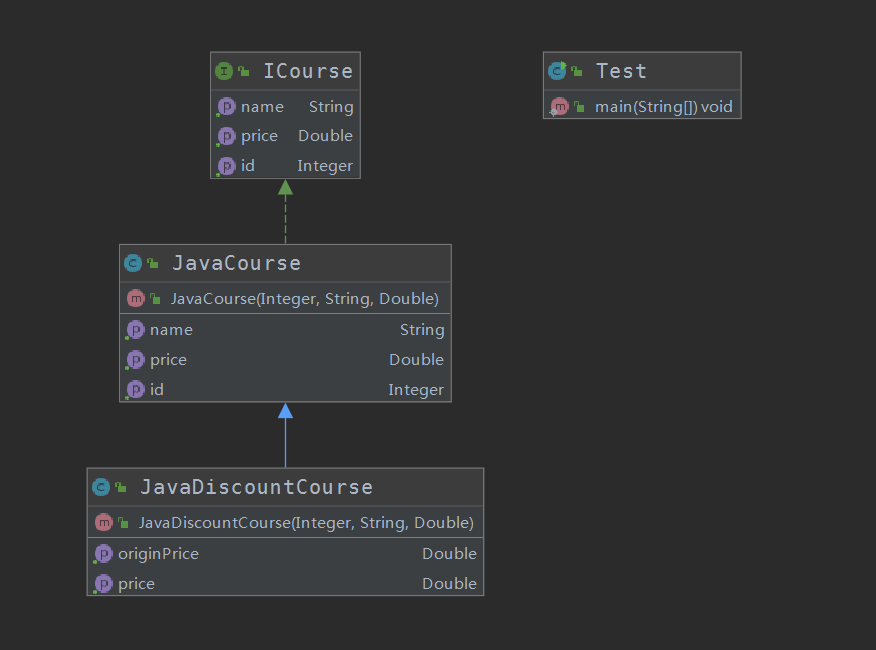

[外链图片转存失败(img-yWnNYmvm-1569229866528)(images/1569208624300.png)]

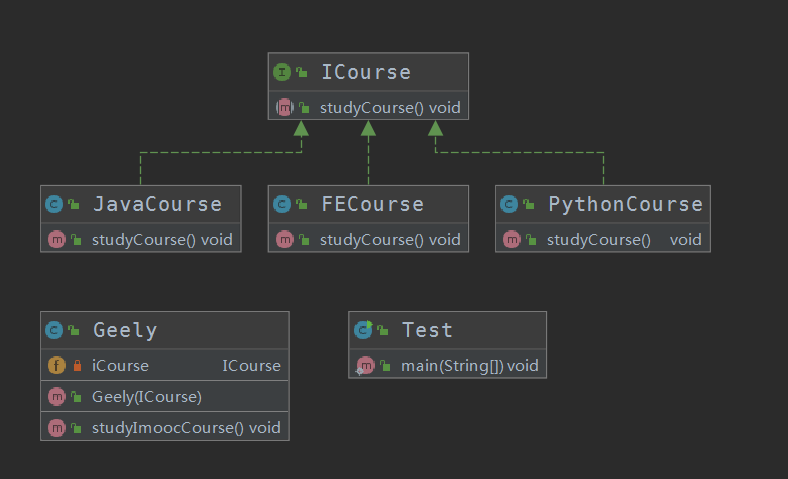

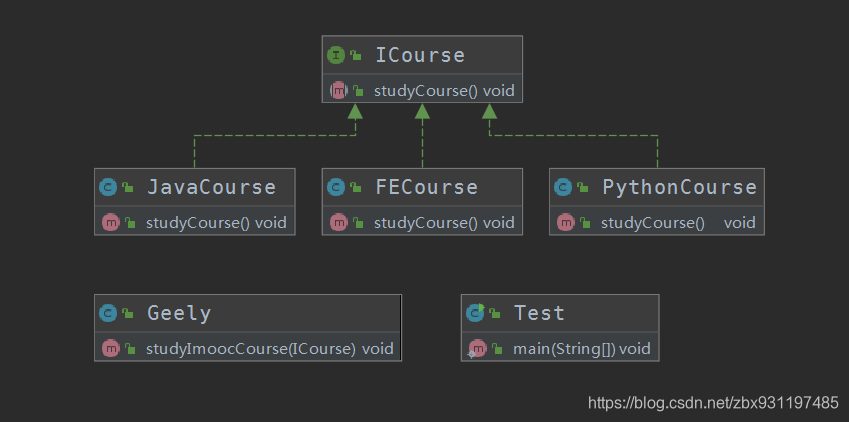

依赖倒置原则

定义: 高层模块不应该依赖底层模块,二者都应该依赖其抽象
抽象不应该依赖细节;细节应该依赖抽象
针对接口编程,不要针对实现编程

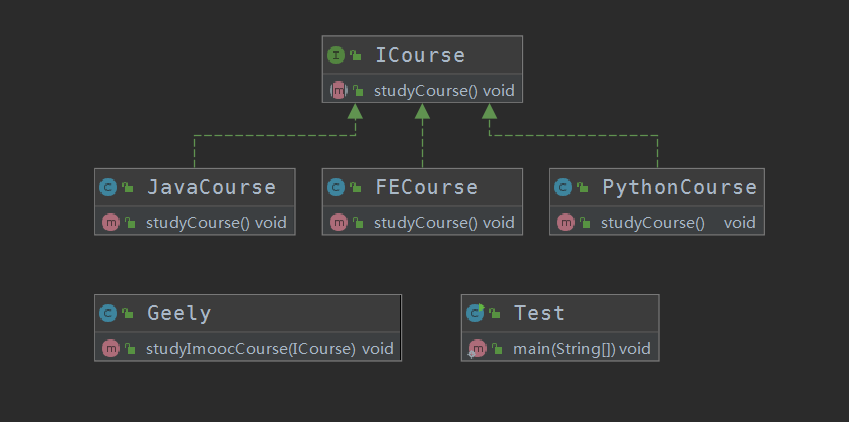

优点: 可以减少类间的耦合性、提高系统稳定性、提高代码可读性和可维护性、可降低修改程序所造成的风险[外链图片转存失败(img-JcmJB1aG-1569229866529)(images/1569208633206.png)]

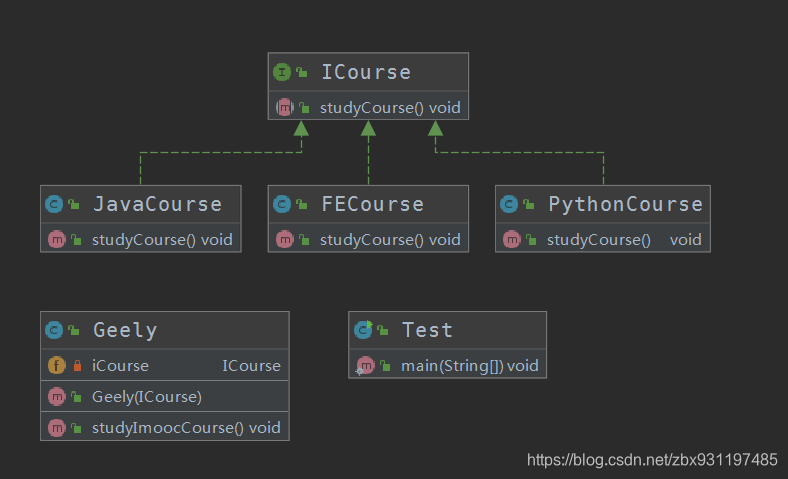

[外链图片转存失败(img-5lHU2WXy-1569229866529)(images/1569208832335.png)]

[外链图片转存失败(img-EhwsZp8C-1569229866529)(images/1569209020408.png)]

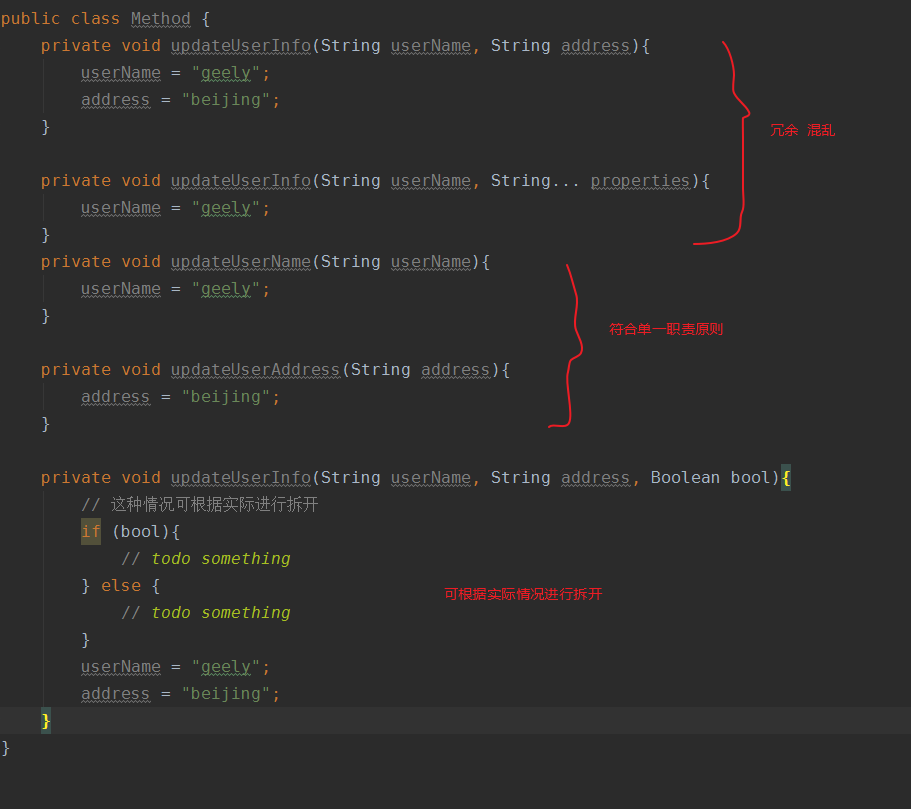

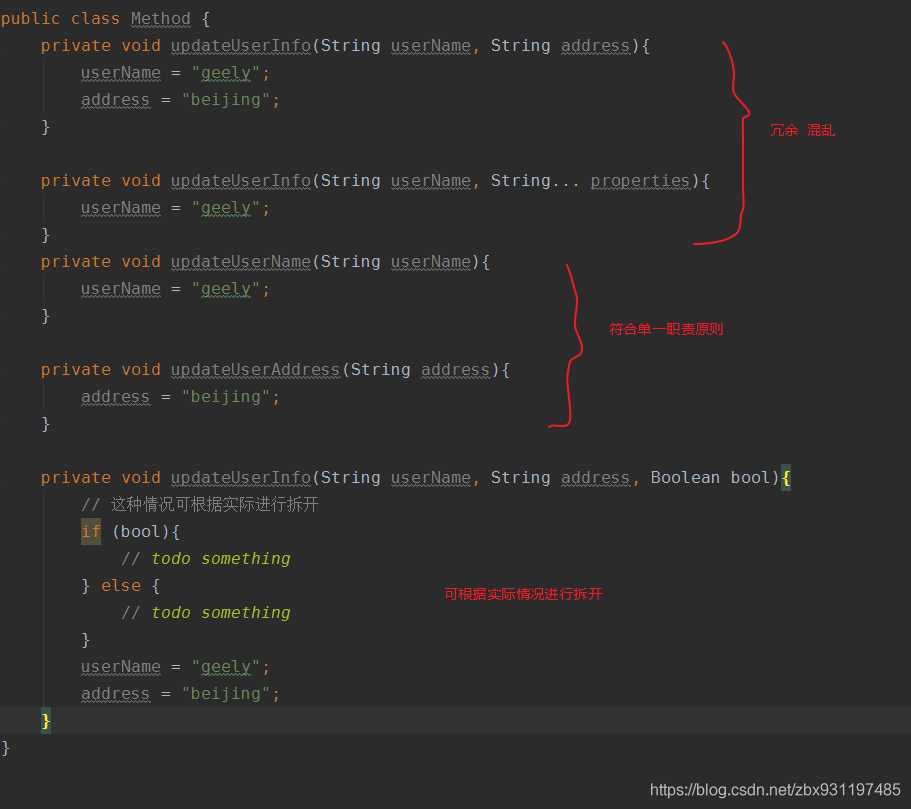

单一职责原则

定义: 不要存在多于一个导致类变更的原因
一个类/接口/方法只负责一项职责
优点: 降低类的复杂度、提高类的可读性,提高系统的可维护性、降低变更引起的风险

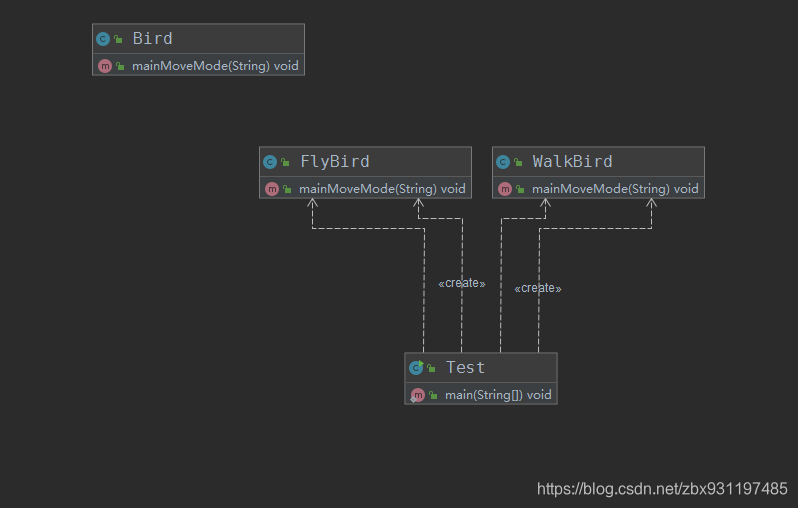

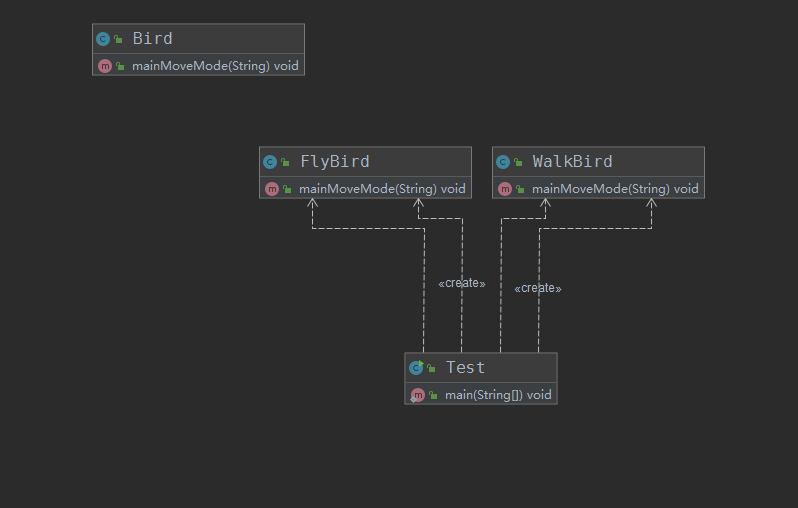

类级别的单一职责原则见下图

[外链图片转存失败(img-qP5DtWrC-1569229866529)(images/1569220816440.png)]

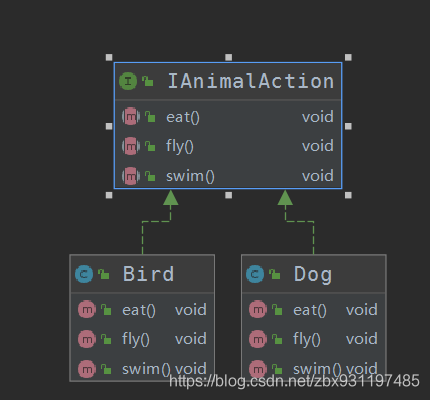

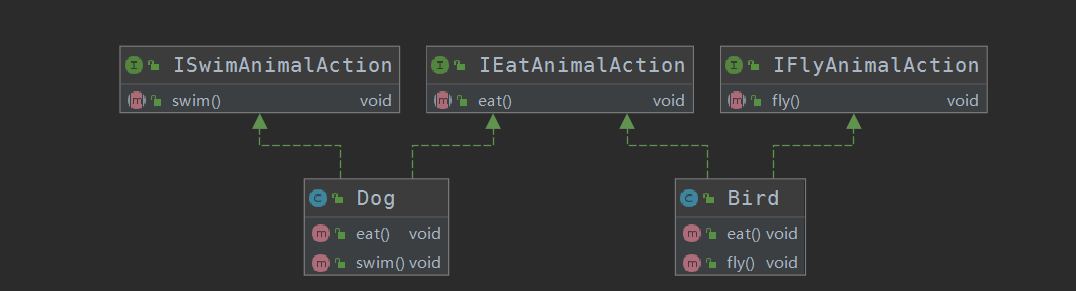

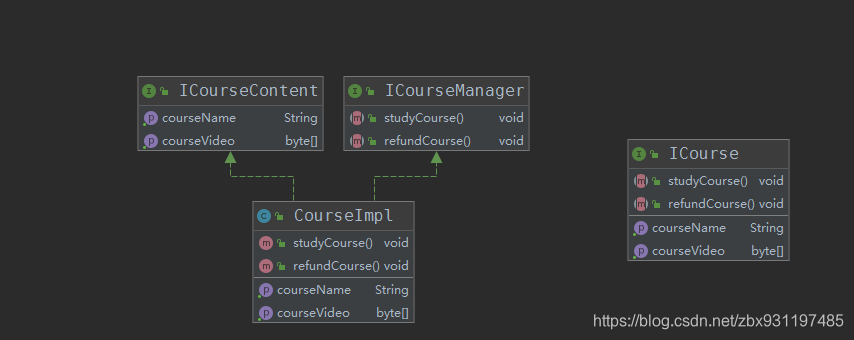

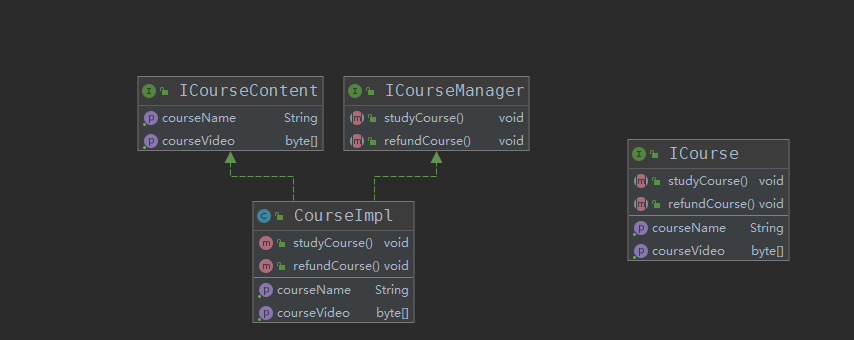

接口级别的单一职责原则见下图
