5G PDSCH物理层过程

加扰



PDSCH的加扰序列c(q)(i)c^{(q)}(i)c(q)(i)是一个伪随机序列,这个序列生成器的初始化由下面的公式完成:

其中

双码字传输时,q∈{0,1}q\in\{0,1\}q∈{0,1};单码字传输时,q

dataScramblingIdentityPDSCH

调制

Modulation scheme Modulation order
QPSK 2
16QAM 4
64QAM 6
256QAM 8

层映射

v表示层数:

Number of layers Number of codewords Codeword-to-layer mapping
1 1
2 1
3 1
4 1
5 2
6 2
7 2
8 2

天线端口映射

经过层映射之后的数据按照如下方式映射到天线端口

其中

虚拟资源块映射

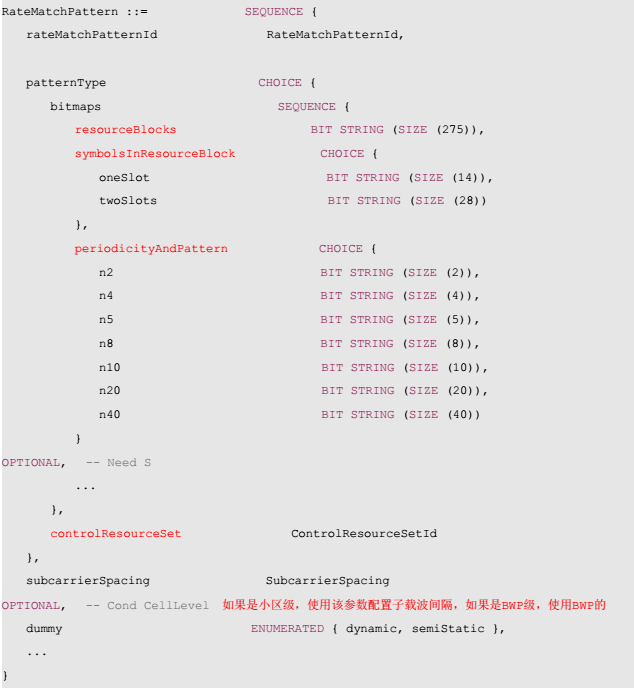

UE的PDSCH可用资源由高层参数指示。高层在PDSCH-ConfigServingCellConfigCommon中配置了rateMatchPatternToAddModList来指示UE小区级或BWP级的PDSCH资源配置。rateMatchPatternToAddModList配置最多四个RateMatchPattern

可以看到,资源模式有两种类型:

  1. bitmap类型,通过一对位图参数resourceBlocks和symbolsInResourceBlock来指示速率匹配模式。symbolsInResourceBlock是在时域上符号级的位图,跨度为1个或2个时隙。resourceBlocks是在频域中RB级的位图,置为1的bit表示应该在相应的RB上由symbolsInResourceBlock指示的符号上应用速率匹配,如果这个RateMatchPattern是小区级的,那么认为这个位图是CRB,如果是BWP级的,那么这个位图就是BWP中的PRB。还有一个参数periodicityAndPattern,意思是上述两个参数定义出的资源模式出现的周期,如果没有没有这个参数,缺省值为n1;

  2. controlResourceSet类型,ControlResourceSetId指定了一个CORESET,频域资源由该CORESET的频域资源确定,时域资源由与这个CORESET关联的搜索空间的高层配置参数monitoringSlotPeriodicityAndOffsetmonitoringSymbolsWithinSlot

物理资源块映射

从VRB到PRB的映射有交插和非交插两种。

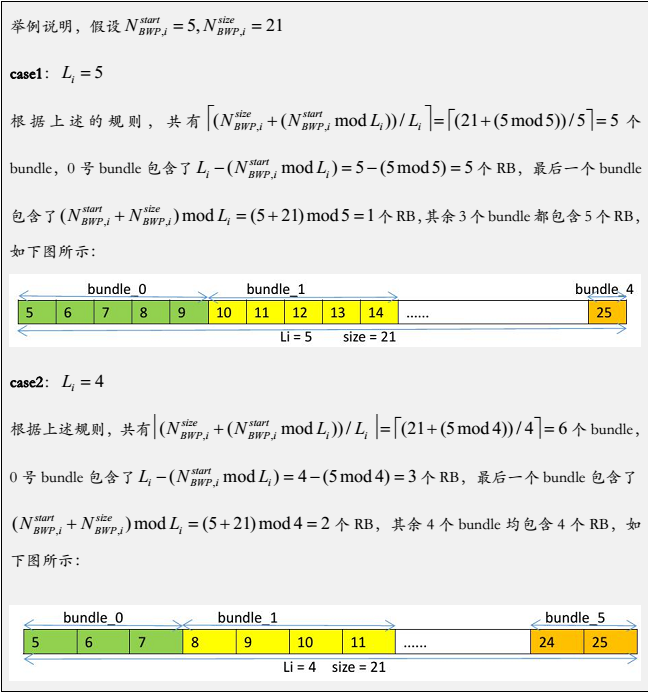

交插映射模式,以资源块束来定义,首先来看资源块束(RB bundle)的概念,分了三种情况:

  • 在CORESET#0的Type0-PDCCH公共搜索空间,由SI-RNTI加扰,用DIC Format
    L是bundle的大小,取值为2。

    L

  • 除上述情况外,在公共搜索空间由DCI Format

    L个RB;

    3)其余RB bundle包含L个RB;


  • PDSCH-Config
    -> vrb-ToPRB-Interleaver
    配置。


  • f(j)函数映射到物理RB bundle

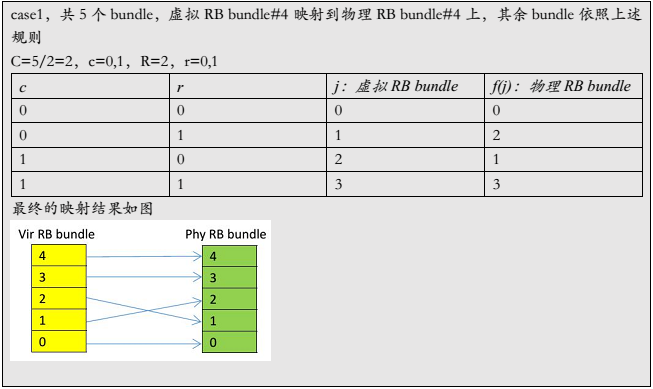

    按照上面case1的例子,来看一下是怎么映射的:
