5G频域资源
基本概念
子载波间隔
子载波间隔的大小对相位噪声和多普勒频移的影响，决定了最终的覆盖面积、时延大小等因素，为了支持多种频段、业务类型和移动速度，引入了多种子载波间隔。
| SCS变化趋势 | 影响 | 典型场景 |
|---|---|---|
| SCS较小 | 符号长度变长 | 覆盖增大（低频段大覆盖） |
| SCS较大 | 多普勒频移影响变小 | 移动性能增强（超高速移动） |
| SCS较大 | 符号长度变小 | 时延缩短（URLLC高可靠低时延业务） |
| SCS较大 | 相位噪声变小 | 性能增强（高频段大带宽） |
RB相关
RG
offsetToCarrier
carrierBandwidth
SCS-SpecificCarrier ::= SEQUENCE { offsetToCarrier INTEGER (0..2199), subcarrierSpacing SubcarrierSpacing, carrierBandwidth INTEGER (1..maxNrofPhysicalResourceBlocks), \..., \[\[ txDirectCurrentLocation-v1530 INTEGER (0..4095) OPTIONAL \-- Need S \]\] } Point A用作RG的公共参考点，获得的方式有两种：
-
对于PCell下行链路，UE用于初始小区选择的SS/PBCH块的最低资源块的最低子载波作为参考位置，Point
A与这个参考位置之间的偏移由高层参数offsetToPointA定义。该偏移以RB为单位，假定FR1的子载波间隔为15kHz，FR2的子载波间隔为60kHz。
FrequencyInfoDL-SIB ::= SEQUENCE { frequencyBandList MultiFrequencyBandListNR-SIB, offsetToPointA INTEGER (0..2199), scs-SpecificCarrierList SEQUENCE (SIZE (1..maxSCSs)) OF SCS-SpecificCarrier } - 对于其他情况，使用高层参数absoluteFrequencyPointA
，指以ARFCN表示的Point A的绝对频域位置。
FrequencyInfoDL ::= SEQUENCE { absoluteFrequencySSB ARFCN-ValueNR OPTIONAL, \-- Cond SpCellAdd frequencyBandList MultiFrequencyBandListNR, absoluteFrequencyPointA ARFCN-ValueNR, scs-SpecificCarrierList SEQUENCE (SIZE (1..maxSCSs)) OF SCS-SpecificCarrier, \... } absoluteFrequencyPointA
、FrequencyInfoUL-SIB这几个IE中，对应了PCell上行、SCell上/下行、SUL等情况。
Common RB在频域中从0开始向上编号，0号CRB的0号子载波的中心和Point
k,l)的关系是
其中k是相对于Point A定义的，这样的话，k=0相当于以Point A为中心的子载波。
Physical RB是BWP（Bandwidth
BWP

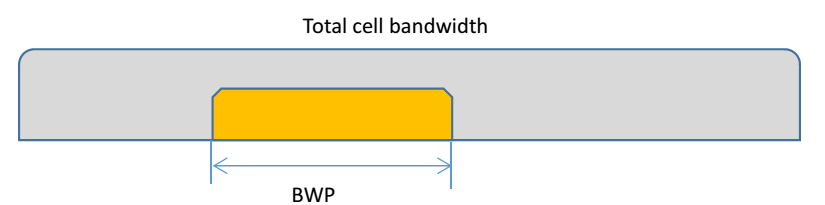

BWP，英文名称bandwidth
part，顾名思义，指部分带宽。在5G中，UE的接收和发送带宽不需要和小区带宽一样大，而可以调整诸如带宽、位置、以及子载波间隔。引入BWP的目的是基于多个原因，如：支持小带宽终端、省电、支持不同的Numerology等。
在38.213讲解BWP操作的章节中，涉及了以下几种类型的BWP：
Initial BWP，UE通过搜索SSB，获取SSB的频域位置，然后解调PBCH这一系列操作，来确定initial DL BWP，然后接收SIB1，在SIB1的ServingCellConfigCommonSIB中配置了initialUplinkBWP，从而确定initial UL BWP。
Dedicated BWP，在RRC连接态配置，UE最多可以在上下行各自配置4个BWP，通过downlinkBWP-ToAddModList和uplinkBWP-ToAddModList来配置。高层还可以通过firstActiveDownlinkBWP-Id来为UE配置第一个激活的DL BWP用于接收，通过firstActiveUplinkBWP-Id来为UE配置第一个激活的UL BWP用于发送。
对于每一个BWP，需要配置给UE的参数有：
-
子载波间隔，由高层参数subcarrierSpacing配置
-
CP，由高层参数cyclicPrefix配置
-
BWP的频域位置和带宽，由高层参数locationAndBandwidth
offsetToCarrier
和subcarrierSpacingָʾ
-
DL BWP或UL BWP的索引，由高层参数bwp-Id配置*。*
-
由BWP-common或BWP-dedicated指定的一组公共或专用BWP
下面是以DL BWP为例的高层配置参数，见38.331：
BWP ::= SEQUENCE {
locationAndBandwidth INTEGER (0..37949), subcarrierSpacing SubcarrierSpacing, cyclicPrefix ENUMERATED { extended } OPTIONAL \-- Need R } BWP-Downlink ::= SEQUENCE { bwp-Id BWP-Id, bwp-Common BWP-DownlinkCommon OPTIONAL, \-- Cond SetupOtherBWP bwp-Dedicated BWP-DownlinkDedicated OPTIONAL, \-- Need M \... } BWP-DownlinkCommon ::= SEQUENCE { genericParameters BWP, pdcch-ConfigCommon SetupRelease { PDCCH-ConfigCommon } OPTIONAL, \-- Need M pdsch-ConfigCommon SetupRelease { PDSCH-ConfigCommon } OPTIONAL, \-- Need M \... } BWP-DownlinkDedicated ::= SEQUENCE { pdcch-Config SetupRelease { PDCCH-Config } OPTIONAL, \-- Need M pdsch-Config SetupRelease { PDSCH-Config } OPTIONAL, \-- Need M sps-Config SetupRelease { SPS-Config } OPTIONAL, \-- Need M radioLinkMonitoringConfig SetupRelease { RadioLinkMonitoringConfig } OPTIONAL, \-- Need M \... } Active BWP，UE在某时刻只能激活一个Dedicated
BWP。激活的方式有接收高层配置的firstActiveDownlinkBWP-Id和*firstActiveUplinkBWP-Id；*还有收到DCI
format 1_1，根据其中指示，从给UE配置的DL BWP集中，激活DL BWP，收到DCI
format 0_1，根据其中指示激活UL BWP。
Default
BWP，协议提供了参数defaultDownlinkBWP-Id来给UE配置一个默认的DL
BWP，如果高层没有配置这个参数，则UE认为initial DL BWP就是默认的DL BWP。
协议还提供了一个定时器bwp-InactivityTimer，供DL
BWP跳转使用，在激活了某个DL
BWP时，启动该定时器，定时器超时后，跳转到defaultDownlinkBWP，如果没有配置defaultDownlinkBWP，则跳转到initialDownlinkBWP。

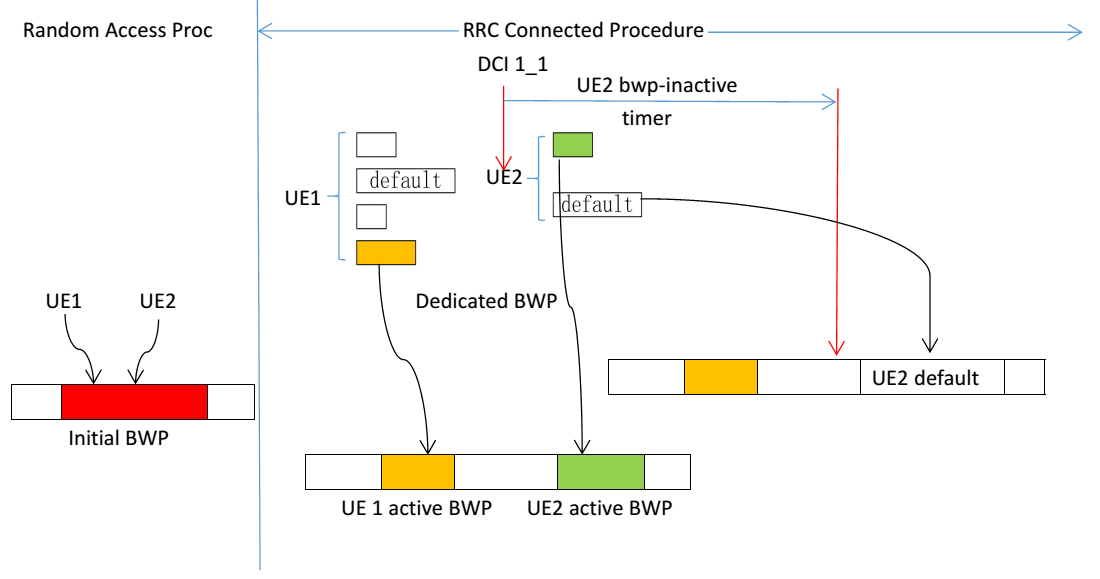

下图展示了BWP的运转过程：
