该系列核心思想为候选区域,即先找出候选区域, 再在候选区域上进行目标检测
1.R-CNN
基于候选区域的目标检测
- 通过选择性搜索算法, 对输入图像选取2000个候选区域
- 在每一个候选区域上进行卷积提取特征
- 对提取的特征分别做(1)svm分类, (2)线性回归bbox
因为对每一个候选区域做重复的事情, 切选择性搜索, 所以速度很慢

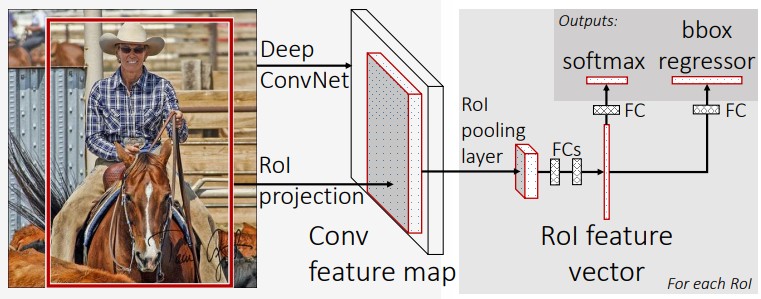

2.Fast RCNN
相对RCNN主要做了两个改进, 使的速度加快了.
- 直接对输入图片深层卷积提取特征, 在特征上进行选择性搜索获取ROI, 这样只用提取一次特征, 原来需要2000次.即一次提取特征+多任务学习.
- 使用softmax分类器替换svm, 结果没有降低, 加快了速度
ROI pooling 用于将不同尺寸的POI通过池化后, 变成一样的尺寸.如
未解决的问题, ROI搜索算法
问题:多个roi池化后多任务学习怎么进行的?
3.Faster-RCNN
主要提出了RPN网络,用深度学习生成ROI, 取代选择搜索算法.可以理解为Faster-RCNN = rpn + fast-rcnn
- 原文这个conv feature map的维度是13*13*256的；
- 作者在文章中指出，sliding window的大小是3*3的，那么如何得到这个256-d的向量呢？ 这个很简单了，我们只需要一个3*3*256*256这样的一个4维的卷积核，就可以将每一个3*3的sliding window 卷积成一个256维的向量；
- 作者这里画的示意图 仅仅是 针对一个sliding window的；在实际实现中，我们有很多个sliding window，所以得到的并不是一维的256-d向量，实际上还是一个3维的矩阵数据结构；可能写成for循环做sliding window大家会比较清楚，当用矩阵运算的时候，会稍微绕些；
- 然后就是k=9，所以cls layer就是18个输出节点了，那么在256-d和cls layer之间使用一个1*1*256*18的卷积核，就可以得到cls layer，当然这个1*1*256*18的卷积核就是大家平常理解的全连接；所以全连接只是卷积操作的一种特殊情况（当卷积核的大小与图片大小相同的时候，其实所谓的卷积就是全连接了）；
- reg layer也是一样了，reg layer的输出是36个，所以对应的卷积核是1*1*256*36，这样就可以得到reg layer的输出了；
- 然后cls layer 和reg layer后面都会接到自己的损失函数上，给出损失函数的值，同时会根据求导的结果，给出反向传播的数据，这个过程读者还是参考上面给的文档，写的挺清楚的
