首先
下载安装Protel2004百度下载地址 提取码：cde1
protel dxp2004是目前网络上功能最强大、最专业的pcb线路板设计软件，已经成功破解，并且汉化成中文版本，无任何功能限制，用户可以自由使用。该软件同时拓展了Protel软件的原设计领域，功能更加完备、风格更加成熟，并且界面更加灵活，尤其在仿真和PLD电路设计方面有了重大改进，摆脱了Protel前期版本基于PCB设计的产品定位，显露出一个普及型全线EDA产品崭新的面貌。
基本介绍：
protel dxp2004是目前国内最流行的通用EDA软件，它将电路原理图设计、pcb板图设计、电路仿真和PLD设计等多个实用工具组合起来构成EDA工作平台，是第1个将EDA软件设计成基于Windows的普及型产品。软件具有丰富的设计功能，能进行原理图的设计、印制电路板的设计、PCB板的设计等，新增加了自动布线功能、引入了集成库的概念、支持更完美的3D功能，是目前网络上最流行的电路板设计软件。
在winxp系统下，protel dxp2004 简体中文破解版安装破解方法如下：
1、下载解压，得到“protel dxp2004原程序”、“汉化补丁”、“元件库” 和“注册机”等文件夹；

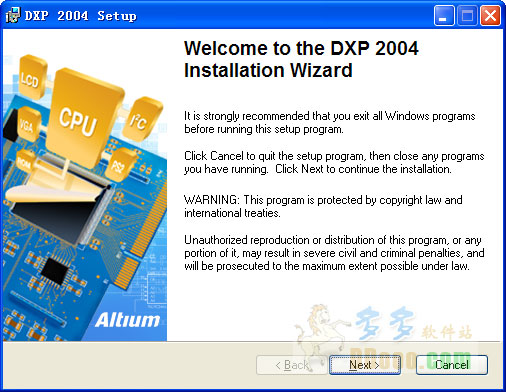

2、进入原程序文件夹，双击“Setup.exe”安装原版软件，依提示安装即可；

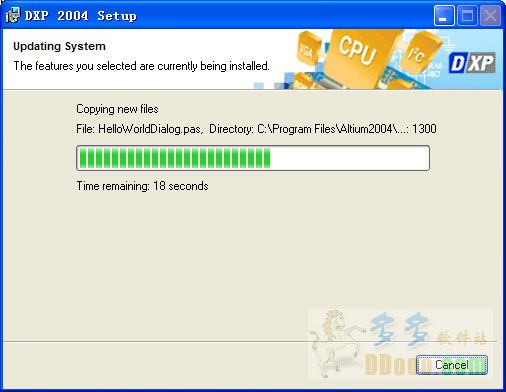

3、请稍等一会，马上安装完成；

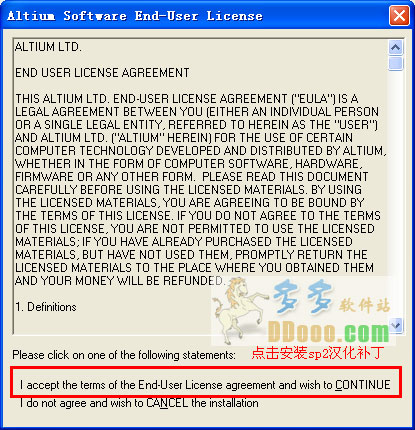

4、安装完成后，进入“汉化补丁”文件夹，双击“DXP2004SP2补丁.exe”安装汉化补丁，一直next即可。
5、再进入“元件库”文件夹，双击“DXP2004SP2_IntegratedLibraries.exe”安装元件库；

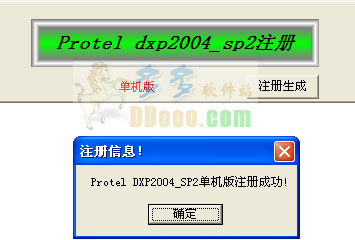

6、然后，进入“Protel2004_sp2_单机版注册机”将“Protel2004_sp2_Genkey.exe”复制到软件安装目录下，进行注册激活；
7、一般安装目录为：【C:\Program Files\Altium2004】

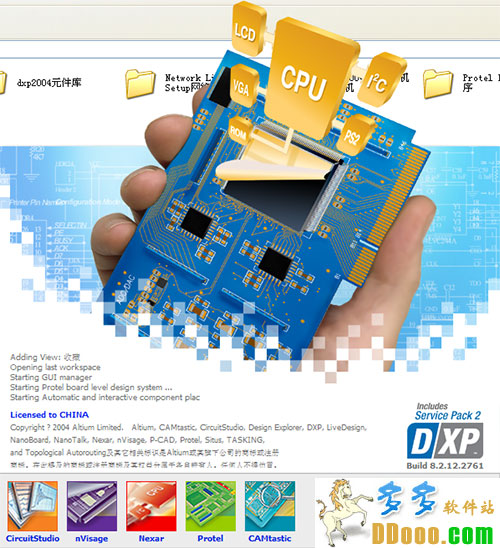

8、成功后，打开软件，你将看到一个全新中文版界面的protel dxp2004。
protel dxp2004 简体中文破解版
新功能特色介绍：
1、protel dxp2004引入了集成库的概念，这使您在原理图中选择的元器件就已经有了您需要的封装，Protel 2004附带了68,000多个元件的设计库，包括原理图FPGA设计的即调即用及预综合元件集成库，并且这些封装都能完全符合您的要求，当然如果您不满意，也可以修改这个元器件的封装为您所需，当然您还可以在PCB库编辑器制作您所需要的封装。
2、protel dxp2004 简体中文破解版共可进行74个板层设计，包含32层Signal(信号走线层)；16层Mechanical(机构层)；16层Internal Plane(内层电源层)；2层Solder Mask(防焊层)；2层Paste Mask(锡膏层)；2层Silkscreen(丝印层)；2层钻孔层（钻孔引导和钻孔冲压）；1层Keep Out (禁止层)；1层Multi-Layer (横跨所有的信号板层) 。

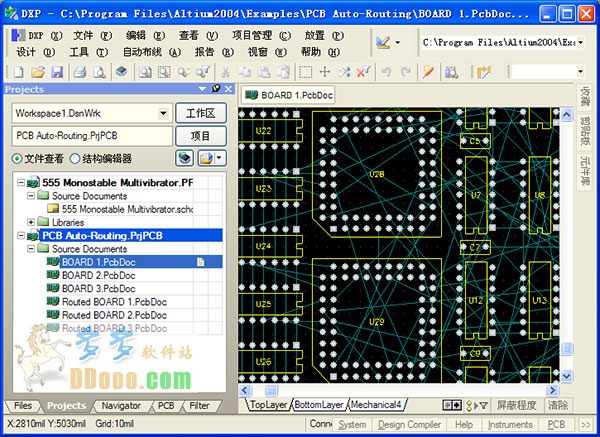

3、软件新增自动布线功能，采用了改进型Situs Topological Autorouting 布线规则。这种改进型的布线规则以及内部算法的优化都大大的提高了布线的成功率和准确率。
4、protel dxp2004中的高速电路规则也很实用，它能限制平行走线的长度，并可以实现高速电路中所要求的网络匹配长度的问题，这些都能让您设计高速电路也变的无比的容易。
5、用户还可以在设计规则中制定每个板层的走线规则，包括最短走线，水平，垂直等等。在使用过程中，只要布局适当，进行完全自动布线一次性成功率很高，而且布线完成后需要修改的地方也比较少，只是有几根走直角的线需要修改。
6、protel dxp2004不仅提供了部分电路的混合模拟仿真，而且提供了PCB和原理图上的信号完整性分析。混合模拟仿真包括真正的混合3f5 compliant混合电路模拟器电路图编辑的无缝集成，使用户可以直接从电路图进行模拟。
8、软件支持更完美的3D功能，在PCB加工之前就可以从各个角度观看PCB及焊装元件后的"实物"，马上就会给你带来成就感！特别是可支持双屏显示功能。
protel dxp2004 简体中文破解版
提示
如果注册不了，先安装文件夹内补丁。

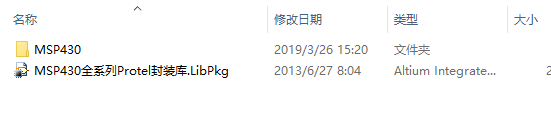

这里给出MSP430单片机在protel上的封装库，方便大家绘制原理图

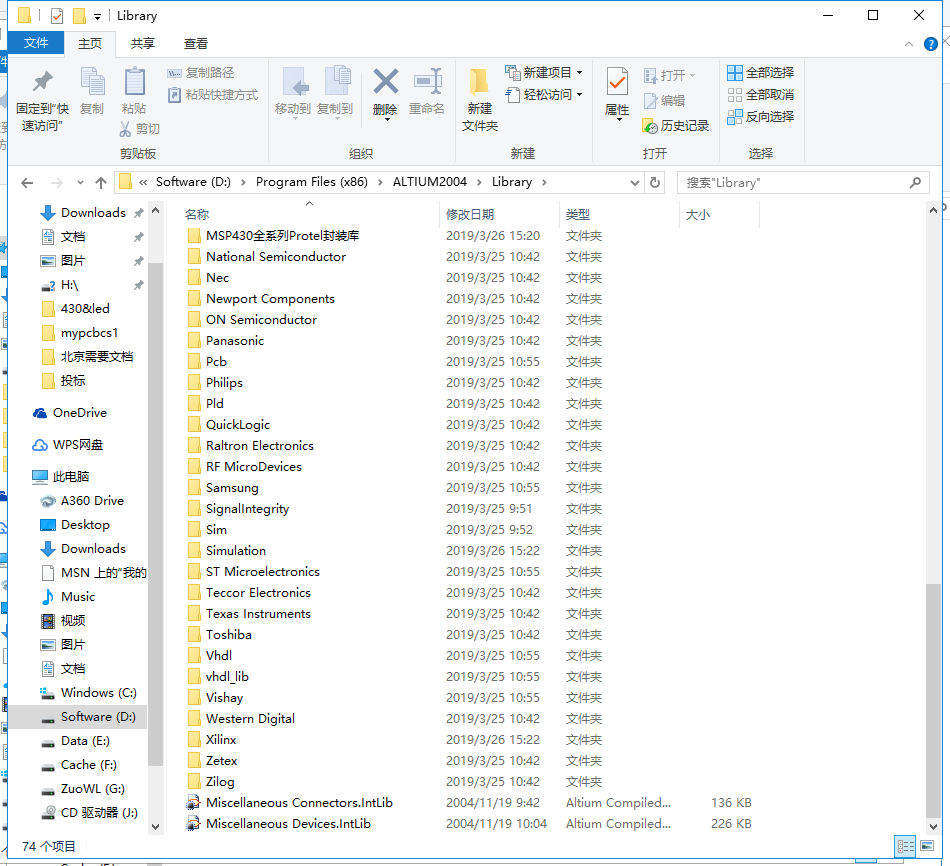

一般放置路径：
Msp430单片机封装库 提取码：i03p
