一、前言
1、外部启动需要外部设备向Fanuc发送启动信号,故二者需要通信。这里使用的协议是Ethernet/IP。
2、Fanuc端需要配置的内容如下:
(1)外部启动的程序的名字。
(2)将Robot配置成远程模式。
二、配置Ethernet/IP
1、英文全称:Ether Net Industry Protocol。
2、为了在工业领域实现以太网通信,故在应用层使用的CIP,从而诞生了Ethernet/IP。
3、由上述可知,通信双方需要配置IP地址到同一网段中。配置方法如下:
(2)设置IP地址

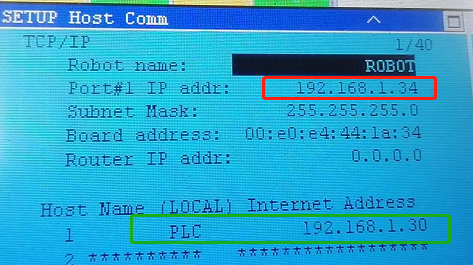

红色方框是Robot端IP,绿色方框是外部设备(这里使用的是PLC)的IP。
(3)设置完成之后重启Robot。

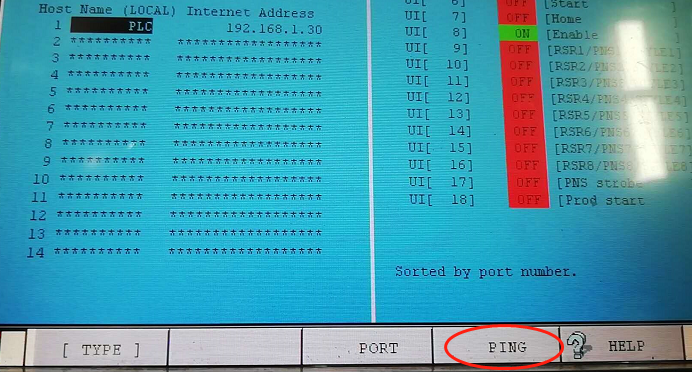

(4)重启完成,重新进入上述界面,单击下面按钮查看是否PING通。
三、配置IO映射
1、MENU --> IO --> UOP --> CONFIG
2、由于Fanuc中Ethernet/IP的对应的机架号是89,故按照下图进行配置
修改完成之后重启,若配置正确,“STAT”显示ACTIV,即:激活状态。
四、配置自启程序的名字
1、MENU --> SETUP --> Prog Select

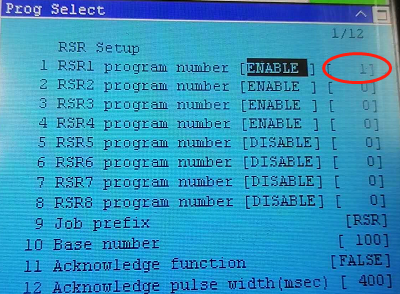

2、“Program select model”选择“RSR”模式。单击“DETAIL”,进入如下图界面:
(1)由上图可知,自启程序可以配置8个,每个自启程序需要将其“ENABLE”。
(2)自启程序的命名规则:
名字 = "RSR" + 编号。
编号 = Base number + RSR记录号(上图中红圈所示)。
编号必须为4个数字。栗子:记录号为1,Base number为100,则自启程序的名字为“RSR0101”。
五、配置Robot为远程控制
1、MENU --> SYSTEM --> CONFIG
2、按照下列进行配置:
六、信号
UI信号中,
(SAW:Game Over!)
