帧中继 使用GNS3模拟实验分析frame-relay通信原理

匿名 (未验证) 提交于 2019-12-02 22:56:40

1.基础概述

Frame-relay(帧中继)是广域网二层的分组交换技术

首先来看看专线和Frame-relay的区别

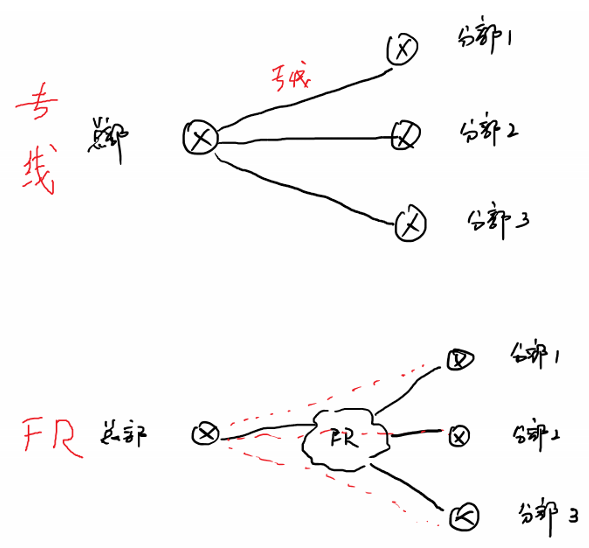

如图,如果公司总部需要和3个分部通信,

上面的网络拓扑是使用专线,下面的网络拓扑是使用Frame-relay

使用Frame-relay作用“伪专线”

好处:节省费用

坏处:没有专线安全

2.常见术语

PVC :永久虚电路,在ISP设备上面创建的映射

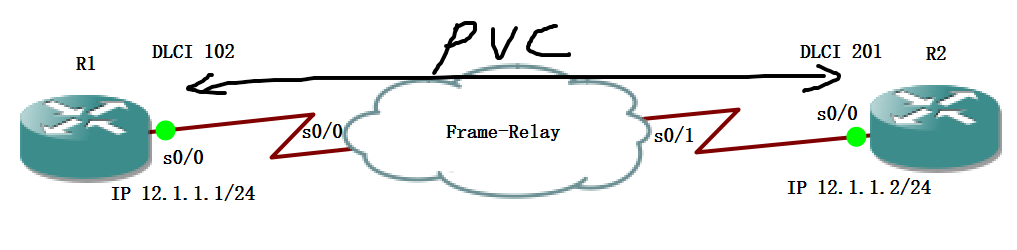

如图,在网络中创建了1条PVC,连接R1,R2

DLCI:数据链路连接标识符 ,ISP提供,用来在本地区分不同的虚电路,

类似以太网的MAC地址

如下方图片所示,设置PVC的R1端DLCI为102,R2端DLCI为201

当R1向R2发送数据包时,二层封装Frame-Relay的DLCI字段为102,

帧中继会将此数据包从DLCI 102所在的PVC的另一个接口s0/1发出,

R2收到数据包后发送回复包,并将数据包二层的DLCI字段改为201,

通过相同的原理将数据包从帧中继的s0/0口发出,发给R1

可以简单理解为:一条PVC两端各有一个DLCI号,这两个DLCI

PVC中一一对应的,便于帧中继知道收到的数据包转发给哪个路由器

IARP:反向ARP将DLCI号映射到IP地址,让帧中继知道如何前往PVC的另一端

3.GNS3模拟器配置:

R1

int s0/0

R2

int s0/0

Frame-relay

int s0/0

//102Ϊs0/0接口所在链路的DLCI201Ϊs0/1接口所在链路的DLCI

发给DLCIΪ201的数据链路

no shutdown

int s0/1

实验完成后输入命令查看

#show frame-relay route
